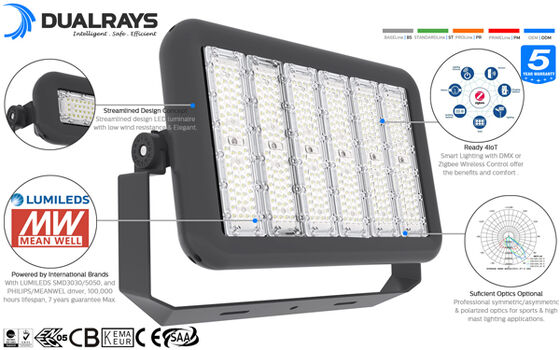

* Lumi LED di alta luminosità SAN'AN LUXEON SMD3030 2D / SMD5050, Meanwell XLG / PHILIPS Driver opzionale;
* ADC12 AL, con fusione a stampa integrata di precisione, eccellente conduttività termica;
* Protezione IP65 / IK10;
* 30°/60°/90°/120° simmetrico,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° asimmetrico,
45° polarizzato,60° polarizzato (in via di sviluppo) optico opzionale;
* Controlli intelligenti diversi: 1-10V, DALI, DMX512, Zigbee opzionale;
* non UV o IR e completamente privo di mercurio;
* L80/B10 @ 100.000h;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Conduttore: Meanwell//SOSEN/PHILIPS,DURALYS,conduttore sviluppato in proprio, resistente e compatto.
> LED: LED LUMILEDS/SAN'AN opzionali;
> Efficienza: 130LPW/160LPW opzionale;
> Controlli e attenuazione: 1-10V, DALI, DMX512, Zigbee opzionale;
> Lenti ottiche: 30°/60°/90°/120° simmetrica,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° asimmetrica,
45° polarizzato,60° polarizzato (in via di sviluppo) optico opzionale;

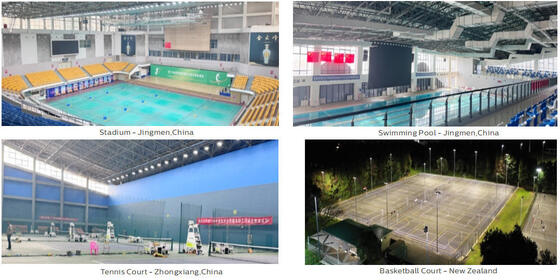

> Illuminazione dei corridoi (aeroporti) e porti;
> Applicazioni di illuminazione sportiva ricreativa (calcio, hockey, basket, golf,tennis, ecc.);
> Illuminazione dell'area di alto albero;
> Illuminazione delle facciate di grandi edifici;
> Parcheggi e aree industriali;
> rotatorie e incroci autostradali;
| Sistema generale |
| Materiale di alloggiamento: alluminio ADC12 pressofuso ad alta pressione EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 rivestito in polvere secondo la norma UNE EN 1706. |
| Colore dell'alloggiamento: nero metallico (RAL9017), altri colori facoltativi |
| Gassetti di tenuta: schiuma di silicone |
LED Dissipazione termica: attraverso il corpo del luminario ADC12 AL senza pinne, senza fluidi conduttivi.
garantire il contatto termico con i moduli LED attraverso una pasta di saldatura senza piombo ad alta conduttività |

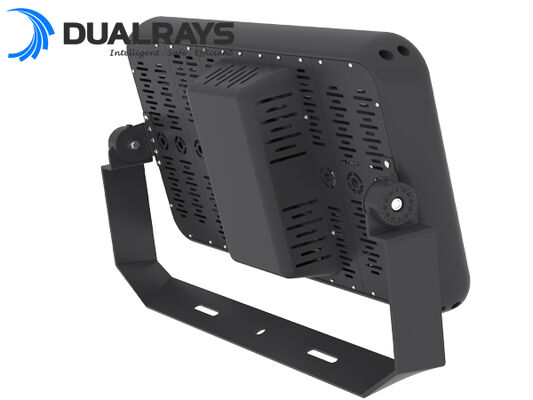

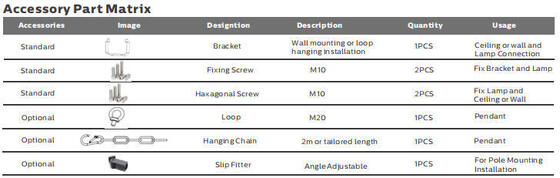

| Brackets: U Shape Bracket con rotabile a 360° |
| Altezza raccomandata: da 5 a 20 metri |
| Manutenzione: facile, apertura con avvitatore, concetto modulare per una facile sostituzione dei componenti: LED, driver, SPD. |
Driver: driver regolabile e programmabile a corrente costante, incorporato nella scatola del driver, pre-cablato
all'interno di una scatola di guida galvanizzata. |
| IP (indice di protezione contro l'ingresso): IP66 |
| IK (resistenza agli urti): IK10 |
| Classe di protezione: classe I |
| Cable Entry: H05RN-F 3*1.5mm2 |
| Resistenza alla tensione di sovratensione: CM: 10kV, DM: 6kV |
| SPD (facoltativo): 10kV-10kA, tipo II, con segnale LED e fusibile termico per scollegare il carico alla fine della vita |

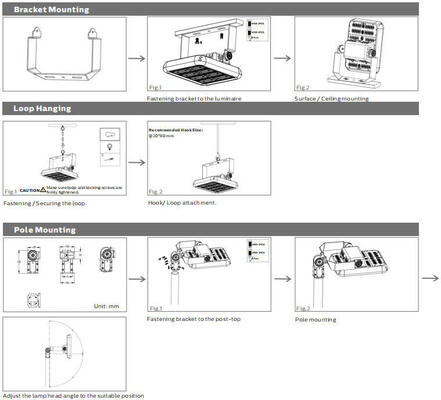

| Installazione: installazione a supporto, adatta per l'installazione a terra, a parete, a alberi alti e altri piani solidi |
| Funzione intelligente: 0-10V, PWM, controllo del tempo, DMX, Zigbee, DALI |
| Sistema elettrico |
| Tensione principale: 100~277VAC/ 50~60Hz. |
| Fattore di potenza (PF): ≥ 0.95 |
| Distorsione armonica totale (THD): < 10% |
| Tipo di uscita: non SELV ((non isolato) |
| Fattore di lampeggiamento: < 1% |
| Efficacia del conducente: > 90% |
| Classe energetica: A++ IPEA>1.15 |
| Sistema di fotometria |
| LED: SMD3030 / SMD5050 facoltativo |
| CCT (temperatura del colore correlata): CCT singolo (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (Color Rendering Index): > 70Ra per lo standard (> 80Ra per il CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| Relazione di potenza luminosa verso l'alto: ULOR 0% |
| Relazione di uscita luminosa verso il basso: DLOR 100% |
| Indice di riflessione: tra D5 e D6 (a seconda della distribuzione della luce) |
| Categoria di intensità luminosa: tra G*4 e G*6 (a seconda della distribuzione della luce) |
| Flusso luminoso CIE no3: > 95% |
| SDCM (deviazione standard di abbinamento dei colori): < 6 |
|
L'angolo del fascio: 30°/60°/90°/120° simmetrico,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° asimmetrico,
45° polarizzato, 60° polarizzato (in via di sviluppo)
|
| Durata media di vita utile dei luminari: 100.000 ore (L80B10) |
| Mantenimento del lumen a e.o.l.: > 70% |
| L'efficienza luminosa: 130LPW (PROLine) |

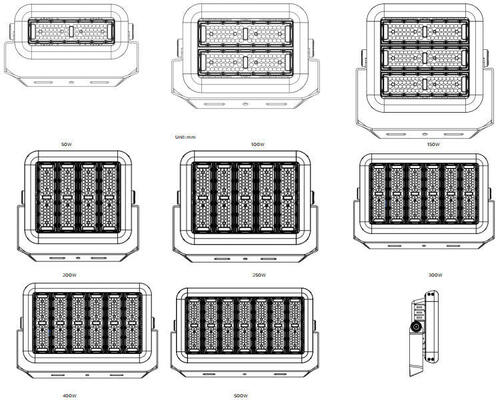

| Potenza nominale: 50W 100W 150W 200W 300W 400W 500W |
|
Lumens consegnati
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Condizione di funzionamento |
| Temperatura di funzionamento / umidità: -40 ~ +50 °C (-40 °F ~ 122 °F) / 10 ~ 90% RH, non condensato |
| Temperatura di conservazione / umidità: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 10 ~ 90% RH, non condensato |
| Tempo di utilizzo medio del LED L80B10: ≥100.000H |
| Durata di vita nominale (Tp < 70°C): fino a 100.000 ore |
| Per il conduttore MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Vibration Resistant: 10~500Hz,5G 12min / 1cycle,periodo di 72min. ciascuna lungo gli assi X,Y,Z |
| Noise acustica: < 25 dB (30 cm di distanza, funzionamento normale) |
| Garanzia: 5 anni (prorrogabile fino a 7 anni) |
| Certificazioni |
| Certificato globale: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Direttive di sicurezza: EN 60598-1. |
| Direttive EMC: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Altre direttive: IEC 62262 |
* Tolleranza al flusso luminoso, tolleranza alla potenza e tolleranza alla temperatura del colore ±5%, 5000K e CRl>70.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati secondo la norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79.
* Informazioni aggiornate sul prodotto e condizioni generali di garanzia disponibili sul nostro sito www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e le potenze per i singoli indici sono riportate nella scheda informativa.
* I valori possono essere soggetti a variazioni a causa dell'abbinamento dei LED.
* I parametri riportati nella scheda dati sono indicati per Ta=25°C, basati su 5000K/70Ra.
* Tolleranza di potenza con versione ZHAGA o alimentazione D4i/SR: ±10%.
Spegni l'alimentazione, collega il filo alternativo.
Connessione di attenuazione (con driver attenuabile)
1- Compatibile con 0-10V dimming.
2- Collegare i fili come sopra diagramma.

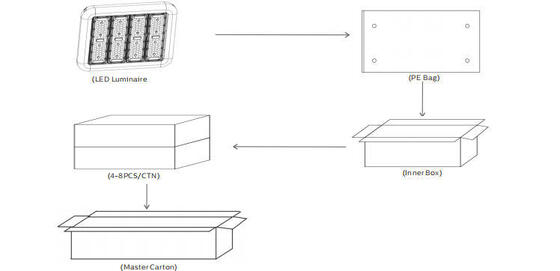

| Potenza/W Scatola interna Cartone esterno QTY/CTN Unità N.W G.W/Cartone |
| 50 260x150x425mm 635x540x445mm 8PCS 3,6Kg 32,8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1 PCS 13,9Kg 16,3Kg |
| 300 415x150x560 mm 415x150x560 mm 1 PCS 16,3 kg 19,5 kg |
| 400 415x150x560mm 415x150x560mm 1 PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22,8Kg 25,5Kg |
Si prega di leggere tutte le istruzioni di seguito riportate prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o da un tecnico qualificato in conformità con il codice elettrico nazionale e i corrispondenti codici locali.
* Scaricare e esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non usarla!
Dichiarazione:
Secondo lo standard internazionale per gli apparecchi a LED,qui DUALRAYS afferma formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti interni o semi-esterni neutriNel frattempo, DUALRAYS promette una garanzia completa per i prodotti.
Non è consentita alcuna applicazione in ambienti estremi, comprese temperature elevate/basse, umidità elevata, salinità elevata, ammoniaca elevata ecc., senza la conferma ufficiale del fabbricante.In caso di errore di applicazione, la garanzia non è più garantita.
