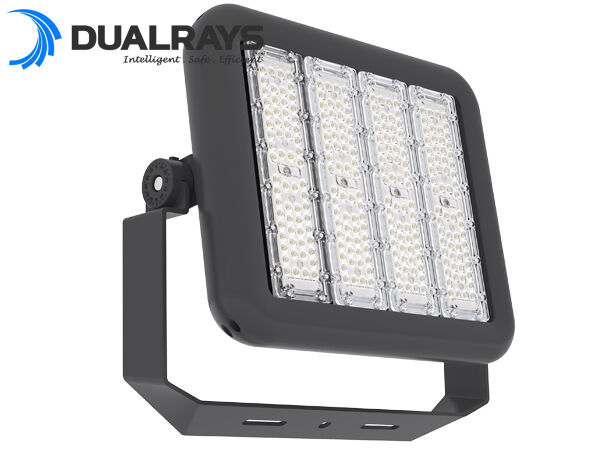

* LED SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 ad alta luminosità, driver Meanwell XLG / PHILIPS opzionale;
* ADC12 AL pressofuso integrato di precisione, eccellente conducibilità termica；
* Protezione IP65 / IK10;
* 30°/60°/90°/120° Simmetrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimmetrico,
45° polarizzato, ottica 60° polarizzata (in fase di sviluppo) opzionale;
* Vari controlli intelligenti: 1-10V, DALI, DMX512, Zigbee opzionale;
* Nessun UV o IR e completamente privo di mercurio;
* L80/B10 @ 100.000h;
* Personalizzazione supportata per progetti speciali;
Opzioni:
> Driver: Meanwell//SOSEN/PHILIPS, driver sviluppato da DURALYS, durevole e compatto.
> LED: LED LUMILEDS/SAN'AN opzionali;
> Efficienza: 130LPW/160LPW opzionale;
> Controlli e dimmerazione: 1-10V, DALI, DMX512, Zigbee opzionale;
> Lenti ottiche: 30°/60°/90°/120° Simmetrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimmetrico,
45° polarizzato, ottica 60° polarizzata (in fase di sviluppo) opzionale;
> Illuminazione perimetrale (aeroporti) e porti;

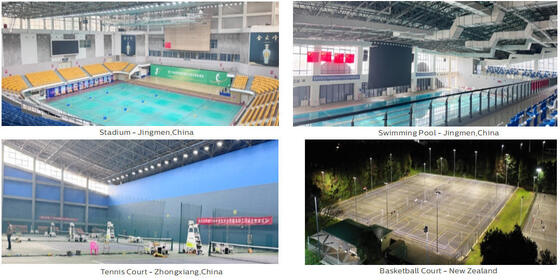

> Applicazioni di illuminazione sportiva ricreativa (calcio, hockey, basket, golf, tennis, ecc.);
> Illuminazione di aree ad alto albero;
> Illuminazione di facciate di grandi edifici;
> Parcheggi e aree industriali;
> Rotatorie e svincoli autostradali;
| Sistema generale |
| Materiale dell'alloggiamento: alluminio pressofuso ad alta pressione ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 secondo lo standard UNE EN 1706 verniciato a polvere. |
| Colore dell'alloggiamento: nero metallizzato (RAL9017), altri colori opzionali |
| Guarnizioni di tenuta: schiuma di silicone |
Dissipazione termica dei LED: attraverso il corpo del luminario in ADC12 AL senza alette, senza fluidi conduttivi. Dissipazione a convezione passiva
garantendo il contatto termico con i moduli LED attraverso una pasta saldante senza piombo ad alta conducibilità |

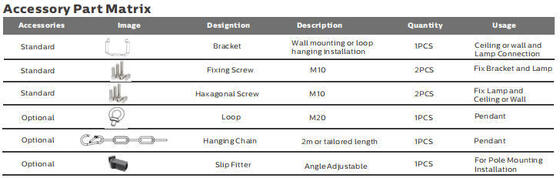

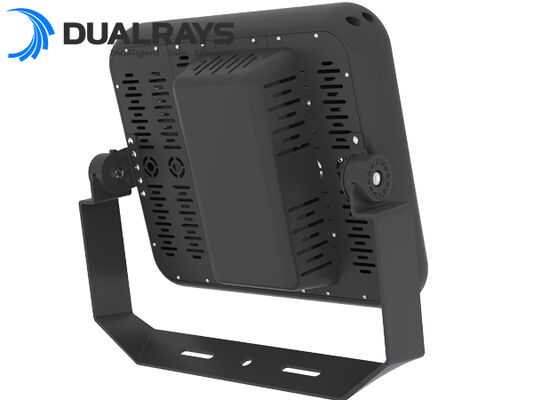

| Staffe: staffa a forma di U con rotazione a 360° |
| Altezza di montaggio consigliata: 5 - 20 metri |
| Manutenzione: facile, apertura con cacciavite, concetto modulare per una facile sostituzione dei componenti: LED, driver, SPD. |
Driver: driver a corrente costante regolabile e programmabile. Incorporato nella scatola del driver, precablato
all'interno di una scatola del driver galvanizzata. |
| IP (Grado di protezione): IP66 |
| IK (Resistenza agli urti): IK10 |
| Classe di protezione: Classe Ⅰ |
| Ingresso cavi: H05RN-F 3*1,5mm2 | H05RN-F 5*1,5mm2 (sezione massima 4mm2) |
| Resistenza alle sovratensioni: CM: 10kV, DM: 6kV |
| SPD (opzionale): 10kV-10kA, tipo II, con segnale LED e fusibile termico per scollegare il carico a fine vita |

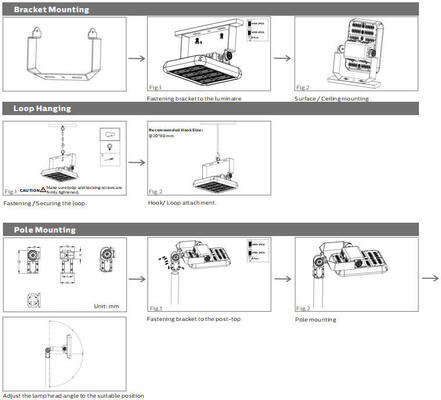

| Installazione: installazione a staffa, adatta per l'installazione a terra, a parete, su albero alto e su altri piani solidi |
| Funzione intelligente: 0-10V, PWM, controllo temporale, DMX, Zigbee, DALI |
| Sistema elettrico |
| Tensione principale: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Fattore di potenza (PF): ≥0,95 |
| Distorsione armonica totale (THD): ＜10% |
| Tipo di uscita: Non-SELV (non isolato) |
| Fattore di sfarfallio:<1% |
| Efficacia del driver: >90% |
| Classe energetica: A++ IPEA>1.15 |
| Sistema fotometrico |
| LED: SMD3030 / SMD5050 opzionali |
| CCT (Temperatura colore correlata): CCT singolo (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Indice di resa cromatica): >70Ra per standard (>80Ra per CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| Rapporto di emissione luminosa verso l'alto: ULOR 0% |
| Rapporto di emissione luminosa verso il basso: DLOR 100% |
| Indice di abbagliamento: tra D5 e D6 (a seconda della distribuzione della luce) |
| Categoria di intensità luminosa: tra G*4 e G*6 (a seconda della distribuzione della luce) |
| Flusso luminoso CIE nº3: >95% |
| SDCM (Deviazione standard della corrispondenza dei colori): ＜6 |
|

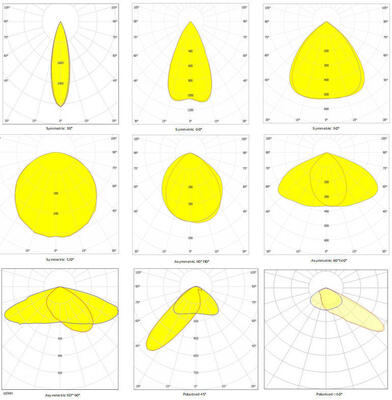

Angolo del fascio: 30°/60°/90°/120° Simmetrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimmetrico,
45° polarizzato, 60° polarizzato (in fase di sviluppo)
|
| Durata utile media del luminario: 100.000 ore (L80B10) |
| Mantenimento del flusso luminoso a fine vita: >70% |
| Efficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) opzionale |

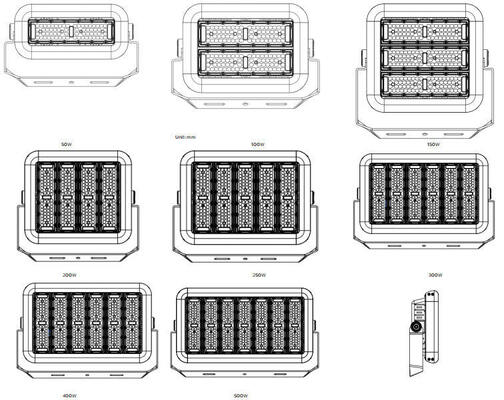

| Potenza nominale: 50W 100W 150W 200W 300W 400W 500W |
|
Lumen erogati
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Condizioni operative |
| Temperatura/umidità di esercizio: -40~ +50℃ (-40°F ~ 122°F) / 10~90% RH, non condensato |
| Temperatura/umidità di stoccaggio: -40~ +80℃ (-40°F ~ 176°F) / 10~90% RH, non condensato |
| Tempo utile medio dei LED L80B10: ≥100.000H |
| Durata nominale nominale (Tp<70℃): Fino a 100.000H |
| MTBF del driver: 500.000H, MIL-HDBK-217F (25℃) |
| Resistente alle vibrazioni: 10~500Hz, 5G 12min / 1 ciclo, periodo per 72min. Ciascuno lungo gli assi X, Y, Z |
| Rumore acustico: ＜25dB (distanza di 30 cm, funzionamento normale) |
| Garanzia: 5 anni (estendibile fino a 7 anni) |
| Certificazioni |
| Certificato globale: ENEC | CE | RoHS | D-mark | KEMA-KEUR elencato, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direttive di sicurezza: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direttive EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Altre direttive: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolleranza del flusso luminoso, tolleranza della potenza e tolleranza della temperatura colore ±5%, 5000K e CRl>70.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati in conformità alla norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79.
* Informazioni aggiornate sui prodotti e termini di garanzia generali disponibili sul nostro sito Web www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e sulle potenze per i singoli indici sono indicate nella scheda tecnica del prodotto.
* I valori possono essere soggetti a modifiche a causa del binning dei LED.
* I parametri nella scheda tecnica sono indicati per Ta=25°C, basati su 5000K/70Ra.
* Tolleranza di potenza con versione ZHAGA o alimentazione D4i/SR: ±10%.
Spegnere l'alimentazione, collegare il filo CA.
Collegamento di dimmerazione (con driver dimmerabile)
1. Compatibile con la dimmerazione 0-10V.
2. Collegare i fili come nello schema sopra.

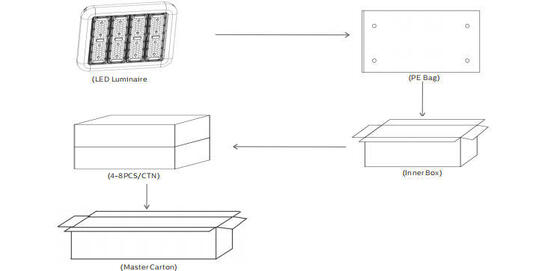

| Potenza/W Scatola interna Cartone esterno QTY”/CTN Unità N.W G.W/Cartone |
| 50 260x150x425mm 635x540x445mm 8PCS 3,6Kg 32,8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5,8Kg 51,6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7,4Kg 33,5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9,3Kg 42,7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13,9Kg 16,3Kg |
| 300 415x150x560mm 415x150x560mm 1PCS 16,3Kg 19,5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19,5Kg 22,8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22,8Kg 25,5Kg |
Si prega di leggere tutte le istruzioni seguenti prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o tecnico qualificato in conformità con il National Electrical Code e i relativi codici locali.
* Disimballare ed esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non utilizzarla!
Dichiarazione:
Secondo lo standard internazionale degli apparecchi a LED, qui DUALRAYS dichiara formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti neutri interni o semi-esterni. Nel frattempo DUALRAYS promette la piena garanzia per i prodotti.
Qualsiasi applicazione in ambienti severi, tra cui alta/bassa temperatura, alta umidità, alta salinità, alta ammoniaca, ecc. non è consentita senza la conferma ufficiale del produttore. In caso di errata applicazione, la politica di garanzia non è più garantita.
*Professionaleteam:>15 anni di esperienza, fabbrica propria, >10 team di ingegneri, potente capacità di produzione e sistema di gestione del controllo qualità, forniscono sia prodotti che servizi di buona qualità;
* Marchio affidabile:Ha costruito una cooperazione stabile e a lungo termine con i clienti europei, ha ottenuto grandi elogi e fiducia e ha un magazzino nei Paesi Bassi per un servizio migliore;
*Fornire la simulazione DIALux:Inviaci i parametri delle applicazioni, come distanza, altezza, larghezza, ecc., il nostro team di ingegneri eseguirà la simulazione in base alle tue esigenze e ti consiglierà il prodotto migliore;
*Tutti i nostri apparecchi a LED sono conformi allo standard CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 elencati per i prodotti leader.
