Modulo lineare LED Click-fast 75W universale con interruttore DIP per retrofit, 160LPW per sostituzione fluorescente T5/T8 con dimmerazione DALI a 3 fasi commutabile e funzioni di emergenza

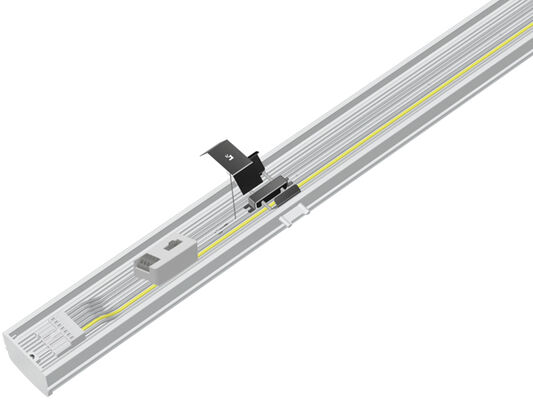

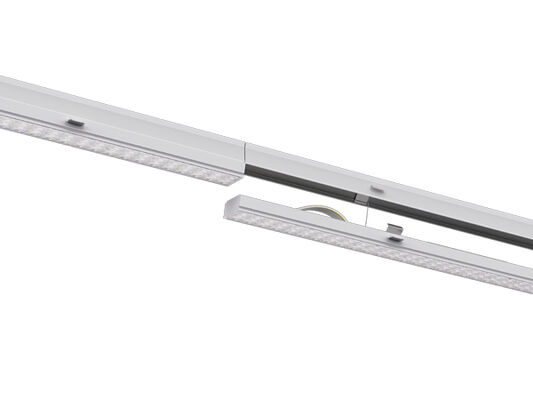

Il modulo lineare di retrofit RM5 è sviluppato per sostituire gli attuali apparecchi di illuminazione fluorescenti T5/T8 su sistemi a binario.

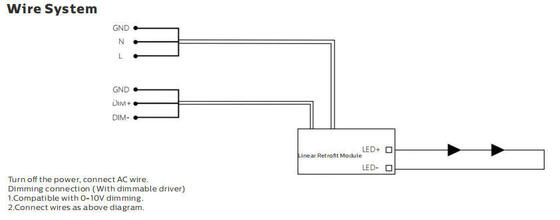

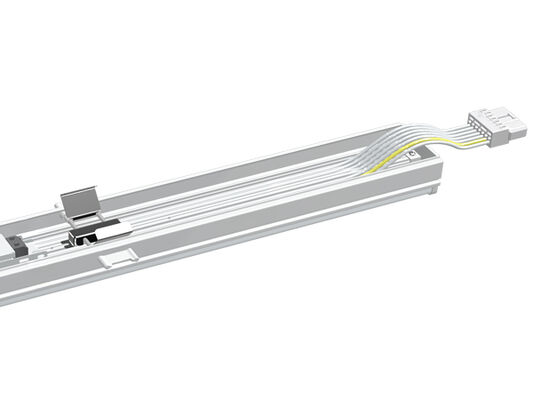

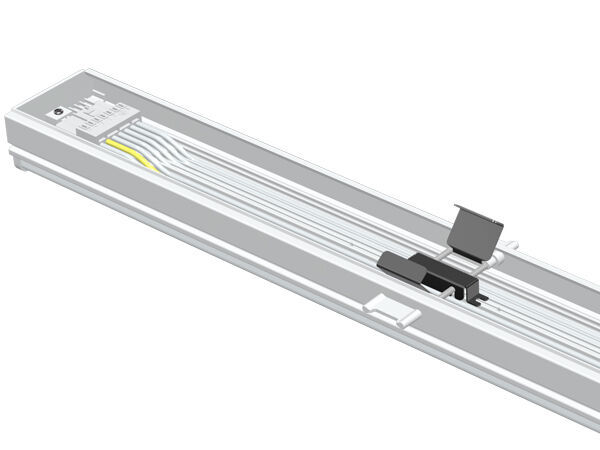

Per gli apparecchi di illuminazione fluorescenti convenzionali, i cavi originali nel binario possono essere agganciati e il cavo di collegamento è integrato nel modulo tramite connettori WAGO.
connettori.
Funziona con quasi tutti i sistemi a binario installati negli ultimi 25 anni, una soluzione di retrofit perfetta per sostituire le vecchie luci fluorescenti T5/T8 da 2 x 36 W, 1 x 58 W e 2 x 58 W con e senza riflettori.

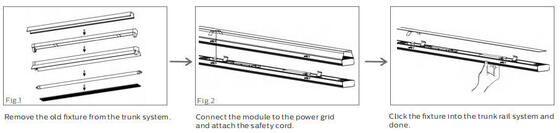

Installazione rapida, facile sostituzione con il sistema a binario esistente senza attrezzi entro 40 secondi.
Non sono necessarie modifiche fisiche al sistema a binario esistente, basta collegare e usare.
Caratteristiche principali e specifiche
- LED SMD2835 ad alta luminosità 0,5 W 75LM Driver TRIDONIC/PHILIPS/BOKE con interruttore DIP;
- Compatibile con il 95% dei principali sistemi a binario installati negli ultimi 25 anni;
- Soluzione di retrofit ideale per sostituire lampade fluorescenti T5/T8 o tubi LED da 2x36W, 1x58W e 2x58W esistenti con e senza riflettori;
- Ottiche 30/60/90/110/Doppia 25/25L/25R, 120 (con copertura in PC) opzionali;
- Protezione IP40/IK08;
- Non sono necessarie modifiche fisiche al sistema a binario esistente;
- Catena di sicurezza riservata per risparmio sui costi di manodopera e doppia garanzia di sicurezza;
- Varie funzioni di controllo intelligente: 1-10V, DALI, sensore di movimento, sensore di luce diurna, Zigbee ed emergenza;
- Monofase (L/N/E) o trifase (L1/L2/L3/N/FG) opzionale;
- Durata L80/B10 @ 58.000 ore;
- Disponibile personalizzazione per progetti speciali;
Opzioni disponibili
- Driver: Driver non SELV TRIDONIC / PHILIPS / BOKE
- Controlli e dimmerazione: 1-10V, DALI, sensore di movimento, sensore di luce diurna, Zigbee ed emergenza
- Angoli di fascio: ottiche 30/60/90/110/Doppia 25/25L/25R, 120 (con copertura in PC) opzionali
- Monofase (L/N/E) o trifase (L1/L2/L3/N/FG) opzionale;
Applicazioni consigliate
- Grandi punti vendita al dettaglio;
- Capannoni industriali;
- Spazi di magazzino;
- Capannoni di fabbrica;
- Altre applicazioni semi-industriali;
Specifiche tecniche
Sistema generale
| Materiale dell'alloggiamento |
Alluminio estruso secondo lo standard EN755 |

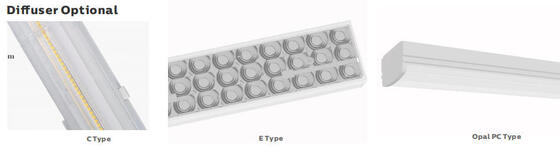

| Materiale del diffusore |
PC/PMMA estruso secondo lo standard UNE-EN ISO 21305-1:2020, filtro UV condizionale (IK10) |
| Colore dell'alloggiamento |
Bianco (RAL9016), altri colori opzionali |
| Controllo di gruppo |
Opzionale trifase commutabile, L1/L2/L3 modificabili tramite interruttore DIP |
| Dissipazione termica dei LED |
Attraverso il corpo dell'apparecchio in AL 6063 senza alette, senza fluidi conduttivi. Dissipazione a convezione passiva che garantisce il contatto termico con i moduli LED tramite pasta saldante senza piombo ad alta conduttività |
| Tipo di lampada |
LED sostituibile |
| Uscita luce |
Diretta |
| Altezza di montaggio consigliata |
2 - 12 metri |
| Manutenzione |
Driver / Lente aperta / chiusa con vite |
| Driver |
Corrente costante con potenza regolabile tramite interruttore DIP, integrato nell'apparecchio, precablato |
| Controllo dimmerazione |
ON-OFF | Dimmerazione 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Grado di protezione IP |
IP40 |
| Grado di protezione IK |
IK08 |
| Classe di protezione |
Classe I |
| Filo incandescente |
850°C (sotto i 30s) |
| Ingresso cavo |
H05RN-F 3*2,5mm2 | H05RN-F 5*2,5mm2 (sezione max 4,0mm2) |
| Installazione |
Sostituzione diretta |
| Funzione intelligente |

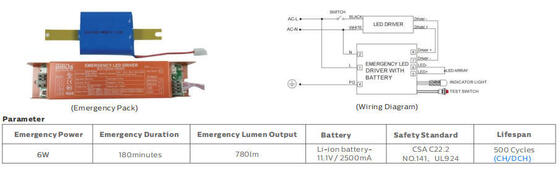

Emergenza |
Sistema elettrico
| Passaggio cavi |
3x2,5mm2/5x2,5mm2 + cavo di dimmerazione 2x1,5 mm2 come standard |
| Tensione di rete |
220~240VAC/ 50/60Hz, 180-264VDC |
| Fattore di potenza (PF) |
≥0,93 |
| Distorsione armonica totale (THD) |
<10% |
| Tipo di uscita |
Non SELV (non isolato) |
| Fattore di sfarfallio |
<1% |
| Misura di visibilità stroboscopica (SVM) |
<0,4 |
| Percezione degli effetti stroboscopici (Pst) |
<1 |
| Connessione terminale |
Cablaggio passante incluso, connettore WAGO a 5/7 poli |
| Potenza apparecchi |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Sistema fotometrico
| LED |
SMD2835 (0,5W) |
| CCT (Temperatura di colore correlata) |
CCT singola (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT opzionali (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K a scelta)
|
| CRI (Indice di resa cromatica) |
>80Ra per standard (>90Ra per CRI più elevato disponibile) |
| Sicurezza fotobiologica |
RG0 (esente da rischio) |
| CEE (Classe di efficienza energetica) |
A++ |
| SDCM (Deviazione standard del colore) |
<5 (SDCM<3 opzionale) |
| UGR (4H, 8H) |
24,9 (trasversale) 23,4 (longitudinale) |

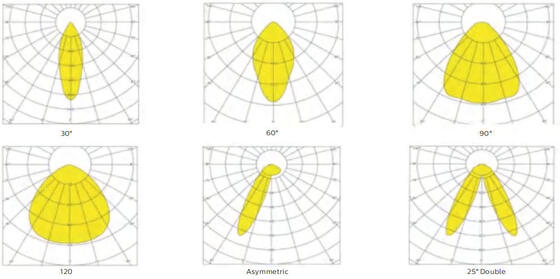

| Angolo di fascio |
30° | 60° | 90° | 120° | Asimmetrico 25° L | Asimmetrico 25° R | 25° Doppio |
| Durata utile media dell'apparecchio |
100.000 ore (L80B10) |
| Mantenimento del flusso luminoso a fine vita |
>70% |
| Efficacia luminosa |
160LPW (PROLine) opzionale |
| Prodotto |
Modulo lineare LED di retrofit RM |
| Potenza nominale |
75W DIP (25~75W) |
| Lumen erogati @ 5000K, CRI>80 (PRO) |
Max. 12.000lm |
Condizioni operative
| Temperatura/umidità operativa |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, non condensato |
| Temperatura/umidità di stoccaggio |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, non condensato |
| Tempo utile medio dei LED L90B10 |
≥0,96 |
| Durata nominale (Tp<70°C) |
Fino a 100.000 ore |
| MTBF driver |
500.000 ore, MIL-HDBK-217F(25°C) |
| Resistente alle vibrazioni |
10~500Hz, 5G 12min / 1 ciclo, periodo di 72min. Ciascuno lungo gli assi X,Y,Z |
| Rumore acustico |
<25dB (distanza 30cm, funzionamento normale) |
| Garanzia |
5 anni (estensibile fino a 7 anni) |
Certificazioni
| Certificato globale |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direttive di sicurezza |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direttive EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Altre direttive |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolleranza del flusso luminoso, tolleranza di potenza e tolleranza della temperatura del colore ±5%, 5000K e CRI>80.
* Fascio luminoso, distribuzione dell'intensità luminosa ed efficienza luminosa esaminati in conformità alla norma EN ISO 17025:2005 per la serie di norme EN13032 e alla norma LM-79.
* Informazioni aggiornate sul prodotto e termini di garanzia generali disponibili sul nostro sito web www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e sulle potenze per i singoli indici indicati sulla scheda tecnica del prodotto.
* I valori possono essere soggetti a modifiche a causa del binning dei LED.
* I parametri nella scheda tecnica sono forniti per Ta=25°C, basati su 4000K/80Ra, efficienza superiore del 10% con 70Ra

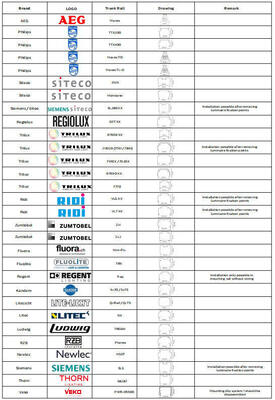

Elenco sistemi compatibili
Istruzioni di installazione e sicurezza
- Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione
- La lampada deve essere installata e utilizzata da un elettricista o tecnico qualificato in conformità al Codice Elettrico Nazionale e ai codici locali corrispondenti
- Disimballare ed esaminare attentamente la lampada, segnalare eventuali danni e conservare tutto il materiale di imballaggio se una parte è stata danneggiata durante il trasporto
- Se la lampada è danneggiata, non usarla!
Dichiarazione del produttore
Secondo lo standard internazionale dei corpi illuminanti a LED, DUALRAYS dichiara formalmente che i prodotti della serie DUALRAYS LED Linear Light (Modulo di retrofit lineare) sono consentiti solo per l'uso in ambienti interni o semi-esterni neutri. DUALRAYS promette la piena garanzia per i prodotti. Qualsiasi applicazione in ambienti severi, inclusi temperature alte/basse, alta umidità, alta salinità, alta ammoniaca, ecc., non è permessa senza conferma ufficiale da parte del produttore. In caso di uso improprio, la politica di garanzia non sarà più garantita.
Capacità aziendali
- Team professionale:>15 anni di esperienza, fabbrica propria, >10 ingegneri, potente capacità produttiva e sistema di gestione QC
- Marchio affidabile:Cooperazione stabile a lungo termine con clienti europei, magazzino nei Paesi Bassi per un servizio migliore
- Simulazione DIALux:Il nostro team di ingegneri fornisce servizi di simulazione basati sui vostri parametri applicativi
- Standard di qualità:Tutti i corpi illuminanti a LED sono conformi agli standard CE, RoHS con certificazioni TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informazioni di spedizione
Per piccoli ordini, si consiglia la spedizione espressa. Per ordini all'ingrosso, la spedizione via mare o treno (destinazione Europa) è la più conveniente ma richiede più tempo. Per ordini urgenti, suggeriamo il trasporto aereo verso l'aeroporto più la consegna da parte del nostro partner logistico alla vostra porta.
Domande frequenti
D1: Qual è la garanzia per la luce tubolare a LED TB7?
R: 5 anni di garanzia. Se si verificano problemi di qualità da parte nostra durante questo periodo, copriremo i costi di spedizione e la sostituzione.
D2: Quali metodi di pagamento accettate?
R: Accettiamo diversi metodi di pagamento tra cui Western Union, PayPal, T/T, L/C. Il pagamento standard per ordini all'ingrosso è T/T: 30% in anticipo, 70% di saldo prima della spedizione. Le informazioni bancarie sono fornite nella PI.
D3: Cos'è il CRI?
R: Il CRI (Indice di Resa Cromatica) indica quanto accuratamente appaiono i colori sotto la luce. Un CRI più elevato fornisce una migliore accuratezza dei colori a un costo maggiore. Il CRI standard è >80Ra, con 90Ra disponibile a un costo maggiore.
D4: Posso acquistare solo l'alloggiamento separatamente?
R: Forniamo solo apparecchi di illuminazione completi, ma sono disponibili opzioni SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
D5: Esiste un costo di spedizione economico per importare nel nostro paese?
R: Per piccoli ordini, si consiglia la spedizione espressa. Per ordini all'ingrosso, la spedizione via mare o treno (destinazione Europa) è la più conveniente. Per ordini urgenti, si suggerisce il trasporto aereo verso l'aeroporto più il servizio di consegna.
D6: Possiamo ottenere supporto se abbiamo una nostra posizione di mercato?
R: Si prega di informarci sui requisiti dettagliati del vostro mercato. Discuteremo e proporremo suggerimenti utili per trovare la soluzione migliore per voi.
D7: Quali funzioni di dimmerazione sono disponibili?
R: Sono disponibili dimmerazione DALI, PIR, 1-10V. Sensore di luce diurna integrato disponibile per opzioni di controllo intelligente.
D8: Quali sono le applicazioni della vostra luce tubolare a LED TB7?
R: Le applicazioni includono: Sostituzione per NCF fluorescenti; Impianti di trasformazione alimentare; Stabilimenti chimici; Magazzini per stalle di animali; Autolavaggi; Luoghi esterni e interni.
