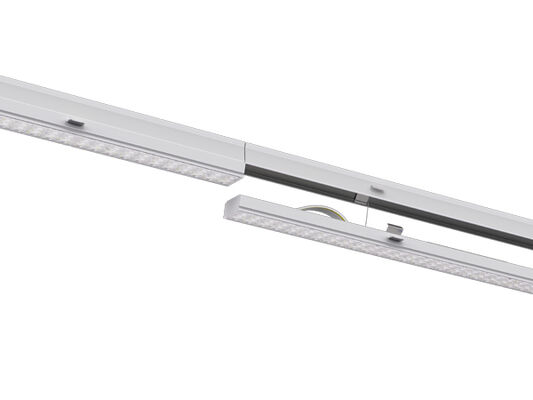

75W Universal LED Linear Retrofit Light con 160LPW per sostituzione fluorescente T5/T8 Compatibile con i principali marchi di tronco AEG, Philips, Siteco, Regiolux, Trilux, Ridi, Zumtobel, Siemens, Thorn
Il modulo di aggiornamento lineare RM5 è stato sviluppato per sostituire gli impianti di illuminazione fluorescente T5/T8 esistenti sui sistemi ferroviari.

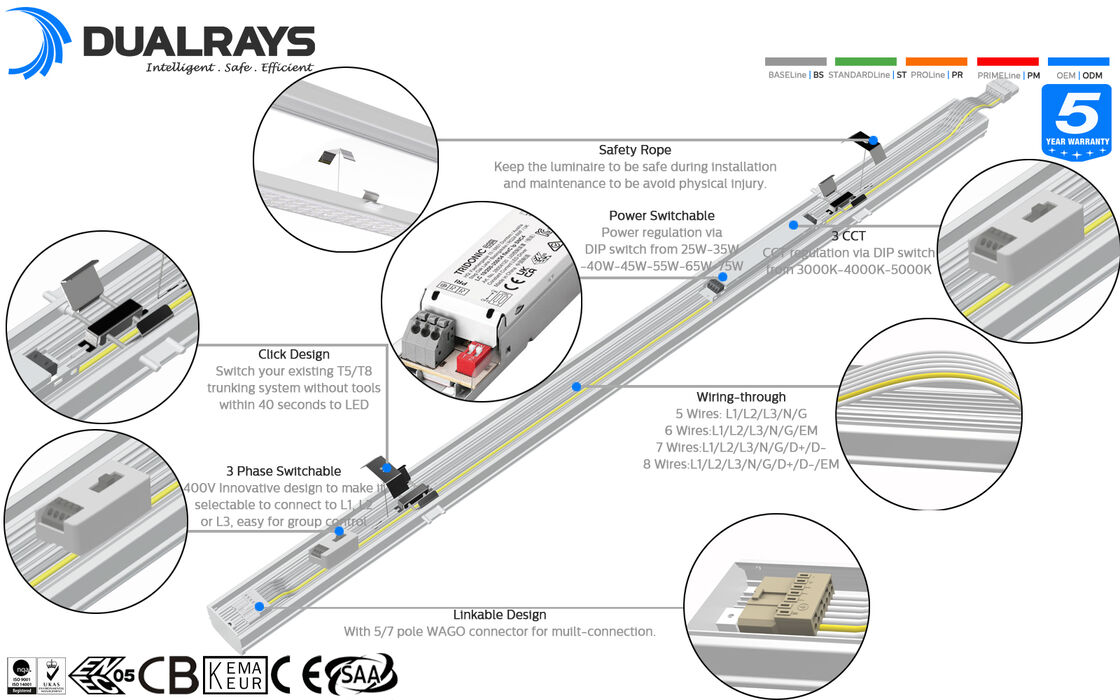

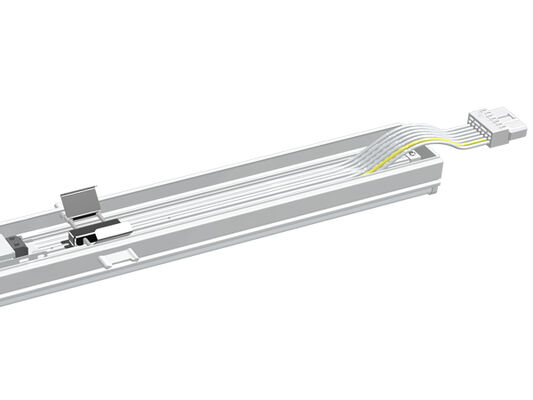

Per i luminari fluorescenti convenzionali, i fili originali nel binario del tronco possono essere spezzati e il collegamento attraverso il cavo è progettato all'interno del modulo tramite WAGO
connettori.
Funziona con quasi tutti i sistemi di trunk rail installati negli ultimi 25 anni, soluzione perfetta per sostituire le vecchie luci fluorescenti 2 x 36w, 1 x 58w e 2 x 58w T5/T8 con e senza riflettori.
Installazione rapida, facile sostituzione con il sistema di bagagliaio esistente senza attrezzi entro 40 secondi.
Qualsiasi modifica fisica non è necessario sul sistema di trunking esistente, basta collegare e giocare
Caratteristiche principali e specifiche
- LED SMD2835 ad alta luminosità 0,5 W 75LM TRIDONIC/PHILIPS/BOKE Driver con commutabile DIP;
- Compatibile con il 95% dei principali sistemi di trasmissione installati negli ultimi 25 anni;
- Soluzione ideale per sostituire le lampade fluorescenti T5/T8 esistenti da 2x36W, 1x58W e 2x58W o le lampade a LED con o senza riflettori;
- 30/60/90/110/Double 25/25L/25R, 120 (con copertura PC) Ottica opzionale;
- Protezione IP40/IK08;
- Non è necessario apportare modifiche fisiche al sistema di trasmissione esistente;
- La catena di sicurezza è riservata al risparmio dei costi di lavoro e alla doppia sicurezza;
- Controlli intelligenti diversi: 1-10V, DALI, sensore di movimento, sensore di luce diurna, Zigbee e emergenza;
- L'indicatore di velocità deve essere in grado di rilevare la velocità di un veicolo.
- L80/B10 @ durata di vita di 58.000 ore;
- Disponibilità di personalizzazione per progetti speciali;
Opzioni disponibili
- Conduttore: TRIDONIC / PHILIPS / BOKE Conduttore non autonomo
- Controlli e attenuazione: 1-10V, DALI, sensore di movimento, sensore di luce diurna, Zigbee e emergenza
- Angoli del fascio: 30/60/90/110/Doppia 25/25L/25R, 120 (con copertura PC) Ottica opzionale
- L'indicatore di velocità deve essere in grado di rilevare la velocità di un veicolo.

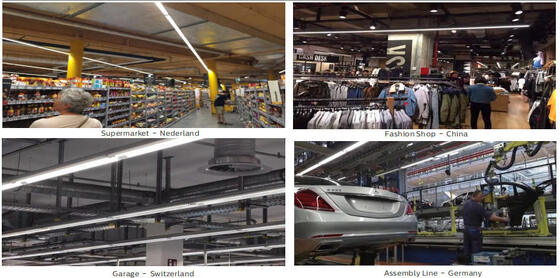

Applicazioni raccomandate
- I punti vendita al dettaglio su larga scala;
- Saloni industriali;
- Spazi di magazzino;
- Sala Fabbrica;
- Altre applicazioni semi-industriali;
Specifiche tecniche
Sistema generale
| Materiale per le abitazioni |
alluminio estruso secondo la norma EN755 |

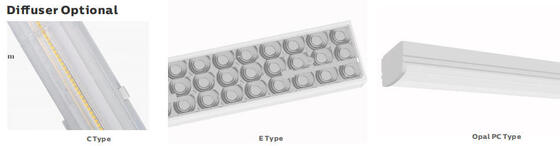

| Materiale diffusore |
PC/PMMA estruso secondo la norma UNE-EN ISO 21305-1:2020, condizionato al filtro UV (IK10) |
| Colore dell'alloggiamento |
Bianco (RAL9016), altri colori facoltativi |
| Controllo di gruppo |
3 fasi commutabili opzionale, L1 / L2 / L3 può essere cambiato da DIP Switch |
| LED Dissipazione termica |
Attraverso il corpo della luminaria 6063 AL senza pinne, senza fluidi conduttivi. |
| Tipo di lampada |
LED intercambiabile |
| Stagno di luce |
Diretto |
| Altezza raccomandata |
2 - 12 metri |
| Servizi di manutenzione |
Guida / Lente aperta / Chiudi con la vite |
| Guidatore |
Corrente costante con potenza regolabile tramite interruttore DIP, incorporato nell'apparecchio di illuminazione, pre-cablato |
| Controllo di attenuazione |
ON-OFF. Dimming da 1 a 10 V. DALI-2. Mesh. Zigbee. |
| Classificazione IP |
IP40 |
| Classificazione IK |
IK08 |
| Classe di protezione |
Classe I |
| Filtro luminoso |
850°C (meno di 30°C) |
| Entrata del cavo |
H05RN-F 3*2.5mm2 |
| Installazione |
Sostituzione diretta |
| Funzione intelligente |
Emergenza |
Sistema elettrico
| Fabbricazione a partire da prodotti della voce 8528 |
3x2,5 mm2/5x2,5 mm2 + 2x1,5 mm2 filo di attenuazione come supporto |
| Voltaggio principale |
220~240VAC/ 50/60Hz, 180-264VDC |
| Fattore di potenza |
≥ 0.93 |
| Distorsione armonica totale (THD) |
< 10% |
| Tipo di uscita |
Non SELV (non isolato) |
| Fattore di lampeggiamento |
< 1% |
| Misurazione della visibilità stroboscopica (SVM) |
< 0.4 |
| Perceptibilità degli effetti stroboscopici (Pst) |
< 1 |
| Connessione terminale |
Include cablaggio a circuito chiuso, connettore WAGO a 5/7 poli |
| Potenza dei luminari |
B10A |
B16A |
C10A |
C16A |
| 75 W |
18 |
29 |
26 |
42 |
Sistema di fotometria
| LED |
SMD2835 (0,5W) |
| CCT (temperatura del colore correlata) |
Single CCT (3000K. 4000K. 5000K. 5700K. 6500K)
3 CCT opzionali (3000-4000-5000K.
|
| CRI (indice di riproduzione del colore) |
> 80Ra per lo standard (> 90Ra per il CRI superiore disponibile) |
| Sicurezza fotobiologica |
RG0 (esente da rischio) |
| CEE (classe di efficienza energetica) |
A++ |
| SDCM (deviazione standard di abbinamento dei colori) |
< 5 (SDCM < 3 facoltativo) |
| UGR (4H, 8H) |
24.9 (cross) 23.4 (longitudinale) |

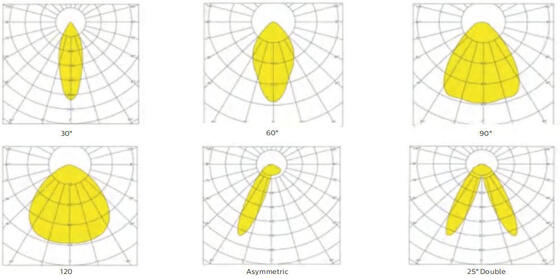

| Angolo del raggio |
30° 60° 90° 120° Asimetrica 25° L Asimetrica 25° R |
| Durata media di vita utile degli apparecchi |
100,000 ore (L80B10) |
| Manutenzione luminosa a e.o.l. |
> 70% |
| Efficienza luminosa |
160LPW (PROLine) facoltativo |
| Prodotto |
Modulo di aggiornamento a LED lineare RM |
| Potenza nominale |
75W DIP (25~75W) |
| Lumen consegnato @ 5000K, CRI>80 (PRO) |
Max. 12.000lm |
Condizioni di funzionamento
| Temperatura/umidità di funzionamento |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, non condensato |
| Temperatura di conservazione / umidità |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, non condensato |
| Tempo di utilizzo medio del LED L90B10 |
≥ 0.96 |
| Durata di vita nominale (Tp < 70°C) |
Fino a 100.000 H |
| Conducibile |
500,000H, MIL-HDBK-217F ((25°C) |
| Resistenza alle vibrazioni |
10~500Hz, 5G 12min / 1 ciclo, periodo di 72min. Ciascuno lungo gli assi X, Y, Z |
| Rumore acustico |
< 25dB (distanza di 30 cm, funzionamento normale) |
| Garanzia |
5 anni (prorrogabile fino a 7 anni) |
Certificazioni
| Certificato globale |
ENEC CE RoHS D-mark KEMA-KEUR Listed SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Direttive in materia di sicurezza |
EN 60598-1 -- EN 60598-2-3 -- EN 62493 -- IEC 62471 |
| Direttive EMC |
E' un'esperienza che mi ha fatto pensare a questo. E' una esperienza che mi ha fatto pensare a questo. |
| Altre direttive |
IEC 62262 -- EN 13032-4 -- EN 62717 -- EN 6272-1 -- EN 6272-2-1 -- EN 61643-11 |
* Tolleranza al flusso luminoso, tolleranza alla potenza e tolleranza alla temperatura del colore ±5%, 5000K e CRI> 80.
* Fascio luminoso, distribuzione dell'intensità luminosa ed efficienza luminosa esaminati conformemente alla norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79.
* Informazioni aggiornate sul prodotto e condizioni generali di garanzia disponibili sul nostro sito www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e le potenze per i singoli indici indicati sulla scheda di dati del prodotto.
* I valori possono essere soggetti a variazioni a causa dell'abbinamento dei LED.
* Parametri nella scheda dati forniti per Ta=25°C, basati su 4000K/80Ra, efficienza superiore del 10% con 70Ra

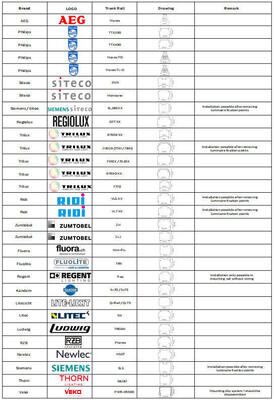

Elenco dei sistemi compatibili
Istruzioni per l'installazione e la sicurezza
- Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione
- La lampada deve essere installata e utilizzata da un elettricista o tecnico qualificato in conformità al codice elettrico nazionale e ai corrispondenti codici locali.
- Scaricare e esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte è stata danneggiata durante il trasporto
- Se la lampada è danneggiata, non usarla!
Dichiarazione del fabbricante
Secondo lo standard internazionale per i dispositivi a LED,DUALRAYS sostiene formalmente che i prodotti della serie DUALRAYS LED Linear Light (Linear Retrofit Module) possono essere applicati solo in ambienti interni o semi esterni neutri. DUALRAYS promette una garanzia completa per i prodotti. Qualsiasi applicazione in ambienti difficili, comprese temperature elevate/basse, umidità elevata, salinità elevata, ammoniaca elevata ecc.non è consentito senza una conferma ufficiale del fabbricanteIn caso di applicazione errata, la garanzia non è più garantita.
Capacità dell'azienda
- Squadra professionale:>15 anni di esperienza, fabbrica propria, team di >10 ingegneri, potente capacità produttiva e sistema di gestione QC
- Marchio affidabile:Stabilizzato la cooperazione a lungo termine con i clienti europei, magazzino nei Paesi Bassi per un servizio migliore
- Simulazione DIALux:Il nostro team di ingegneri fornisce servizi di simulazione basati sui parametri delle vostre applicazioni
- Norme di qualità:Tutti gli apparecchi di illuminazione a LED sono conformi alle norme CE, RoHS con certificazioni TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80

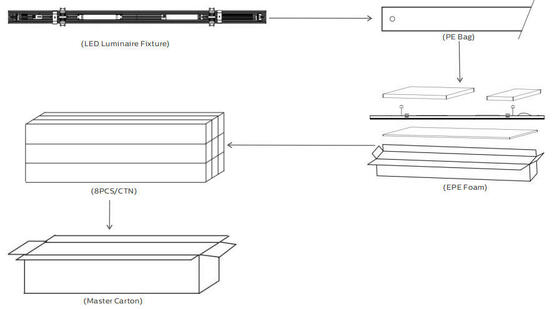

Informazioni relative alla spedizione
Per gli ordini di piccole dimensioni, si raccomanda la spedizione espressa. Per gli ordini di grandi dimensioni, la spedizione via mare o in treno (destinazione Europa) è più conveniente, ma richiede più tempo.Suggeriamo il trasporto aereo fino all' aeroporto e la consegna a porta aperta da parte del nostro partner di spedizione..
Domande frequenti
Q1: Qual è la garanzia per la luce tubolare a LED TB7?
RE: 5 anni di garanzia. Se si verificano problemi di qualità da parte nostra durante questo periodo, copriremo i costi di spedizione e la sostituzione.
Q2: Quali metodi di pagamento accettate?
RE: Accettiamo più metodi di pagamento tra cui Western Union, PayPal, T/T, L/C. Il pagamento standard per gli ordini in blocco è T/T: 30% in anticipo, 70% di saldo prima della spedizione..
D3: Cos'è il CRI?
RE: CRI (Color Rendering Index) indica quanto accuratamente i colori appaiono sotto la luce.con 90Ra disponibili ad un costo più elevato.
D4: Posso acquistare l'alloggio solo separatamente?
RE: Forniamo solo apparecchiature complete, ma sono disponibili opzioni SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
Q5: C'è un costo di spedizione a buon mercato per importare nel nostro paese?
RE: Per ordini di piccole dimensioni, si raccomanda la spedizione espressa. Per ordini di grandi dimensioni, la spedizione via mare o in treno (destinazione Europa) è più conveniente. Per ordini urgenti,Si consiglia il trasporto aereo di merci verso l'aeroporto e il servizio di consegna.
D6: Possiamo ottenere un sostegno se abbiamo una nostra posizione sul mercato?
RE: Si prega di informarci delle esigenze dettagliate del mercato.
Q7: Quali funzioni di attenuazione sono disponibili?
RE: DALI, PIR, dimming 1-10V disponibile.
D8: Quali sono le applicazioni della tua TB7 LED Tubular light?
RE: Le applicazioni includono: sostituzione di NCF fluorescenti; impianti di trasformazione alimentare; impianti chimici; magazzini stabili per animali; lavandini auto; locali esterni e interni.
