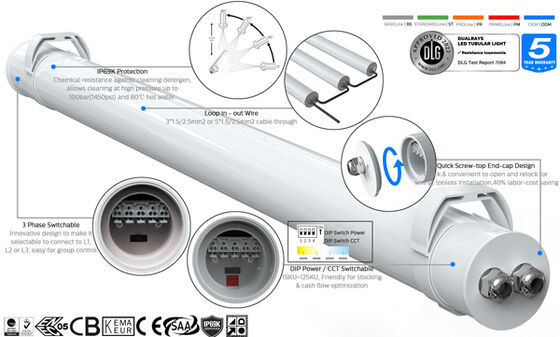

* LED SAN'AN SMD2835 ad alta luminosità, LIFUD/BOKE/AGT Driver ad alto PF senza sfarfallio DIP switch Regolazione dell'alimentazione Opzionale;

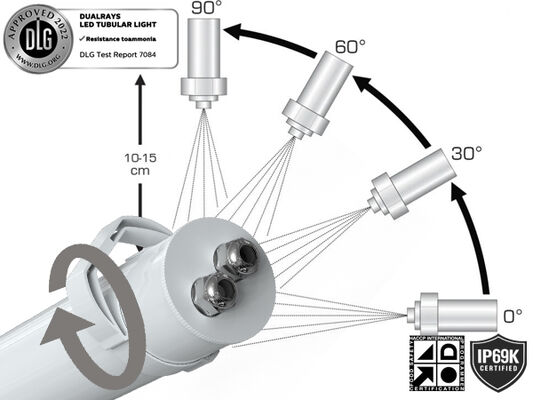

* Contro una pressione dell'acqua di 100 bar (1450 psi) e una temperatura di 80°C;

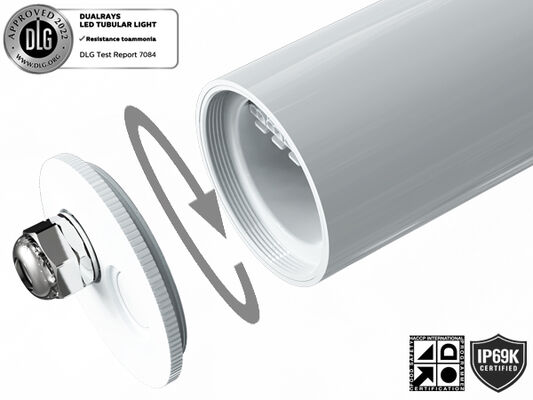

* Tappo terminale con design a manopola, rapido e comodo da aprire e ribloccare per il cablaggio, migliora notevolmente l'efficienza e consente di risparmiare sui costi di manodopera;
* IP69K PMMA IK06 Anti-ammoniaca/UV/PC IK10 Protezione Anti-UV;;
* Angolo del fascio 120°/ 200°/ 280° opzionale;
*Cablaggio singolo o doppio collegabile opzionale;
* Installazioni multiple: sospensione, montaggio a parete, supporto magnetico;
* Vari controlli intelligenti: 1-10 V, DALI, sensore di movimento, sensore di luce diurna, Zigbee ed emergenza;
* 3 CCT opzionali (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

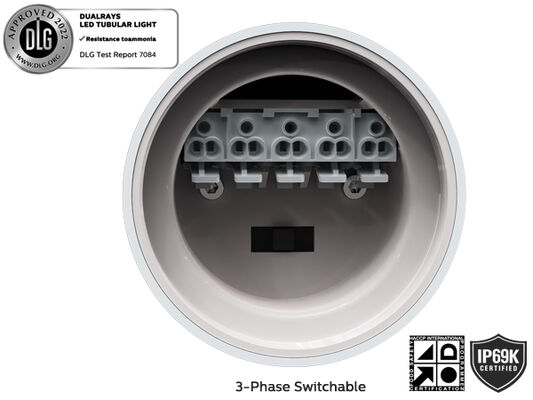

* Monofase (L/N/E) o trifase (L1/L2/L3/N/FG) Opzionale;
* Nessun UV o IR e completamente privo di mercurio;
* L80/B10 @ 65.000 ore;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Driver: / TRIDONIC /BOKE Driver non SELV con tecnologia DIP opzionale.
> 3 CCT opzionali (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

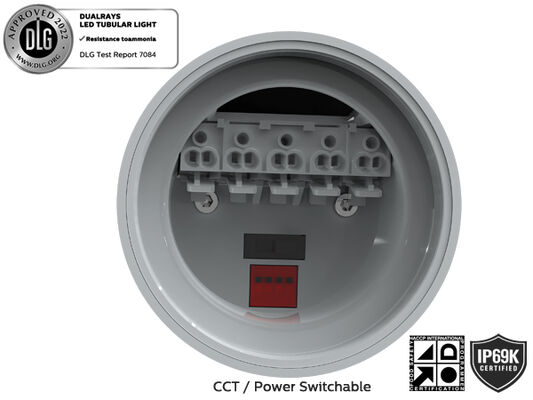

> Alimentazione commutabile tramite DIP;
> Controlli e Dimmerazione: 1-10V, DALI, Sensore di movimento, Sensore di luce diurna, Zigbee ed Emergenza;
> angolo del fascio 120°/ 200°/ 280° opzionale;
> Installazione: Sospensione, Montaggio a Parete, Supporto Magnetico;
>Materiale: PC/PMMA opzionale;
> Sostituzione per NCF fluorescente;
> Impianto di lavorazione alimentare;
> Impianti chimici;
> Magazzino Stalla Animali;
> Locale Lavaggio Auto;
> Luoghi all'aperto e al chiuso;
| Lunghezza/mm Misura A / mm Misura B / mm Misura C / mm |
| 600 2 piedi/600 623 78 |
| 1200 4 piedi/1200 122378 |
| 15005piedi/1500152378 |
| Sistema generale |
| Materiale dell'alloggiamento: PC/PMMA estruso secondo lo standard UNE-EN ISO 21305-1:2020, condizionato dal filtro UV (IK10) |
| Materiale diffusore: PC/PMMA estruso secondo la norma UNE-EN ISO 21305-1:2020, condizionato dal filtro UV (IK10) |
| Colore alloggiamento: bianco (RAL9016), altri colori opzionali |
| Guarnizioni di tenuta: schiuma siliconica |
Dissipazione termica dei LED: Attraverso il corpo dell'apparecchio in 6063 AL senza fini, senza fluidi conduttivi. Dissipazione per convezione passiva
garantendo il contatto termico con i moduli LED attraverso una pasta saldante senza piombo ad alta conduttività |
| Anticondensa: valvola di bilanciamento della pressione per garantire il rilascio dell'umidità, evitare la formazione di condensa e mantenere la tenuta IP dell'apparecchio |
| Finitura: Spruzzato elettrostaticamente e sublimato in forno. Resistente alla corrosione |
| Altezza di montaggio consigliata: 2 - 8 metri |
| Manutenzione: tappo terminale a vite rapido per una facile installazione |
| Driver: Corrente costante con potenza opzionale regolabile tramite DIP switch, incorporato nell'apparecchio, precablato |
| Controllo dell'attenuazione: ON-OFF | Dimmerazione 1-10 V | DALI-2 | Maglia | Zigbee | Casambi |
| IP (grado di protezione ingresso): IP67 / IP69K |
| IK (resistenza agli urti): IK10 |
| Classe protettiva: Classe Ⅰ |
| Filo incandescente: 850°C (sotto i 30 anni) |
| Pressacavo: pressacavo M20 (pressacavo in nylon o SS304/316 opzionale) |
| Installazione: a soffitto | Sospensione | Montaggio magnetico | Montaggio a parete girevole |
| Funzione intelligente:Sensore PIR | Sensore a microonde | Emergenza |
| Impianto Elettrico |
| Cablaggio passante: 3*1,5 mm2 | 5*1,5 mm2 | 3*2,5 mm2 | Cavi 5*2,5 mm2 passanti per opzione |
| Tensione principale: 220~240 V CA/ 50/60 Hz, 180-264 V CC |
| Fattore di potenza (PF): ≥0,96 |
| Distorsione armonica totale (THD): <10% |
| Tipo di uscita: non SELV (non isolato) |
| Fattore di sfarfallio: <1% |
| Misura della visibilità stroboscopica (SVM): <0,4 |
| Percettibilità degli effetti stroboscopici (Pst): ＜1 |
| Connessione terminale: tappo terminale a vite rapido per un cablaggio semplice |
| Apparecchi Potenza B10A B16A C10A C16A |
| 20 W 70 110 98 158 |
| 30 W 46 74 66 104 |
| Modulo tramite interruttori automatici LSS40 W 35 55 49 78 |
| 50 W 28 44 39 62 |
| 60 W 23 37 34 52 |
| Sistema di fotometria |
| LED: SMD2835 (1W) |
|
CCT (temperatura colore correlata): CCT singolo (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT opzionali (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K a scelta)
|
| CRI (indice di resa cromatica): >80Ra per standard (>90Ra per CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischio) |
| CEE (Classe di efficienza energetica): A++ |
| SDCM (Deviazione standard della corrispondenza dei colori): ＜5 (SDCM<3 opzionale) |
|
UGR (4H, 8H): 24,9 (Croce)
23.4 (longitudinale)
|
| Angolo del fascio: 120° | 280°| 360° Opzionale |
| Vita utile media apparecchio: 63.000 ore (L80B10) |
| Mantenimento del lume a eol >70% |
| Efficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opzionale |
| Lunghezza 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potenza nominale: 20 W 30 W 30 W 40 W 42 W DIP (20 ~ 42 W) 40 W 60 W 62 W DIP (30 ~ 62 W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lmMax. 5.460lm 5.200lm 7.800lmMax. 8.060lm |
|
Lumen consegnati
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lmMax. 6.720lm 6.400lm 9.600lmMax. 9.920lm
|
| Condizione operativa |
| Temperatura/Umidità operativa: -20~+60℃ (-4°F ~ 140°F) / 5~85% RH, non condensata |
| Temperatura/Umidità di stoccaggio: -40~+80℃ (-40°F ~ 176°F) / 5~85% RH, non condensata |
| Tempo utile medio del LED L90B10: ≥0,96 |
| Durata nominale nominale (Tp <70 ℃): fino a 100.000 ore |
| MTBF del conducente: 500.000H,MIL-HDBK-217F(25℃) |
| Resistente alle vibrazioni: 10~500 Hz, 5G 12 minuti/1 ciclo, periodo per 72 minuti. Ciascuno lungo gli assi X,Y,Z |
| Rumore acustico: <25 dB (distanza di 30 cm, funzionamento normale) |
| Garanzia: 5 Anni (Estendibile fino a 7 anni) |
| Certificazioni |
| Certificato globale: ENEC | CE | RoHS | Marchio D | Quotata KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direttive di sicurezza: EN 60598-1 | EN 60598-2-3 | EN62493| CEI 62471 |
| Direttive EMC: EN 55015 | EN61547| EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1| EN62384 |
| Altre Direttive: IEC 62262 | EN 13032-4| EN62717| EN 6272-1| EN6272-2-1 | EN 61643-11 |
* Tolleranza flusso luminoso, tolleranza potenza e tolleranza temperatura colore ±5%, 5000K e CRl>80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati in conformità alla norma EN ISO 17025:2005 per la serie di norme EN13032 e alla norma LM-79.
* Informazioni aggiornate sul prodotto e termini generali di garanzia disponibili sul nostro sito Web www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e sulle potenze dei singoli indici sono indicate nella scheda prodotto.
* I valori possono essere soggetti a modifiche a causa del binning dei LED.
* I parametri nella scheda tecnica sono forniti per Ta=25°C, basato su 4000K/80Ra, efficienza superiore del 10% con 70Ra
Montaggio a soffitto:
Praticare il foro per la vite sul soffitto. Fissare la clip al soffitto con la vite. Fare clic saldamente nell'apparecchio manualmente.

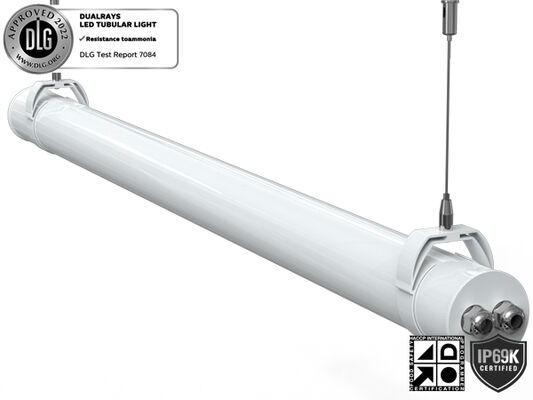

Sospensione:
Praticare il foro per la vite sul soffitto. Fare clic saldamente nell'apparecchio con la mano e fissare il gancio di montaggio al soffitto, installare
quindi regolare la lunghezza dei kit di sospensione.la clip.
Montaggio a soffitto girevole:
Praticare il foro per la vite sul soffitto. Fare clic nell'apparecchio con clip.Ruota l'angolo a richiesta.
Montaggio magnetico:
Estrarre le clip 2PCS con anelli magnetici Fare clic nell'apparecchio con clip magnetiche Fissare l'apparecchio su metallo (Fe, Ni, Co) o
dal pacchetto dei componenti.con la mano stretta. suogli oggetti in lega affiorano come richiesto.
Connessione collegabile:
| Lunghezza/mmScatola interna Scatola esterna QTY”/CTN Unità NW GW/Cartone |
| 600 730x100x95mm 745x315x300mm 9PZ 1,3Kg 12,9Kg |
| 1200 1330x100x95mm 1345x315x300mm 9PZ 1,9Kg 19,4Kg |
| 1500 1630x100x95mm 1645x315x300mm 9PZ 2,5Kg 25,6Kg |
Si prega di leggere tutte le istruzioni seguenti prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia disattivata prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o da un tecnico qualificato in conformità al Codice elettrico nazionale e ai codici locali corrispondenti.
* Disimballare ed esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se qualsiasi parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non utilizzarla!
Dichiarazione:
Secondo lo standard internazionale degli apparecchi di illuminazione a LED, qui DUALRAYS afferma formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti neutri interni o semi-esterni. Nel frattempo DUALRAYS promette una garanzia completa per i prodotti.
Qualsiasi applicazione in ambienti severi, tra cui temperature elevate/basse, elevata umidità, elevata salinità, elevato contenuto di ammoniaca, ecc. non è consentita senza la conferma ufficiale da parte del produttore. In caso di applicazione errata, la politica di garanzia non è più garantita.
