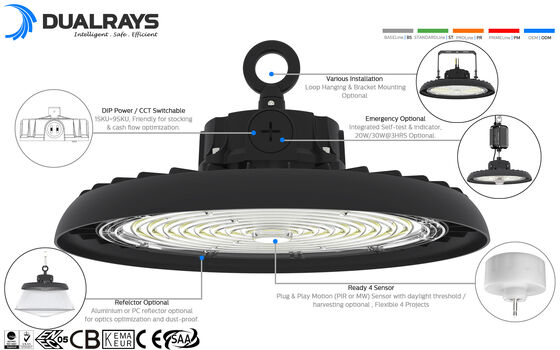

* ADC12 Alluminio pressofuso, forgiatura integrale, eccellente conducibilità termica;
* LED SMD2835 ad alta luminosità SAN'AN / LUMILEDS, driver sviluppato internamente da DUALRAYS o driver SOSEN / opzionale;
* Protezione IP65 / IK08;
* Angolo del fascio di 60°/90°/120° opzionale;
* Finitura verniciata a polvere resistente alla corrosione;
* Installazioni multiple: sospensione ad anello, montaggio a soffitto, montaggio a parete;

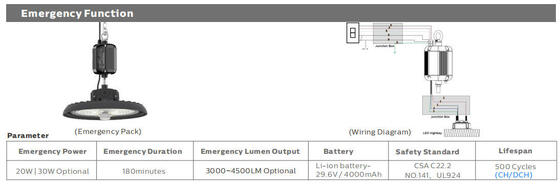

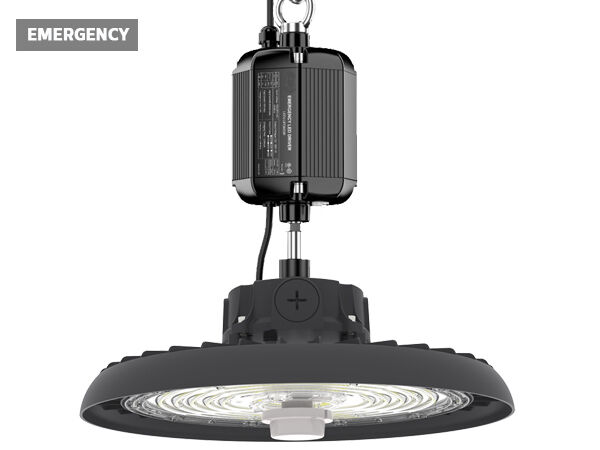

* Vari controlli intelligenti: 1-10V, sensore di movimento, sensore di luce diurna, Zigbee ed emergenza;
* 3 CCT opzionali (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Alimentazione commutabile DIP di serie (100%-80%-60%);
* Nessun UV o IR e completamente privo di mercurio;
* L80/B10 @ 56.000h;
* Personalizzazione supportata per progetti speciali;
Opzioni:
> Driver: driver integrato sviluppato internamente da DUALRAYS, design sottile, durevole e compatto.
> 3 CCT opzionali;
> Alimentazione commutabile DIP (100%-80%-60%);
> Controlli e dimmerazione: 1-10V, sensore di movimento, sensore di luce diurna, Zigbee ed emergenza;

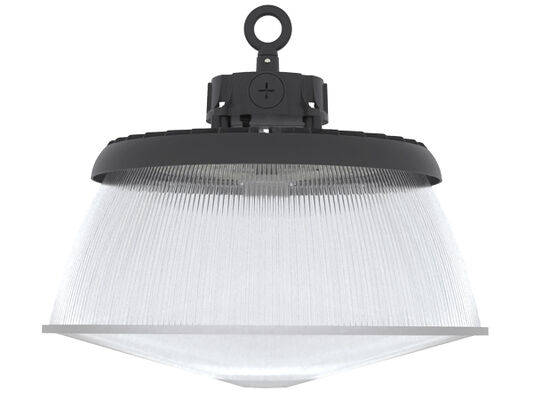

> Riflettore: riflettore in PC con / senza copertura. montaggio su tubo.
> Installazione: sospensione ad anello, montaggio a soffitto, montaggio a parete;
> Sostituzione per sorgente luminosa HID o MH tradizionale;
> Capannoni industriali e aree di produzione;
> Magazzini e sale logistiche;
> Ferramenta e megastore;
> Stadi e altre strutture sportive;
> Sostituzione lampade tradizionali;

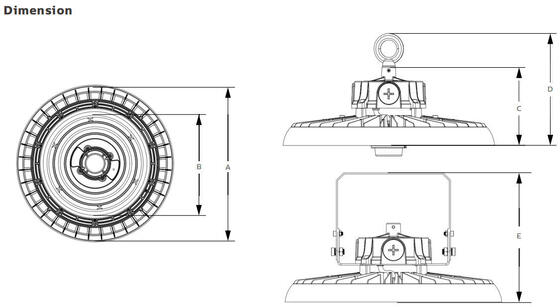

| Potenza/W Dimensioni A / mm Dimensioni B / mm Dimensioni C / mm Dimensioni D / mm Dimensioni E / mm |
| 100 φ250 φ184 119 166,5 197 |
| 150 φ290 φ226 119 166,5 197 |
| 200 φ330 φ265 119 166,5 197 |
| Sistema generale |
Materiale dell'alloggiamento: alluminio pressofuso ad alta pressione ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 secondo lo standard UNE EN 1706 verniciato a polvere |
| Materiale del diffusore: PC iniettato secondo lo standard UNE-EN ISO 294-2:2019, filtro UV condizionale (IK08) |
| Colore dell'alloggiamento: nero metallizzato (RAL9017), altri colori opzionali |
| Guarnizioni di tenuta: schiuma siliconica |
| Dissipazione termica dei LED: attraverso il corpo del luminario in ADC12 AL senza alette, senza fluidi conduttivi. Dissipazione a convezione passiva che garantisce il contatto termico con i moduli LED attraverso una pasta saldante senza piombo ad alta conducibilità |
| Sistema ottico: lente ottica, riflettore PC/alu opzionale |
Finitura: rivestimento con vernice a polvere poliestere, spruzzato elettrostaticamente e sublimato in forno, resistente alla
corrosione |
| Altezza di montaggio consigliata: 5 - 15 metri |
| Manutenzione: LED non sostituibili, driver sostituibili |
| Driver: corrente costante con potenza opzionale regolabile tramite interruttore DIP, integrato nel luminario, precablato |
| Controllo dimmerazione: ON-OFF | Dimmerazione 1-10V | DALI-2 | Zigbee |
| IP (Grado di protezione): IP65 |
| IK (Resistenza agli urti): IK08 |
| Classe di protezione: Classe Ⅰ |
| Filo incandescente: 750°C (sotto i 30 secondi) |
| Pressacavo: Plastica M20x1.5 – IP68 | Plastica M25x1.5 – IP68 (opzionale) |
| Installazione: sospensione ad anello | Montaggio a staffa |
Funzione intelligente: sensore PIR con soglia di luce diurna | Sensore a microonde con soglia di luce diurna o luce diurna
raccolta | Emergenza |
| Rapporto di emissione luminosa verso l'alto: ULOR 0 |
| Rapporto di emissione luminosa verso il basso: DLOR 100% |
| Sistema elettrico |
| Collegamento elettrico: 0,3 m 3*1,0 mm2 di serie, max 3x2,5 mm2 + 2x1,5 mm2 filo di dimmerazione, estremità del filo libere, filo di lunghezza su misura con spina EU/AU/US per opzione |
| Tensione principale: 100~277 V CA/ 50/60 Hz, 140-280 V CC |
| Fattore di potenza (PF): ≥0,97 |
| Distorsione armonica totale (THD): ＜20% |
| Protezione contro le sovratensioni: DM: 6kV,CM: 6kV,Criterio B |
SPD (Opzionale): Tipo 2, protezione contro le sovratensioni transitorie da 10 kV e 20 kA. Collegamento in serie con termofusibile
disconnettore per una protezione più efficace alla fine della sua vita utile |
| Tipo di uscita: Non-SELV (non isolato) |
| Fattore di sfarfallio: ＜1%Percepibilità degli effetti stroboscopici (Pst) ＜1 |
| Misura della visibilità stroboscopica (SVM): ＜0,4 |
| Percepibilità degli effetti stroboscopici (Pst): ＜1 |
| Potenza dei luminari B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modulo tramite interruttori automatici LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema fotometrico |
| LED: SMD2835 (1W) |
|
CCT (Temperatura colore correlata): CCT singolo (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT opzionali (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K a scelta)
|
| CRI (Indice di resa cromatica): >80Ra di serie (>90Ra per CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| EEC (Classe di efficienza energetica): A++ |
| SDCM (Deviazione standard dell'abbinamento dei colori): ＜5 (SDCM<3 Opzionale) |
|
UGR (4H, 8H) : 33,9 (Trasversale)
33,9 (Longitudinale)
|
| Angolo del fascio: 60° | 90° | 120° Opzionale |
| Durata utile media del luminario: 56.000 ore (L80B10) |
| Manutenzione del flusso luminoso a fine vita >70% |
| Efficacia luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opzionale |
| Potenza nominale: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Lumen erogati
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Condizioni operative |
| Temperatura/umidità di esercizio: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, non condensata |
| Temperatura/umidità di stoccaggio: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, non condensata |
| Tempo utile medio dei LED L80B10: ≥100.000H |
| Durata nominale nominale (Tp <70℃): Fino a 100.000H |
| MTBF del driver: 198.000H,MIL-HDBK-217F(25℃) |
| Resistente alle vibrazioni: 10~500Hz,5G 12min / 1 ciclo, periodo per 72min. Ciascuno lungo gli assi X, Y, Z |
| Rumore acustico: ＜25dB (distanza di 30 cm, funzionamento normale) |
| Garanzia: 5 anni (estendibile fino a 7 anni) |
| Certificazioni |
| Certificato globale: ENEC | CE | RoHS | D-mark | KEMA-KEUR Elencato, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direttive di sicurezza: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direttive EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Altre direttive: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolleranza del flusso luminoso, tolleranza della potenza e tolleranza della temperatura colore ±5%, 5000K e CRl>80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati in conformità alla norma EN ISO 17025:2005 per la serie di norme EN13032 e alla norma LM-79.
* Informazioni aggiornate sui prodotti e condizioni di garanzia generali disponibili sul nostro sito web www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e sulle potenze per i singoli indici sono indicate nella scheda tecnica del prodotto.
* I valori possono essere soggetti a modifiche a causa del binning dei LED.
* I parametri nella scheda tecnica sono indicati per Ta=25°C, basati su 4000K/80Ra, 10% di efficienza superiore con 70Ra
1. Spegnere prima il luminario.
2. Rimuovere con cautela la copertura IP65 a mano.
3. Regolare l'interruttore a scorrimento a mano sull'impostazione desiderata - NON utilizzare alcun utensile metallico.
4. Riposizionare la copertura IP65.
5. Accendere il luminario.

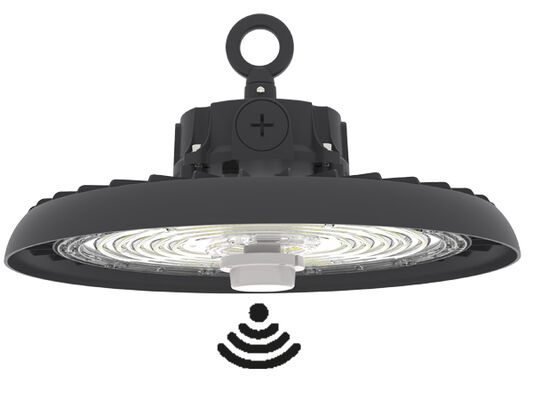

Rimuovere la copertura. Fissaggio del dispositivo sensore. Finito.
Fissaggio / Fissaggio dell'anello. Attacco a gancio/anello.
Fissaggio della staffa al luminario. Montaggio a superficie/soffitto.
Spegnere l'alimentazione, collegare il filo CA.
Collegamento dimmerazione (con driver dimmerabile)
1. Compatibile con la dimmerazione 0-10V.
2. Collegare i fili come nello schema sopra.
| Potenza/W Scatola interna Cartone esterno QTY”/CTN Unità N.W G.W/Cartone |
| 100 260x260x150mm 790x273x282mm 5PCS 2,3Kg 14,2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2,5Kg 14,6Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2,8Kg 15,2Kg |
Si prega di leggere tutte le istruzioni seguenti prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o tecnico qualificato in conformità con il National Electrical Code e i relativi codici locali.
* Disimballare ed esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non utilizzarla!
Dichiarazione:
Secondo lo standard internazionale dei luminari a LED, qui DUALRAYS dichiara formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti neutri interni o semi-esterni. Nel frattempo DUALRAYS promette la piena garanzia per i prodotti.
Qualsiasi applicazione in ambienti severi, tra cui alta/bassa temperatura, elevata umidità, elevata salinità, elevata ammoniaca, ecc. non è consentita senza la conferma ufficiale del produttore. In caso di errata applicazione, la politica di garanzia non è più garantita.
