* ADC12 Die-Casting Al, Forgiazione integrale di stampi, eccellente conduttività termica;
* SAN'AN / LUMILEDS LED SMD2835 ad alta luminosità, DUALRAYS Driver sviluppato in proprio o SOSEN / Driver opzionale;
* Protezione IP65 / IK08;
* 60°/90°/120° angolo di raggio facoltativo;
* "Fabbricazione in cui il materiale è costituito da una parte o tutti i componenti seguenti:

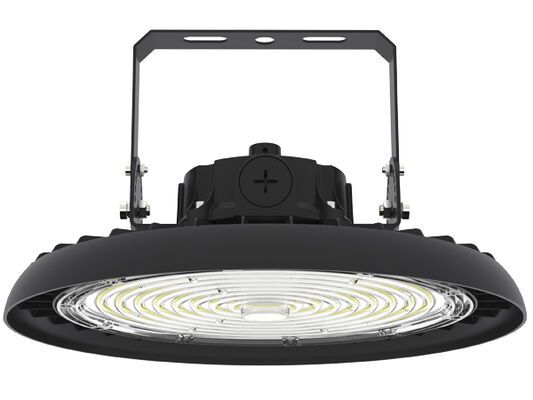

*Impianti multipli: sospensione a ciclo, montaggio in soffitto, montaggio a parete;
* Controlli intelligenti diversi: 1-10V, sensore di movimento, sensore di luce diurna, Zigbee e emergenza;
* 3 CCT facoltativo (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Potenza commutabile DIP come standard ((100%-80%-60%);
* non UV o IR e completamente privo di mercurio;
* L80/B10 @ 56.000h;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Conduttore: DUALRAYS Conduttore integrato sviluppato in proprio, design snello, durevole e compatto.
> 3 CCT facoltativo;
> Potenza commutabile DIP (100-80%-60%);
> Controlli e attenuazione: 1-10V, sensore di movimento, sensore di luce diurna, Zigbee e emergenza;

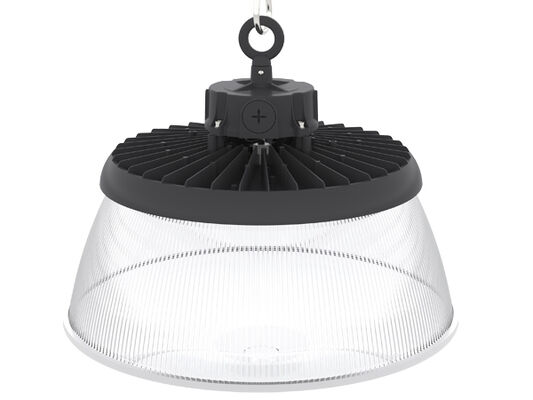

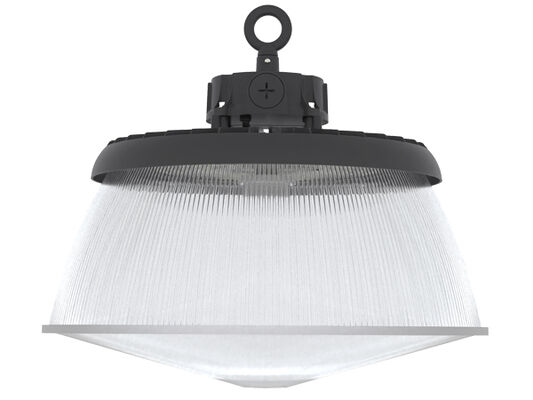

> Riflettore: riflettore PC con/senza montatura del coperchio.
> Installazione: appesa a ciclo, montaggio in soffitto, montaggio a parete;
> Sostituzione della tradizionale sorgente luminosa HID o MH;
> sale di fabbrica e aree di produzione;
> magazzini e sale logistiche;
> negozi di ferramenta e megastore;
> stadi e altri impianti sportivi;
> Sostituzione delle lampade tradizionali;

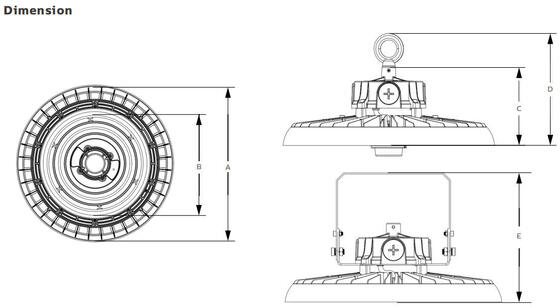

| Potenza/W Dimensione A / mm Dimensione B / mm Dimensione C / mm Dimensione D / mm Dimensione E / mm |
| 100 φ250 φ184 119 166,5 197 |
| 150 φ290 φ226 119 166,5 197 |
| 200 φ330 φ265 119 166,5 197 |
| Sistema generale |
Materiale di alloggiamento: alluminio ADC12 pressofuso ad alta pressione EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 secondo la norma UNE EN 1706 rivestito in polvere |
| Materiale diffusore: PC iniettato secondo la norma UNE-EN ISO 294-2:2019, condizionato dal filtro UV ((IK08) |
| Colore dell'alloggiamento: nero metallico (RAL9017), altri colori facoltativi |
| Gassetti di tenuta: schiuma di silicone |
| LED Dissipazione termica: Attraverso il corpo del luminario ADC12 AL senza pinne, senza fluidi conduttivi.Dissipazione da convezione passiva che garantisce il contatto termico con i moduli LED attraverso una pasta di saldatura senza piombo ad alta conduttività |
| Sistema ottico: lenti ottiche, PC/alu-riflettore facoltativo |
Finitura: Poliestere in polvere, spruzzato elettrostaticamente e sublimato in forno, resistente alle
corrosione |
| Altezza raccomandata: da 5 a 15 metri |
| Servizi di manutenzione: LED non intercambiabili, driver intercambiabili |
| Guida: corrente costante con potenza opzionale regolabile tramite interruttore DIP, incorporato nell'apparecchio, pre-cablato |
| Controllo di attenuazione: ON-OFF. 1-10V attenuazione. |
| IP (indice di protezione contro l'ingresso): IP65 |
| IK (resistenza agli urti): IK08 |
| Classe di protezione: classe I |
| Filtro luminoso: 750°C (meno di 30°C) |
| Glandola del cavo: Plastica M20x1.5 IP68 |
| Installazione: appesa al cerchio. |

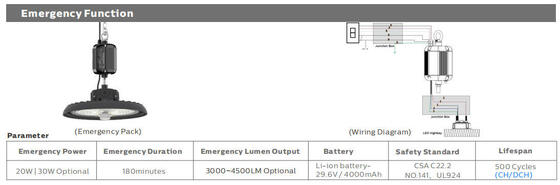

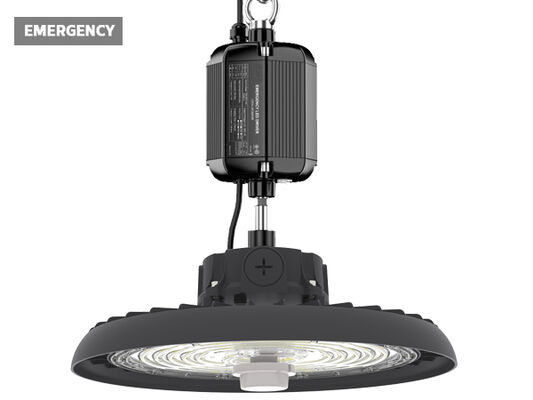

Funzione intelligente: sensore PIR con soglia di luce diurna
Raccogliere le piante in emergenza |
| Relazione di uscita luminosa verso l'alto: ULOR 0 |
| Relazione di uscita luminosa verso il basso: DLOR 100% |
| Sistema elettrico |
| Connessione elettrica: 0,3 m 3*1,0 mm2 come supporto, cavo di attenuazione massimo 3x2,5 mm2 + 2x1,5 mm2, estremità di filo libere, filo di lunghezza su misura con spina UE/AU/US in opzione |
| Tensione principale: 100~277VAC/ 50/60Hz, 140-280VDC |
| Fattore di potenza (PF): ≥ 0.97 |
| Distorsione armonica totale (THD): < 20% |
| Protezione contro le sovratensioni: DM: 6kV,CM: 6kV,criterio B |
SPD (facoltativo): protettore da sovratensioni transitorie di tipo 2, 10kV e 20kA.
un dispositivo di disconnessione per una protezione più efficace alla fine della sua vita utile |
| Tipo di uscita: non SELV ((non isolato) |
| Fattore di scintillamento: < 1% Perceptibilità degli effetti stroboscopici (Pst) < 1 |
| Misurazione della visibilità stroboscopica (SVM): <0.4 |
| Perceptibilità degli effetti stroboscopici (Pst): < 1 |
| Luminari Potenza B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modulo tramite interruttori LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema di fotometria |
| LED: SMD2835 (1W) |
|
CCT (temperatura del colore correlata): CCT singolo (3000K, 4000K, 5000K, 5700K, 6500K)
3CCT opzionale (3000-4000-5000K.
|
| CRI (Color Rendering Index): > 80Ra per lo standard (> 90Ra per il CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| CEE (classe di efficienza energetica): A++ |
| SDCM (deviazione standard di abbinamento dei colori): < 5 (SDCM < 3 facoltativo) |
|
UGR (4H, 8H): 33,9 (Cross)
33.9 (longitudinale)
|
| Angolo del raggio: 60°. 90°. 120° opzionale. |
| Durata media di vita utile dei luminari: 56.000 ore (L80B10) |
| Mantenimento del lumen a e.o.l. > 70% |
| L'efficienza luminosa: 150LPW (PROLINE) |
| Potenza nominale: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Lumens consegnati
@ 5000K, CRl> 80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Condizione di funzionamento |
| Temperatura di funzionamento / umidità: -30 ~ +60 °C (-22 °F ~ 140 °F) / 5 ~ 85% RH, non condensato |
| Temperatura di conservazione / umidità: -30 ~ +80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, non condensato |
| Tempo di utilizzo medio del LED L80B10: ≥100.000H |
| Durata di vita nominale (Tp < 70°C): fino a 100.000 ore |
| Per il conducente MTBF: 198.000H,MIL-HDBK-217F ((25°C) |
| Vibration Resistant: 10~500Hz,5G 12min / 1cycle,periodo di 72min. ciascuna lungo gli assi X,Y,Z |
| Noise acustica: < 25 dB (30 cm di distanza, funzionamento normale) |
| Garanzia: 5 anni (prorrogabile fino a 7 anni) |
| Certificazioni |
| Certificato globale: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Direttive di sicurezza: EN 60598-1. |
| Direttive EMC: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Altre direttive: IEC 62262 |
* Tolleranza al flusso luminoso, tolleranza alla potenza e tolleranza alla temperatura del colore ±5%, 5000K e CRl> 80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati secondo la norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79.
* Informazioni aggiornate sul prodotto e condizioni generali di garanzia disponibili sul nostro sito www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e le potenze per i singoli indici sono riportate nella scheda informativa.
* I valori possono essere soggetti a variazioni a causa dell'abbinamento dei LED.
* I parametri riportati nella scheda dati sono indicati per Ta=25°C, basati su 4000K/80Ra, efficienza superiore del 10% con 70Ra
1Spegni prima il luminario.
2. Rimuovere con attenzione il coperchio IP65 a mano.
3. regolare manualmente l'interruttore di scorrere alla regolazione desiderata - NON utilizzare strumenti metallici.
4- Rimetti la copertura IP65 in posizione.
5- Accendi il luminario.

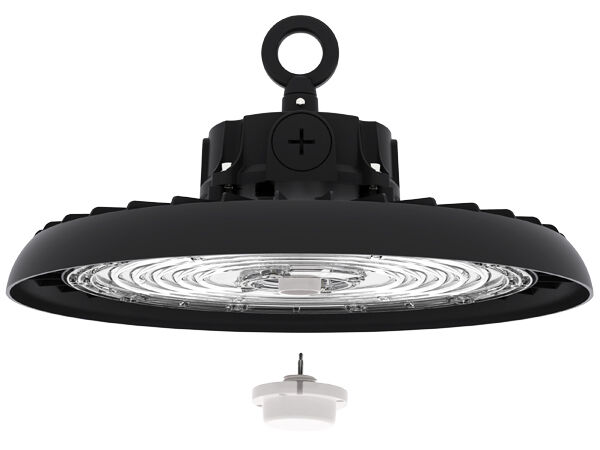

Rimuovi il coperchio e attacca il sensore.
Fissazione/assicuramento del cerchio.
Sosta di fissaggio al dispositivo di illuminazione.
Spegni l'alimentazione, collega il filo alternativo.
Connessione di attenuazione (con driver attenuabile)
1- Compatibile con 0-10V dimming.
2- Collegare i fili come sopra diagramma.
| Potenza/W Scatola interna Cartone esterno QTY/CTN Unità N.W G.W/Cartone |
| 100 260x260x150mm 790x273x282mm 5PCS 2.3kg 14.2kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2,5Kg 14,6Kg |
| 150 x 350 x 150 mm 790 x 363 x 372 mm 5 PCS 2.8 kg 15.2 kg |
Si prega di leggere tutte le istruzioni di seguito riportate prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o da un tecnico qualificato in conformità con il codice elettrico nazionale e i corrispondenti codici locali.
* Scaricare e esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non usarla!
Dichiarazione:
Secondo lo standard internazionale per gli apparecchi a LED,qui DUALRAYS afferma formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti interni o semi-esterni neutriNel frattempo, DUALRAYS promette una garanzia completa per i prodotti.
Non è consentita alcuna applicazione in ambienti estremi, comprese temperature elevate/basse, umidità elevata, salinità elevata, ammoniaca elevata ecc., senza la conferma ufficiale del fabbricante.In caso di errore di applicazione, la garanzia non è più garantita.
*ProfessionaleSquadra:>15 anni di esperienza, fabbrica propria, >10 ingegneri, potente capacità produttiva e sistema di gestione QC, forniscono prodotti e servizi di buona qualità;
* Marca affidabile:• ha costruito una cooperazione stabile e a lungo termine con i clienti europei, ha ottenuto un alto prezzo e la fiducia, e ha un magazzino nei Paesi Bassi per un servizio migliore;
*Fornire una simulazione DIALux:Inviateci i vostri parametri delle applicazioni, come distanza, altezza, larghezza, ecc, il nostro team di ingegneri farà simulazione secondo la vostra richiesta e vi raccomanda il miglior prodotto;
*Tutti i nostri luminari a LED sono conformi agli standard CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 elencati per i prodotti principali.
