* Alluminio pressofuso ADC12, stampaggio integrale, eccellente conducibilità termica;
* LED SMD2835 SAN'AN / LUMILEDS ad alta luminosità, driver sviluppato internamente da DUALRAYS o driver SOSEN / opzionale;
* Protezione IP65 / IK08;
* Angolo di fascio 60°/90°/120° opzionale;
* Finitura verniciata a polvere resistente alla corrosione;
* Installazioni multiple: Sospensione ad anello, Montaggio a soffitto, Montaggio a parete;

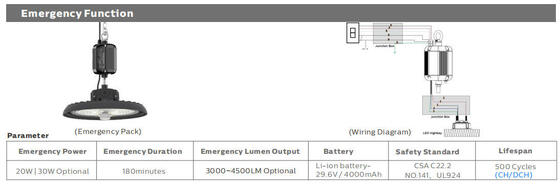

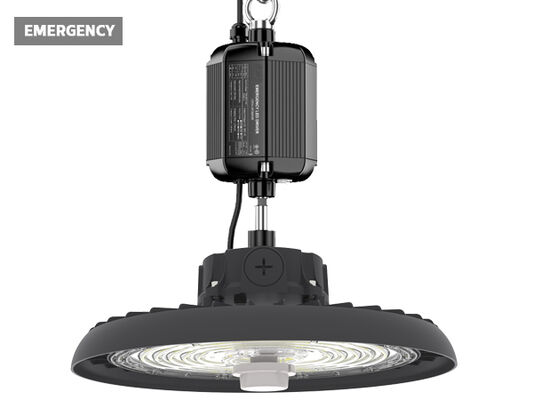

* Vari controlli intelligenti: 1-10V, sensore di movimento, sensore di luce diurna, Zigbee ed Emergenza;
* 3 CCT opzionali (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Alimentazione selezionabile tramite DIP switch di serie (100%-80%-60%);
* Nessuna emissione UV o IR e completamente privo di mercurio;
* L80/B10 @ 56.000h;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Driver: Driver integrato sviluppato internamente da DUALRAYS, design sottile, durevole e compatto.
> 3 CCT opzionali;
> Alimentazione selezionabile tramite DIP switch (100%-80%-60%);
> Controlli e dimmerazione: 1-10V, sensore di movimento, sensore di luce diurna, Zigbee ed Emergenza;
> Riflettore: Riflettore in PC con / senza coperchio. Montaggio a tubo.
> Installazione: Sospensione ad anello, Montaggio a soffitto, Montaggio a parete;
> Sostituzione per sorgenti luminose HID o MH tradizionali;
> Stabilimenti industriali e aree di produzione;
> Magazzini e centri logistici;
> Ferramenta e megastore;
> Stadi e altre strutture sportive;
> Sostituzione lampade tradizionali
| Potenza/W Dimensioni A / mm Dimensioni B / mm Dimensioni C / mm Dimensioni D / mm Dimensioni E / mm |
| 100 Ø250 Ø184 119 166.5 197 |
| 150 Ø290 Ø226 119 166.5 197 |
| 200 Ø330 Ø265 119 166.5 197 |
| Sistema Generale |
Materiale alloggiamento: Alluminio pressofuso ad alta pressione ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 secondo lo standard UNE EN 1706 verniciato a polvere |
| Materiale diffusore: PC iniettato secondo lo standard UNE-EN ISO 294-2:2019, filtro UV condizionale (IK08) |
| Colore alloggiamento: Nero metallico (RAL9017), altri colori opzionali |
| Guarnizioni di tenuta: Schiuma di silicone |
| Dissipazione termica LED: Tramite corpo lampada in alluminio ADC12 senza alette, senza fluidi conduttivi. Dissipazione a convezione passiva che garantisce il contatto termico con i moduli LED tramite pasta saldante senza piombo ad alta conducibilità |
| Sistema ottico: Ottica a lente, riflettore in PC/alluminio opzionale |
Finitura: Verniciatura a polvere poliestere, spruzzata elettrostaticamente e sublimata in forno, resistente alla
corrosione |
| Altezza di montaggio consigliata: 5 - 15 metri |
| Manutenzione: LED non sostituibile, driver sostituibile |
| Driver: Corrente costante con potenza opzionale regolabile tramite DIP switch, integrato nella lampada, precablato |
| Controllo dimmerazione: ON-OFF | Dimmerazione 1-10V | DALI-2 | Zigbee |
| IP (Grado di protezione all'ingresso): IP65 |
| IK (Resistenza all'impatto): IK08 |
| Classe di protezione: Classe I |
| Filo incandescente: 750°C (Sotto 30s) |
| Pressacavo: Plastica M20x1.5 – IP68 | Plastica M25x1.5 – IP68 (opzionale) |
| Installazione: Sospensione ad anello | Montaggio a staffa |
Funzione intelligente: Sensore PIR con soglia di luce diurna | Sensore a microonde con soglia di luce diurna o luce diurna
recupero | Emergenza |
| Rapporto di emissione luminosa verso l'alto: ULOR 0 |
| Rapporto di emissione luminosa verso il basso: DLOR 100% |
| Sistema Elettrico |
| Connessione elettrica: 0.3m 3*1.0mm2 di serie, max 3x2.5mm2 + 2x1.5 mm2 cavo di dimmerazione, estremità cavo libere, lunghezza cavo personalizzata con spina EU/AU/US opzionale |
| Tensione di rete: 100~277VAC/ 50/60Hz, 140-280VDC |
| Fattore di potenza (PF): ≥0.97 |
| Distorsione armonica totale (THD): <20% |
| Protezione da sovratensione: DM: 6kV, CM: 6kV, Criterio B |
SPD (Opzionale): Tipo 2, protettore da sovratensione transitoria da 10kV e 20kA. Collegamento in serie con termofusibile
disconnettore per una protezione più efficace al termine della sua vita utile |
| Tipo di uscita: Non SELV (non isolato) |
| Fattore di sfarfallio: <1% Percepibilità degli effetti stroboscopici (Pst) <1 |
| Misura di visibilità stroboscopica (SVM): <0.4 |
| Percepibilità degli effetti stroboscopici (Pst): <1 |
| Potenza lampade B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modulo tramite interruttori automatici LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema Fotometrico |
| LED: SMD2835 (1W) |
|
CCT (Temperatura di colore correlata): CCT singola (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT opzionale (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K a scelta)
|
| CRI (Indice di resa cromatica): >80Ra per standard (>90Ra per CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischio) |
| Classe di efficienza energetica (EEC): A++ |
| SDCM (Deviazione standard del binning del colore): <5 (SDCM<3 Opzionale) |
|
UGR (4H, 8H): 33.9 (Trasversale)
33.9 (Longitudinale)
|
| Angolo di fascio: 60° | 90° | 120° Opzionale |
| Vita utile media della lampada: 56.000 ore (L80B10) |
| Mantenimento del flusso luminoso a fine vita >70% |
| Efficienza luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opzionale |
| Potenza nominale: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Lumen erogati
@ 5000K, CRI>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Condizioni operative |
| Temperatura/Umidità operativa: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, non condensato |
| Temperatura/Umidità di stoccaggio: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, non condensato |
| Tempo di vita utile medio dei LED L80B10: ≥100.000H |
| Vita nominale (Tp<70°C): Fino a 100.000H |
| MTBF Driver: 198.000H, MIL-HDBK-217F(25°C) |
| Resistenza alle vibrazioni: 10~500Hz, 5G 12min / 1ciclo, periodo di 72min. Ciascuno lungo gli assi X, Y, Z |
| Rumore acustico: <25dB (distanza 30cm, funzionamento normale) |
| Garanzia: 5 anni (estendibile fino a 7 anni) |
| Certificazioni |
| Certificato globale: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direttive di sicurezza: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direttive EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Altre direttive: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolleranza del flusso luminoso, tolleranza di potenza e tolleranza della temperatura di colore ±5%, 5000K e CRI>80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati in conformità alla norma EN ISO 17025:2005 per la serie di norme EN13032 e alla norma LM-79.
* Informazioni aggiornate sul prodotto e termini di garanzia generali disponibili sul nostro sito web www.DUALRAYS.com
* I valori dettagliati dei flussi luminosi e delle potenze per i singoli indici sono indicati sulla scheda tecnica del prodotto.
* I valori possono essere soggetti a modifiche a causa del binning dei LED.
* I parametri nella scheda tecnica sono forniti per Ta=25°C, basati su 4000K/80Ra, efficienza superiore del 10% con 70Ra
1. Spegnere prima la lampada.
2. Rimuovere con cura il coperchio IP65 a mano.
3. Regolare l'interruttore a scorrimento a mano sull'impostazione desiderata - NON utilizzare alcuno strumento metallico.
4. Riposizionare il coperchio IP65.
5. Accendere la lampada.

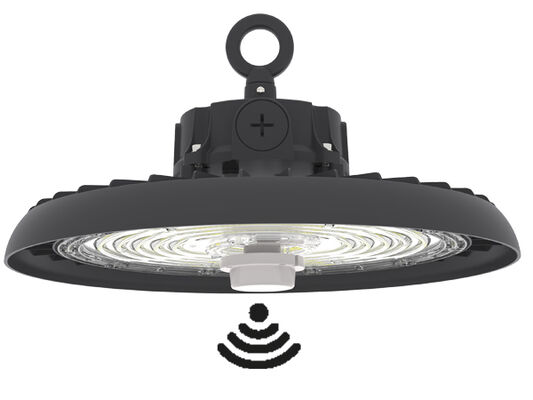

Rimuovere il coperchio. Collegare il dispositivo sensore. Fatto.
Fissaggio / Sicurezza dell'anello. Attacco gancio/anello.

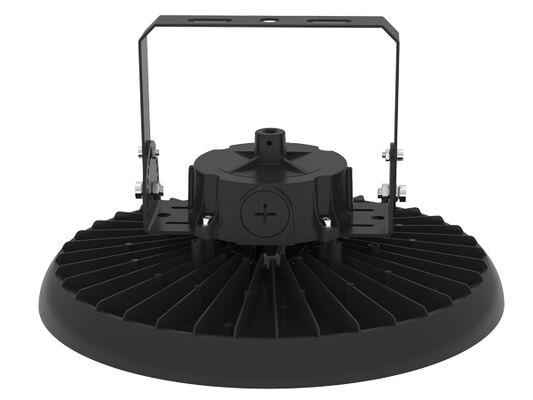

Fissaggio della staffa alla lampada. Montaggio a superficie / a soffitto.
Spegnere l'alimentazione, collegare il cavo AC.
Collegamento di dimmerazione (con driver dimmerabile)
1. Compatibile con dimmerazione 0-10V.
2. Collegare i cavi come da schema sopra.
| Potenza/W Scatola interna Cartone esterno QTY/CTN Peso netto/unità Peso lordo/cartone |
| 100 260x260x150mm 790x273x282mm 5 PZ 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5 PZ 2.5Kg 14.6Kg |
| 150 350x350x150mm 790x363x372mm 5 PZ 2.8Kg 15.2Kg |
Si prega di leggere tutte le istruzioni di seguito prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o tecnico qualificato in conformità al Codice Elettrico Nazionale e ai codici locali corrispondenti.
* Disimballare ed esaminare attentamente la lampada, segnalare eventuali danni e conservare tutto il materiale di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non utilizzarla!
Dichiarazione:
Secondo lo standard internazionale delle lampade a LED, DUALRAYS dichiara formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) sono consentiti solo per ambienti interni o semi-esterni neutri. Nel frattempo, DUALRAYS promette la piena garanzia per i prodotti.
Qualsiasi applicazione in ambienti severi, inclusi temperature alte/basse, alta umidità, alta salinità, alta ammoniaca, ecc., non è permessa senza la conferma ufficiale del produttore. In caso di errata applicazione, la politica di garanzia non sarà più garantita.
