> Driver: Meanwell//SOSEN/PHILIPS, driver DURALYS sviluppato internamente, durevole e compatto.
> LED: LUMILEDS/SAN'AN LED Opzionale;
> Efficienza: 130LPW/160LPW Opzionale;

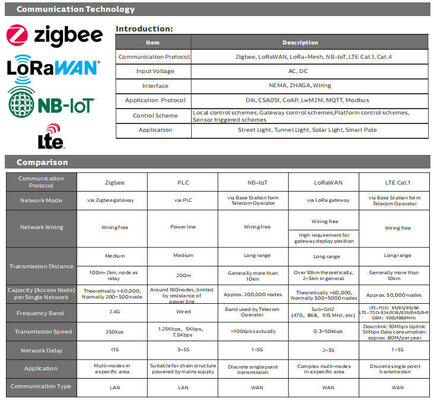

> Controlli e Dimmerazione: 1-10V, DALI, DMX512, Zigbee per Opzione;
> Lente Ottica: Simmetrico 30°/60°/90°/120°, Asimmetrico 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°,
45° polarizzato, 60° polarizzato (in sviluppo) ottica Opzionale;
>

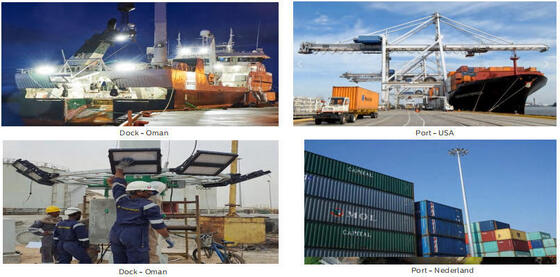

Strutture portuali;>
Strutture portuali;>
Strutture portuali;>
Strutture portuali;>
Strutture portuali;>
Strutture portuali;Sistema Generale
| Materiale dell'alloggiamento: Alluminio pressofuso ad alta pressione ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 secondo lo standard UNE EN 1706 verniciato a polvere. |
| Colore dell'alloggiamento: Nero metallizzato (RAL9017), Altri colori opzionali |
| Guarnizioni di tenuta: Schiuma di silicone |
| Dissipazione termica dei LED: Tramite corpo lampada in alluminio ADC12 senza alette, senza fluidi conduttivi. Dissipazione a convezione passiva |
garantendo il contatto termico con i moduli LED tramite pasta saldante senza piombo ad alta conducibilità

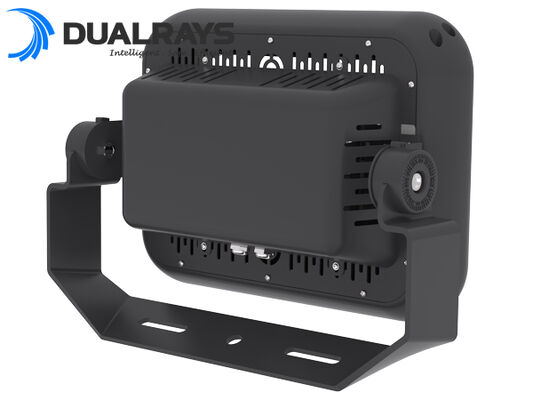

Staffe: Staffa a U in acciaio inossidabile di grado marino SS316 ruotabile di 360° |
| Altezza di montaggio consigliata: 5 - 20 metri |
| Manutenzione: Facile, apertura con cacciavite, concetto modulare per una facile sostituzione dei componenti: LED, driver, SPD. |
| Driver: Driver a corrente costante regolabile e programmabile. Integrato nella scatola del driver, precablato |
all'interno di una scatola per driver zincata.
Grado di protezione IP (Ingress Protection): IP66 |
| Resistenza agli urti IK: IK10 |
| Classe di protezione: Classe I |
| Ingresso cavo: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (sezione max 4mm2) |
| Resistenza alle sovratensioni: CM: 10kV, DM: 6kV |
| SPD (opzionale): 10kV-10kA, tipo II, con segnale LED e fusibile termico per disconnettere il carico a fine vita |

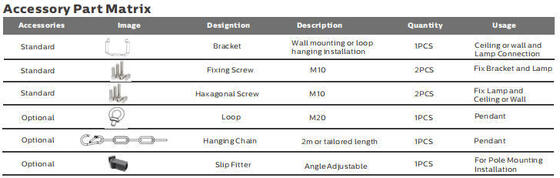

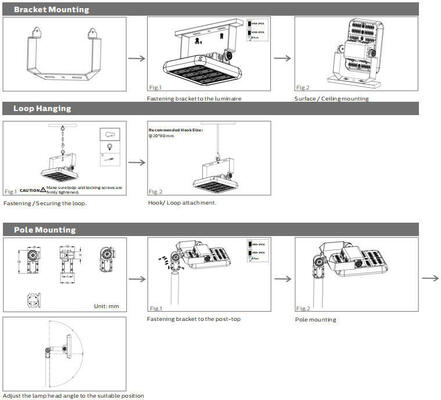

| Installazione: Installazione a staffa, adatta per installazione a terra, a parete, ad alto palo e su altre superfici solide |

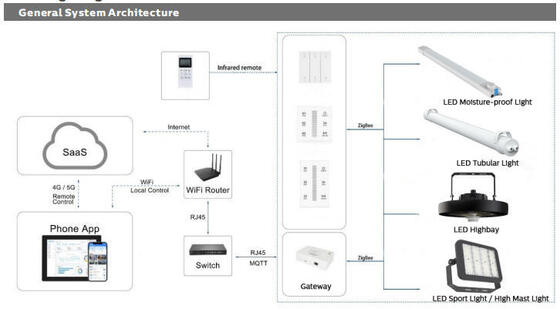

| Funzione Smart: 0-10V, PWM, Controllo temporizzato, DMX, Zigbee, DALI |
| Sistema Elettrico |
| Tensione di rete: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Fattore di potenza (PF): ≥0.95 |
| Distorsione armonica totale (THD): <10% |
| Tipo di uscita: Non-SELV (non isolato) |
| Fattore di sfarfallio: |
| <1%Efficienza del driver: >90% |
| Classe energetica: A++ IPEA>1.15 |
| Sistema Fotometrico |
| LED: SMD3030 / SMD5050 Opzionale |
| CCT (Temperatura di colore correlata): CCT singola (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Indice di resa cromatica): >70Ra per standard (>80Ra per CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischio) |
| Rapporto di emissione luminosa verso l'alto: ULOR 0% |
| Rapporto di emissione luminosa verso il basso: DLOR 100% |
| Indice di abbagliamento: Tra D5 e D6 (a seconda della distribuzione luminosa) |
| Categoria di intensità luminosa: Tra G*4 e G*6 (a seconda della distribuzione luminosa) |
| Flusso luminoso CIE n°3: >95% |
| SDCM (Deviazione standard del matching del colore): <6 |

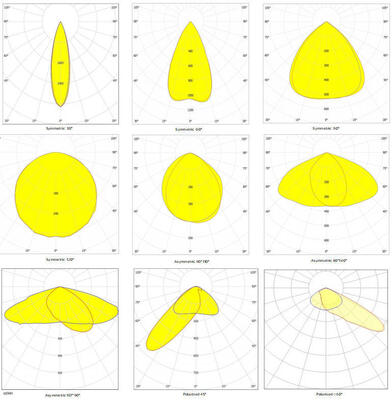

| Angolo del fascio: Simmetrico 30°/60°/90°/120°, Asimmetrico 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°, |
|
45° polarizzato, 60° polarizzato (in sviluppo)
Durata utile media dell'apparecchio: 100.000 ore (L80B10)
|
| Mantenimento del flusso luminoso a fine vita: >70% |
| Efficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opzionale |

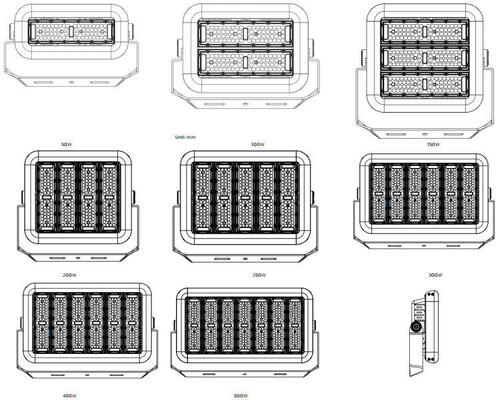

| Potenza nominale: 50W 100W 150W 200W 300W 400W 500W |
| Flusso luminoso erogato |
|
@ 5000K, CRI>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
(PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm
|
| Condizioni operative |
| Temperatura/Umidità operativa: -40~ +50°C (-40°F ~ 122°F) / 10~90% RH, non condensante |
| Temperatura/Umidità di stoccaggio: -40~ +80°C (-40°F ~ 176°F) / 10~90% RH, non condensante |
| Tempo utile medio dei LED L80B10: ≥100.000H |
| Durata nominale (Tp <70°C): Fino a 100.000H |
| MTBF Driver: 500.000H, MIL-HDBK-217F(25°C)Resistenza alle vibrazioni: 10~500Hz, 5G 12min / 1 ciclo, periodo di 72min. Ciascuno lungo gli assi X, Y, Z |
| Rumore acustico: <25dB (distanza 30cm, funzionamento normale) |
| Garanzia: 5 Anni (Estendibile fino a 7 anni) |
| Certificazioni |
| Certificato Globale: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direttive di Sicurezza: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direttive EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Altre Direttive: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolleranza del flusso luminoso, tolleranza di potenza e tolleranza della temperatura di colore ±5%, 5000K e CRI>70. |
| * Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati in conformità alla norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79. |
* Informazioni aggiornate sul prodotto e termini di garanzia generali disponibili sul nostro sito web www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e sulle potenze per i singoli indici sono indicate sulla scheda tecnica del prodotto.
* I valori possono essere soggetti a modifiche a causa del binning dei LED.
* I parametri nella scheda tecnica sono forniti per Ta=25°C, basati su 5000K/70Ra.
* Tolleranza di potenza con versione ZHAGA o alimentatore D4i/SR: ±10%.
Spegnere l'alimentazione, collegare il cavo AC.
Collegamento di dimmerazione (Con driver dimmerabile)
1. Compatibile con dimmerazione 0-10V.
2. Collegare i cavi come nello schema sopra.
Potenza/W Scatola Interna Cartone Esterno QTY/CTN Peso Netto Unitario G.W/Cartone
50 260x150x425mm 635x540x445mm 8 PZ 3.6Kg 32.8Kg
| 100 300x150x425mm 635x620x445mm 8 PZ 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4 PZ 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4 PZ 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1 PZ 13.9Kg 16.3Kg |
| 300 |
| 415x150x560mm 415x150x560mm 1 PZ 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1 PZ 19.5Kg 22.8Kg500 415x150x635mm 415x150x635mm 1 PZ 22.8Kg 25.5Kg |
| Si prega di leggere tutte le istruzioni sottostanti prima dell'installazione: |
| * Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione. |
* La lampada deve essere installata e utilizzata da un elettricista o tecnico qualificato in conformità al Codice Elettrico Nazionale e ai codici locali corrispondenti.
* Disimballare ed esaminare attentamente la lampada, segnalare eventuali danni e conservare tutto il materiale di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non utilizzarla!
Dichiarazione:
Secondo lo Standard Internazionale degli apparecchi LED, DUALRAYS dichiara formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) sono ammessi solo per applicazioni in ambienti interni o semi-esterni neutri. Nel frattempo, DUALRAYS promette la piena garanzia per i prodotti.
Qualsiasi applicazione in ambienti severi, inclusi temperature alte/basse, alta umidità, alta salinità, alta ammoniaca, ecc., non è permessa senza la conferma ufficiale del produttore. In caso di uso improprio, la politica di garanzia non sarà più garantita.
*
