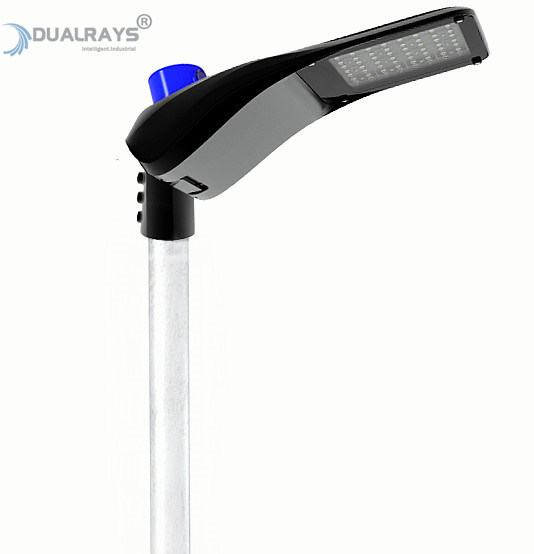

* Lumi LED di alta luminosità SAN'AN LUXEON SMD3030 2D / SMD5050, Meanwell ELG Driver opzionale;
* ADC12 AL, con fusione a stampa integrata di precisione, eccellente conduttività termica;
* Protezione IP65 / IK08;
* Tipo I professionale/Tipo II ((lungo e medio) /Tipo III ((medio) /Tipo IV/Tipo V (medio) ottico opzionale;
* Finitura a spruzzo, resistente all'ossidazione/corrosione/acido
*Disponibile una base a twist-lock a 7 pin per il regolatore fotocellulare o il regolatore wireless Zigbee;
* ±10°/-90°(<90W) o ±15°/-90°(>90W) regolabile;
* Controlli intelligenti diversi: 1-10V, DALI, sensore a microonde, sensore di luce diurna, optional Zigbee;
* non UV o IR e completamente privo di mercurio;
* L80/B10 @ 60.000h;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Conduttore: Meanwell//SOSEN,DURALYS,conduttore sviluppato in proprio, resistente e compatto.
> LED: LED LUMILEDS/SAN'ANOpzionale;
> Efficienza: 130LPW/160LPW opzionale;
> Controlli e attenuazione: 1-10V, DALI, sensore a microonde, sensore di luce diurna, optional Zigbee;
> SPD: Protezione da sovratensione 10KV/20KV.
> Lenti ottiche:Tipo I/Tipo II ((lungo e medio) /Tipo III ((medio) /Tipo IV/Tipo V (medio) ottico facoltativo;
> piste ciclabili e aree ≤ 30 km/h;
> aree urbane e residenziali;
> aree industriali e parcheggi;
> Avenuti;
> strade interurbane e rotatorie;
> Autostrade e autostrade;
| Sistema generale |
Materiale di alloggiamento: alluminio ADC12 pressofuso ad alta pressione EN AC-43000, EN AC-43100, EN AC-43400, EN AC-
44100,EN AC-47100 secondo la norma UNE EN 1706 rivestito in polvere |
| schermo: vetro temperato piatto spessore 4 mm alta trasparenza, policarbonato, UV resistente |
| Materiale diffusore: PC iniettato secondo la norma UNE-EN ISO 294-2:2019, condizionato dal filtro UV ((IK08) |
| Colore dell'alloggiamento: grigio metallico (RAL9006), altri colori opzionali |
| Gassetti di tenuta: schiuma di silicone |
| LED Dissipazione termica: Attraverso il corpo del luminario ADC12 AL senza pinne, senza fluidi conduttivi. Passive convection dissipation ensuring thermal contact with the LED modules through a high-conductivity Lead-free solder paste |
| Permette di utilizzare il sistema di controllo di sicurezza di cui all'allegato II. |
| Inclinazione: regolabile senza utensili a 0°, 5°, 10°, 15° (posttop) |
Finitura: Poliestere in polvere, spruzzato elettrostaticamente e sublimato in forno, resistente alle
corrosione |
| Altezza raccomandata: da 5 a 12 metri |
| Manutenzione: facile apertura senza attrezzature, concetto modulare per una facile sostituzione dei componenti:autisti, SPD |
Guida: Guida regolabile e programmabile a corrente costante, incorporata nell'apparecchio, pre-cablata su un
lamiere di acciaio galvanizzato |
| Controllo di attenuazione: ON-OFF. 1-10V attenuazione. |
| IP (indice di protezione contro l'ingresso): IP65 |
| IK (resistenza agli urti): IK08 |
| Classe di protezione: classe I |
| Installazione: ingresso laterale. Post-top. Sul mastro. Senza utensili a 0°, 5°, 10°, 15°. |
| Entrata del cavo: H05RN-F 3*1,0mm2 |
| Resistenza alla tensione di sovratensione: 6KV 1,2/50μs |
| SPD (facoltativo): 10kV-10kA, tipo II, con segnale LED e fusibile termico per scollegare il carico alla fine della vita. |
Funzione intelligente: WL (sistema di comunicazione wireless a singolo punto) DALI (interfaccia di oscuramento digitale)
NEMA (Socket 3/5/7 pin) (ANSI C136.41) ZHAGA (Socket 4 pin) |
| Sistema elettrico |
| Tensione principale: 200~240VAC/ 50~60Hz. |
| Fattore di potenza (PF): ≥ 0.95 |
| Distorsione armonica totale (THD): < 10% |
| Tipo di uscita: non SELV ((non isolato) |
| Fattore di lampeggiamento: < 1% |
| Efficacia del conducente: > 90% |
| Classe energetica: A++ IPEA>1.15 |
| Sistema di fotometria |
| LED: SMD3030 / SMD5050 facoltativo |
|
CCT (temperatura del colore correlata): CCT singolo (3000K, 4000K, 5000K, 5700K, 6500K)
|
| CRI (Color Rendering Index): > 70Ra per lo standard (> 80Ra per il CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| Relazione di potenza luminosa verso l'alto: ULOR 0% |
| Relazione di uscita luminosa verso il basso: DLOR 100% |
|
Indice di riflessione: tra D5 e D6 (a seconda della distribuzione della luce)
|
| Categoria di intensità luminosa: tra G*4 e G*6 (a seconda della distribuzione della luce) |
| Flusso luminoso: CIE n. 3 |
| SDCM (deviazione standard di abbinamento dei colori): < 6 |
| Angolo del raggio: T1 T2L T2M T3M T4M T5M |
| Durata media di vita utile dei luminari: 60.000 ore (L80B10) |
| Mantenimento del lumen a e.o.l.: > 70% |
|
Efficienza luminosa: 130LPW (PROLine)
|
| Potenza nominale: 30W 60W 90W 120W 150W 180W |
|
Lumens consegnati
@ 5000K, CRl>70 (PRO) 3.600lm 7.200lm 10.900lm 14.400lm 18.000lm 21.600lm
|
| (PRIME)4.500lm 9.000lm 13.500lm 18.000lm 22.500lm 27.000lm |
| Condizione di funzionamento |
| Temperatura di funzionamento / umidità: -20 ~ +50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, non condensato |
| Temperatura / umidità di conservazione: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, non condensato |
| Tempo di utilizzo medio del LED L80B10: ≥100.000H |
| Durata di vita nominale (Tp < 70°C): fino a 100.000 ore |
| Per il conduttore MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Vibration Resistant: 10~500Hz,5G 12min / 1cycle,periodo di 72min. ciascuna lungo gli assi X,Y,Z |
| Noise acustica: < 25 dB (30 cm di distanza, funzionamento normale) |
| Garanzia: 5 anni (prorrogabile fino a 7 anni) |
| Certificazioni |
| Certificato globale: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Direttive di sicurezza: EN 60598-1. |
| Direttive EMC: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Altre direttive: IEC 62262 |
* Tolleranza al flusso luminoso, tolleranza alla potenza e tolleranza alla temperatura del colore ±5%, 5000K e CRl>70.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati secondo la norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79.
* Informazioni aggiornate sul prodotto e condizioni generali di garanzia disponibili sul nostro sito www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e le potenze per i singoli indici sono riportate nella scheda informativa.
* I valori possono essere soggetti a variazioni a causa dell'abbinamento dei LED.
* I parametri riportati nella scheda dati sono indicati per Ta=25°C, basati su 5000K/70Ra.
*Tolleranza di potenza con versione ZHAGA o alimentazione D4i/SR: ±10%.
Spegni l'alimentazione, collega il filo alternativo.
Connessione di attenuazione (con driver attenuabile)
1- Compatibile con 0-10V dimming.
2- Collegare i fili come sopra diagramma.
| Potenza/W Scatola interna Cartone esterno QTY/CTN Unità N.W G.W/Cartone |
| 100 260x260x150mm 790x273x282mm 5PCS 2.4Kg 14.5Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.6Kg 14.9Kg |
| 150 x 350 x 150 mm 790 x 363 x 372 mm 5 PCS 2.9 kg 15.6 kg |
Si prega di leggere tutte le istruzioni di seguito riportate prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o da un tecnico qualificato in conformità con il codice elettrico nazionale e i corrispondenti codici locali.
* Scaricare e esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non usarla!
Dichiarazione:
Secondo lo standard internazionale per gli apparecchi a LED,qui DUALRAYS afferma formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti interni o semi-esterni neutriNel frattempo, DUALRAYS promette una garanzia completa per i prodotti.
Non è consentita alcuna applicazione in ambienti estremi, comprese temperature elevate/basse, umidità elevata, salinità elevata, ammoniaca elevata ecc., senza la conferma ufficiale del fabbricante.In caso di errore di applicazione, la garanzia non è più garantita.
*ProfessionaleSquadra:>15 anni di esperienza, fabbrica propria, >10 ingegneri, potente capacità produttiva e sistema di gestione QC, forniscono prodotti e servizi di buona qualità;
* Marca affidabile:• ha costruito una cooperazione stabile e a lungo termine con i clienti europei, ha ottenuto un alto prezzo e la fiducia, e ha un magazzino nei Paesi Bassi per un servizio migliore;
*Fornire una simulazione DIALux:Inviateci i vostri parametri delle applicazioni, come distanza, altezza, larghezza, ecc, il nostro team di ingegneri farà simulazione secondo la vostra richiesta e vi raccomanda il miglior prodotto;
*Tutti i nostri luminari a LED sono conformi agli standard CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 elencati per i prodotti principali.
