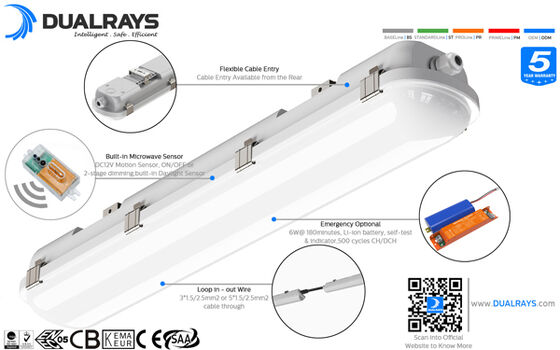

* LED SAN'AN SMD2835 ad alta luminosità, driver BOKE/LIFUD non SELV con PF elevato e senza sfarfallio;
* Alloggiamento e copertura in PC completamente in plastica, supporto PCBA con profilo in alluminio all'interno, E co e rispettoso dell'ambiente;
* Design con clip per fibbia, rapido e comodo da aprire e ribloccare per il cablaggio, migliora notevolmente l'efficienza e consente di risparmiare sui costi di manodopera;
* Protezione IP65/IK10;
* Angolo del fascio di 120°;
*Cablaggio singolo collegabile;
* Installazioni multiple: sospensione, montaggio a soffitto opzionale;
* Vari controlli intelligenti: 1-10 V, DALI2, sensore di movimento, sensore di luce diurna, Zigbee ed emergenza;
* Nessun UV o IR e completamente privo di mercurio;
* L80/B10 @ 51.000 ore;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Driver: TRIDONIC / PHILIPS / BOKE Driver non SELV con tecnologia DIP opzionale.
> Controlli e Dimmerazione: 1-10V, DALI2, Sensore di movimento, Sensore di luce diurna, Zigbee ed Emergenza;
> Installazione: Sospensione, Montaggio a soffitto Opzionale;
> Sostituzione per NCF fluorescente;

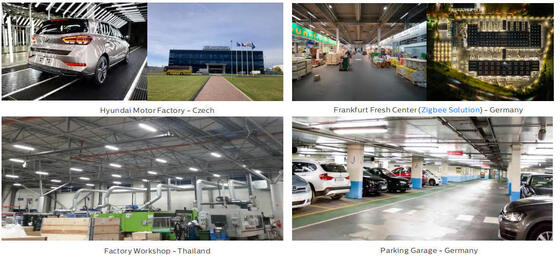

> Laboratori e magazzino;
> Garage e parcheggi;
> Impianto sportivo;
> Corridoio/Galleria/Corridoio;
> Luoghi all'aperto e al chiuso;

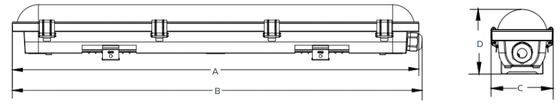

| Lunghezza/mm Misura A / mm Misura B / mm Misura C / mmMisura C/mm |
| 600 2 piedi/600 605 110 80 |
| 1200 4 piedi/1200 1205 110 80 |
| 1500 5 piedi/1500 1505 110 80 |
| Sistema generale |
| Materiale alloggiamento: PC estruso secondo lo standard UNE-EN ISO 21305-1:2020, filtro UV condizionato (IK10) |
| Materiale diffusore: PC estruso secondo la norma UNE-EN ISO 21305-1:2020, filtro UV condizionato (IK10) |
| Colore alloggiamento: bianco (RAL9016), altri colori opzionali |
| Guarnizioni di tenuta: schiuma siliconica |
Dissipazione termica dei LED: Attraverso il corpo dell'apparecchio in 6063 AL senza fini, senza fluidi conduttivi. Dissipazione per convezione passiva
garantendo il contatto termico con i moduli LED attraverso una pasta saldante senza piombo ad alta conduttività |
| Anticondensa: valvola di bilanciamento della pressione per garantire il rilascio dell'umidità, evitare la formazione di condensa e mantenere la tenuta IP dell'apparecchio |
| Finitura: Spruzzato elettrostaticamente e sublimato in forno. Resistente alla corrosione |
| Altezza di montaggio consigliata: 2 - 8 metri |
| Manutenzione: clip di montaggio a scatto |
| Driver: Corrente costante con potenza opzionale regolabile tramite DIP switch, incorporato nell'apparecchio, precablato |
| Controllo dell'attenuazione: ON-OFF | Dimmerazione 1-10 V | DALI-2 | Maglia | Zigbee | Casambi |
| IP (grado di protezione ingresso): IP65 |
| IK (Resistenza agli urti): IK08 |
| Classe protettiva: Classe Ⅰ |
| Filo incandescente: 850°C (sotto i 30 anni) |
| Pressacavo: pressacavo M20 (nylon) |

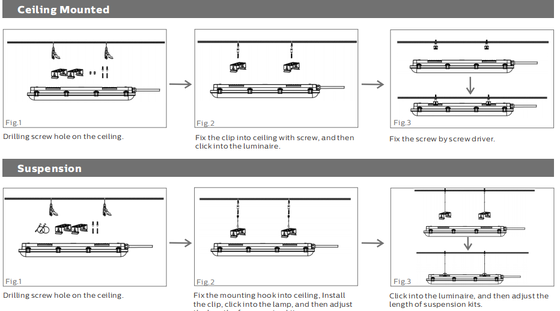

| Installazione: a soffitto | Sospensione | Montaggio a parete girevole |

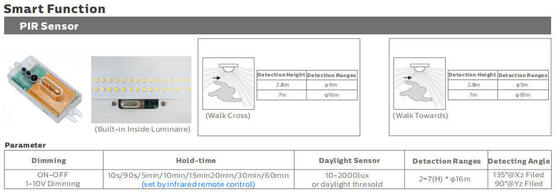

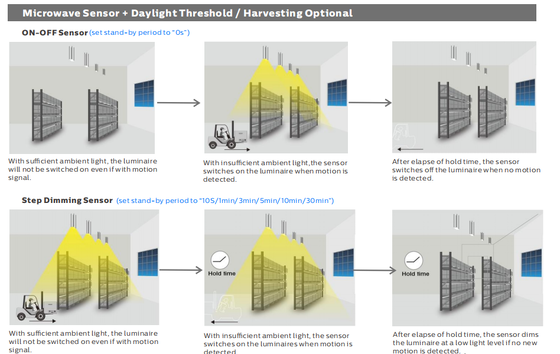

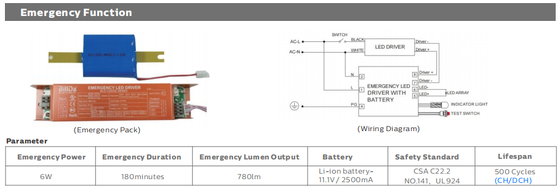

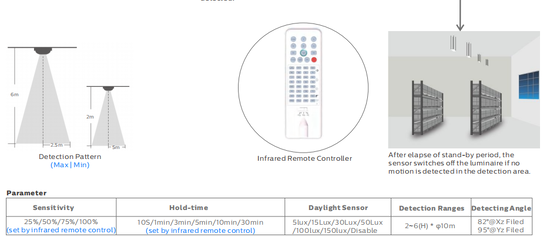

| Funzione intelligente: sensore PIR | Sensore a microonde | Emergenza |
| Impianto Elettrico |
| Cablaggio passante: 3*1,5 mm2 | 5*1,5 mm2 | 3*2,5 mm2 | Cavi 5*2,5 mm2 passanti per opzione |
| Tensione principale: 220~240 V CA/ 50/60 Hz, 180-264 V CC |
| Fattore di potenza (PF): ≥0,96 |
| Distorsione armonica totale (THD): <10% |
| Tipo di uscita: non SELV (non isolato) |
| Fattore di sfarfallio: <1% |
| Misura della visibilità stroboscopica (SVM): <0,4 |
| Percettibilità degli effetti stroboscopici (Pst): ＜1 |
| Collegamento terminale: la morsettiera rapida esterna semplifica il collegamento del cavo di alimentazione |
| Apparecchi Potenza B10A B16A C10A C16A |
| 20 W 70 110 98 158 |
| 30 W 46 74 66 104 |
| Modulo tramite interruttori automatici LSS 40W 35 55 49 78 |
| 50 W 28 44 39 62 |
| 60 W 23 37 34 52 |
| Sistema di fotometria |
| LED: SMD2835 (0,5 W) |
| CCT (temperatura colore correlata): CCT singolo (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (indice di resa cromatica): >80Ra per standard (>90Ra per CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischio) |
| CEE (Classe di efficienza energetica): A++ |
| SDCM (Deviazione standard della corrispondenza dei colori): ＜5 (SDCM<3 Opzionale) |
|

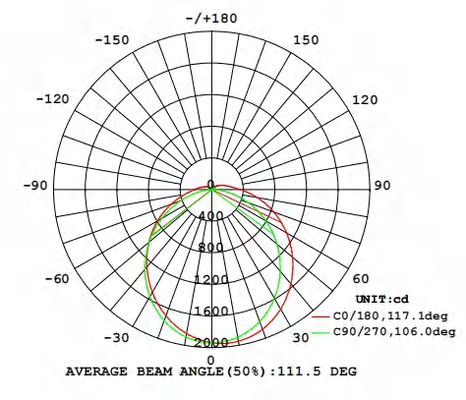

UGR (4H, 8H): 24,9 (Croce)
23.4 (longitudinale)
|
| Angolo del fascio: 120° |
| Vita utile media apparecchio: 50.000 ore (L80B10) |
| Mantenimento del lume a eol >70% |
| Efficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opzionale |
| Lunghezza 2 piedi/600 mm 4 piedi/1200 mm 5 piedi/1500 mm |
| Potenza nominale: 20 W 30 W 30 W 40 W 42 W DIP (20 ~ 42 W) 40 W 60 W 62 W DIP (30 ~ 62 W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lmMax. 5.460lm 5.200lm 7.800lmMax. 8.060lm |
Lumen consegnati
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lmMax. 6.720lm 6.400lm 9.600lmMax. 9.920lm |
| Condizione operativa |
| Temperatura/Umidità operativa: -20~+60℃ (-4°F ~ 140°F) / 5~85% RH, senza condensa |
| Temperatura/Umidità di stoccaggio: -40~+80℃ (-40°F ~ 176°F) / 5~85% RH, senza condensa |
| Tempo utile medio del LED L90B10: ≥0,96 |
| Durata nominale nominale (Tp <70 ℃): fino a 100.000 ore |
| MTBF del conducente: 500.000H,MIL-HDBK-217F(25℃) |
| Resistente alle vibrazioni: 10~500 Hz, 5G 12 minuti/1 ciclo, periodo per 72 minuti. Ciascuno lungo gli assi X,Y,Z |
| Rumore acustico: <25 dB (distanza di 30 cm, funzionamento normale) |
| Garanzia: 5 anni |
| Certificazioni |
| Certificato globale: ENEC | CE | RoHS | Marchio D | Quotata KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direttive di sicurezza: EN 60598-1 | EN 60598-2-3 | EN62493| CEI 62471 |
| Direttive EMC: EN 55015 | EN61547| EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1| EN62384 |
| Altre Direttive: IEC 62262 | EN 13032-4| EN62717| EN 6272-1| EN6272-2-1 | EN 61643-11 |
* Tolleranza flusso luminoso, tolleranza potenza e tolleranza temperatura colore ±5%, 5000K e CRl>80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati in conformità alla norma EN ISO 17025:2005 per la serie di norme EN13032 e alla norma LM-79.
* Informazioni aggiornate sul prodotto e termini generali di garanzia disponibili sul nostro sito Web www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e sulle potenze dei singoli indici sono indicate nella scheda prodotto.
* I valori possono essere soggetti a modifiche a causa del binning dei LED.
* I parametri nella scheda tecnica sono forniti per Ta=25°C, basato su 4000K/80Ra, efficienza superiore del 10% con 70Ra

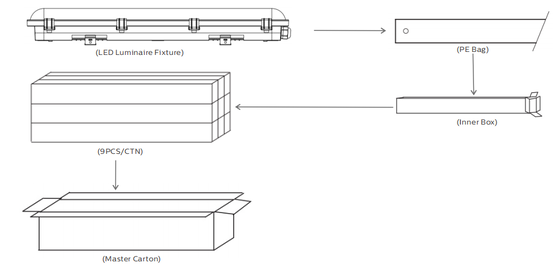

| Lunghezza/mmScatola interna Scatola esterna QTY”/CTN Unità NW GW/Cartone |
| 600 635x118x86mm 650x369x283mm 9PZ 1,4Kg 13,8Kg |
| 1200 1235x118x86mm 1250x369x283mm 9PZ 2,1Kg 20,6Kg |
| 1500 1535x118x86mm 1550x369x283mm 9PZ 2,4Kg 21,8Kg |
Si prega di leggere tutte le istruzioni seguenti prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia disattivata prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o da un tecnico qualificato in conformità al Codice elettrico nazionale e ai codici locali corrispondenti.
* Disimballare ed esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se qualsiasi parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non utilizzarla!
Dichiarazione:
Secondo lo standard internazionale degli apparecchi di illuminazione a LED, qui DUALRAYS afferma formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti neutri interni o semi-esterni. Nel frattempo DUALRAYS promette una garanzia completa per i prodotti.
Qualsiasi applicazione in ambienti severi, tra cui temperature elevate/basse, elevata umidità, elevata salinità, elevato contenuto di ammoniaca, ecc. non è consentita senza la conferma ufficiale da parte del produttore. In caso di applicazione errata, la politica di garanzia non è più garantita.
