* LED SMD2835 SAN'AN ad alta luminosità, driver TRIDONIC / non-SELV ad alto PF senza sfarfallio (Flicker-free), regolazione della potenza tramite DIP switch opzionale;;
* Testata con design a fibbia, facile e comoda da aprire e richiudere per il cablaggio, migliora notevolmente l'efficienza e riduce i costi di manodopera;;
* Protezione IP65 / IK10;
* Fascio luminoso di 120°;
* Collegabile in serie a cablaggio singolo o doppio opzionale;
* Installazioni multiple: a sospensione, a parete;
* Vari controlli intelligenti: 1-10V, DALI, sensore di movimento, sensore crepuscolare/diurno, Zigbee ed emergenza;
* 3 CCT selezionabili (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Monofase (L/N/E) o Trifase (L1/L2/L3/N/FG) opzionale;
* Nessuna emissione UV o IR e totalmente priva di mercurio;
* L80/B10 @ 62.000h;
* Personalizzazioni supportate per progetti speciali;
Opzioni:
> Driver: driver Non-SELV TRIDONIC / BOKE con tecnologia DIP opzionale.
> 3 CCT selezionabili (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> Potenza regolabile tramite DIP switch;
> Controlli e dimmerazione: 1-10V, DALI, sensore di movimento, sensore di luce diurna, Zigbee ed emergenza;
> Installazione: a plafone | a sospensione | a parete orientabile;
> Sostituzione per plafoniere fluorescenti stagne (NCF);
> Officine e magazzini;
> Garage e parcheggi;
> Impianti sportivi;
> Corridoi/Gallerie/Passaggi;
> Ambienti interni ed esterni;
| Lunghezza/mm Dimensione A / mm Dimensione B / mm Dimensione C / mm Dimensione D / mm |
| 600 2ft/605 630 84 69 |
| 1200 4ft/1205 1230 84 69 |
| 1500 5ft/1505 1530 84 69 |
| Sistema Generale |
| Materiale del corpo: PC estruso conforme alla norma UNE-EN ISO 21305-1:2020, filtro UV condizionale (IK10) |
| Materiale del diffusore: PC estruso conforme alla norma UNE-EN ISO 21305-1:2020, filtro UV condizionale (IK10) |
| Colore del corpo: Bianco (RAL9016), altri colori opzionali |
| Guarnizioni di tenuta: Schiuma di silicone |
Dissipazione termica dei LED: Tramite corpo lampada in alluminio 6063 senza alette, senza fluidi conduttivi. Dissipazione a convezione passiva
garantendo il contatto termico con i moduli LED tramite una pasta saldante senza piombo ad alta conducibilità |
| Anti-condensa: Valvola di bilanciamento della pressione per garantire il rilascio dell'umidità, evitare la condensa e mantenere il grado di protezione IP dell'apparecchio |
| Finitura: Verniciatura a polvere elettrostatica e polimerizzazione in forno. Resistente alla corrosione |
| Altezza di montaggio consigliata: 2 - 8 metri |
| Manutenzione: Testata a scatto rapido per una facile installazione |
| Driver: A corrente costante con potenza opzionale regolabile tramite DIP switch, integrato nell'apparecchio, precablato |
| Controllo della dimmerazione: ON-OFF | Dimmerazione 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Grado di protezione contro le intrusioni): IP65 |
| IK (Resistenza agli urti): IK10 |
| Classe di isolamento: Classe Ⅰ |
| Filo incandescente (Glow Wire): 850°C (entro 30 s) |
| Pressacavo: Pressacavo M20 (Nylon) |
| Installazione: A plafone | A sospensione | A parete orientabile |

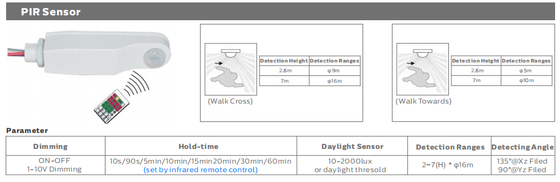

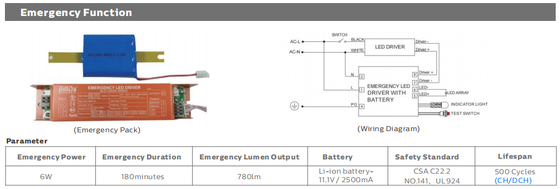

| Funzioni intelligenti: Sensore PIR | Sensore a microonde | Emergenza |
| Sistema Elettrico |
| Cablaggio passante: Cavi passanti da 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 opzionali |
| Tensione principale: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fattore di potenza (PF): ≥0.96 |
| Distorsione armonica totale (THD): ＜10% |
| Tipo di uscita: Non-SELV (non isolata) |
| Fattore di sfarfallio (Flicker Factor): ＜1% |
| Misura della visibilità stroboscopica (SVM): ＜0.4 |
| Percettibilità degli effetti stroboscopici (Pst): ＜1 |

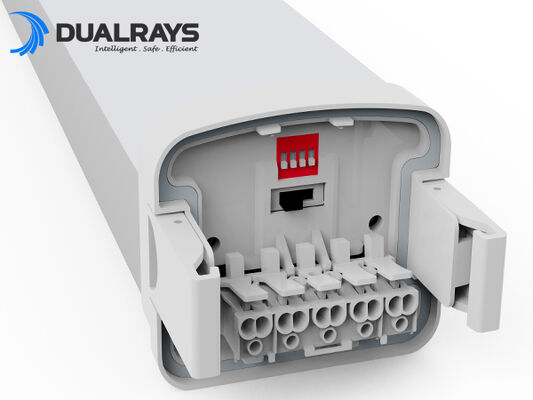

| Connessione terminale: Testata a scatto rapido per una facile installazione, piastra porta-componenti scorrevole per una facile sostituzione e manutenzione opzionale |
| Potenza apparecchi B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modulo tramite interruttori magnetotermici LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema Fotometrico |
| LED: SMD2835 (1W) |
|
CCT (Temperatura di colore correlata): CCT singola (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT opzionali (a scelta tra 3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K)
|
| CRI (Indice di resa cromatica): >80Ra standard (disponibile >90Ra per un CRI più elevato) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| EEC (Classe di efficienza energetica): A++ |
| SDCM (Deviazione standard della corrispondenza cromatica): ＜5 (SDCM<3 Opzionale) |
|
UGR (4H, 8H): 24.9 (Trasversale)
23.4 (Longitudinale)
|
| Angolo del fascio luminoso: 120° |
| Vita utile media dell'apparecchio: 62.000 ore (L80B10) |
| Mantenimento del flusso luminoso a fine vita (e.o.l.) >70% |
| Efficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opzionale |
| Lunghezza 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potenza nominale: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Lumen emessi
@ 5000K, CRI>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Condizioni Operative |
| Temperatura / Umidità operativa: -20~ +60℃ (-4°F ~ 140°F) / 5~85% UR, senza condensa |
| Temperatura / Umidità di stoccaggio: -40~ +80℃ (-40°F ~ 176°F) / 5~85% UR, senza condensa |
| Vita utile media dei LED L90B10: ≥0.96 |
| Vita utile nominale (Tp <70℃): Fino a 100.000 ore |
| MTBF del driver: 500.000 ore, MIL-HDBK-217F(25℃) |
| Resistenza alle vibrazioni: 10~500Hz, 5G 12min / 1 ciclo, periodo di 72min. per ciascuno degli assi X, Y, Z |
| Rumore acustico: ＜25dB (distanza di 30 cm, funzionamento normale) |
| Garanzia: 5 anni (estendibile fino a 7 anni) |
| Certificazioni |
| Certificazioni globali: ENEC | CE | RoHS | Marchio D | Certificato KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direttive di sicurezza: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direttive EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Altre direttive: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolleranza del flusso luminoso, tolleranza della potenza e tolleranza della temperatura di colore ±5%, 5000K e CRI>80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati in conformità alla norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79.
* Informazioni aggiornate sui prodotti e condizioni generali di garanzia sono disponibili sul nostro sito web www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e sulle potenze per i singoli indici sono indicate nella scheda tecnica del prodotto.
* I valori possono essere soggetti a variazioni dovute al binning dei LED.
* I parametri nella scheda tecnica sono forniti per Ta=25°C, basati su 4000K/80Ra, efficienza superiore del 10% con 70Ra
Collegamento in serie:

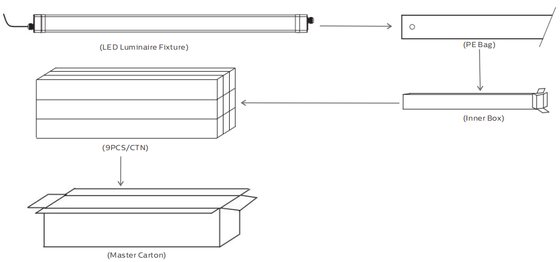

| Lunghezza/mm Scatola interna Cartone esterno Q.TÀ/CTN Peso netto unitario Peso lordo/Cartone |
| 2ft/600 670x90x80mm 685x285x265mm 9PZ 1.6Kg 16.9Kg |
| 4ft/1200 1270x90x80mm 1285x285x265mm 9PZ 2.4Kg 23.9Kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9PZ 3.4Kg 33.6Kg |
Si prega di leggere tutte le istruzioni sottostanti prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia disattivata prima dell'installazione.
* La lampada deve essere installata e messa in funzione da un elettricista o tecnico qualificato in conformità al National Electrical Code e alle normative locali applicabili.
* Disimballare ed esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio qualora una qualsiasi parte del prodotto sia stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non utilizzarla!
Dichiarazione:
In conformità con lo standard internazionale per gli apparecchi di illuminazione a LED, con la presente DUALRAYS dichiara formalmente che i prodotti della serie di campane industriali LED DUALRAYS (UFO Highbay) possono essere applicati esclusivamente in ambienti neutri interni o semi-esterni. Nel contempo, DUALRAYS garantisce la piena copertura di garanzia per i prodotti.
Qualsiasi applicazione in ambienti gravosi, inclusi quelli con temperature elevate/basse, elevata umidità, alta salinità, elevata concentrazione di ammoniaca, ecc., non è consentita senza la preventiva conferma ufficiale del produttore. In caso di uso non conforme, la politica di garanzia non sarà più valida.
* Team professionale: >15 anni di esperienza, stabilimento di proprietà, team di >10 ingegneri, forte capacità produttiva e sistema di gestione del controllo qualità (QC), per offrire prodotti e servizi di elevata qualità;
* Marchio affidabile: Consolidata cooperazione stabile e a lungo termine con clienti europei, ottenendo grande apprezzamento e fiducia, con magazzino situato nei Paesi Bassi per un servizio ottimale;
* Fornitura di simulazioni DIALux: Inviaci i parametri applicativi, come distanza, altezza, larghezza, ecc.; il nostro team di ingegneri eseguirà la simulazione in base alle tue esigenze consigliandoti il prodotto migliore;
* Tutti i nostri apparecchi LED sono conformi agli standard CE, RoHS. Certificazioni TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 registrate per i prodotti principali.
