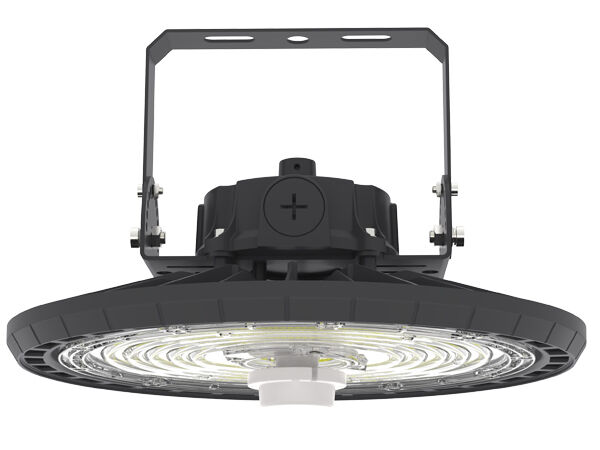

* ADC12 Al pressofuso, forgiatura integrale di stampi, eccellente conduttività termica;
* LED SMD2835 ad alta luminosità SAN'AN / LUMILEDS, driver DUALRAYS sviluppato internamente o SOSEN / driver opzionale;
* Protezione IP65/IK08;
* Angolo del fascio 60°/90°/120° opzionale;
* Finitura verniciata a polvere resistente alla corrosione;
*Installazioni multiple: sospensione ad anello, montaggio a soffitto, montaggio a parete;

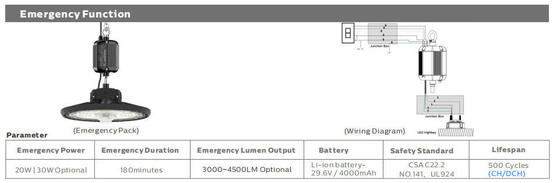

* Vari controlli intelligenti: 1-10 V, sensore di movimento, sensore di luce diurna, Zigbee ed emergenza;
* 3 CCT opzionali (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Alimentazione commutabile tramite DIP di serie (100%-80%-60%);
* Nessun UV o IR e completamente privo di mercurio;
* L80/B10 @ 52.000 ore;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Driver: DUALRAYS Driver integrato sviluppato in proprio, design sottile, resistente e compatto.
> 3 CCT opzionale;
> Potenza commutabile tramite DIP (100%-80%-60%);
> Controlli e Dimmerazione: 1-10V, Sensore di movimento, Sensore di luce diurna, Zigbee ed Emergenza;
> Riflettore: riflettore in PC con/senza montaggio su tubo di copertura.
> Installazione: sospensione ad anello, montaggio a soffitto, montaggio a parete;
> Sostituzione della sorgente luminosa tradizionale HID o MH;
> Capannoni e aree produttive;
> Magazzini e capannoni logistici;
> Ferramenta e megastore;
> Stadi e altri impianti sportivi;
> Sostituzione lampada tradizionale;

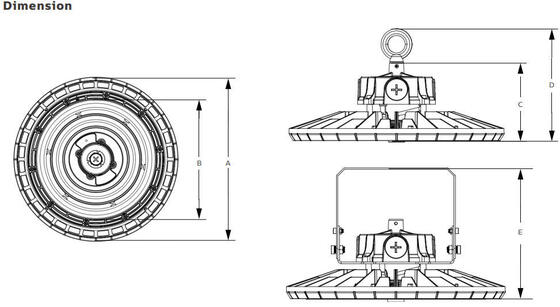

| Potenza/W Taglia A / mm Taglia B / mm Taglia C / mm Taglia D / mm Taglia E / mm |
| 100 φ240 φ184 119 150,5 178,5 |
| 150φ280φ226119163,5 191,5 |
| 200φ320φ265 119164,5 192,5 |
| Sistema generale |
Materiale alloggiamento: alluminio ADC12 pressofuso ad alta pressione EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 secondo la norma UNE EN 1706 verniciato a polvere |
| Materiale diffusore: PC iniettato secondo lo standard UNE-EN ISO 294-2:2019, filtro UV condizionato (IK08) |
| Colore alloggiamento: nero metallizzato (RAL9017), altri colori opzionali |
| Guarnizioni di tenuta: schiuma siliconica |
| Dissipazione termica dei LED: Attraverso il corpo dell'apparecchio ADC12 AL senza alette, senza fluidi conduttivi. Dissipazione passiva per convezione che garantisce il contatto termico con i moduli LED attraverso una pasta saldante senza piombo ad alta conduttività |
| Sistema ottico: ottica a lente, riflettore in PC/alluminio opzionale |
| Finitura: Verniciatura a polvere poliestere, spruzzata elettrostaticamente e sublimata in forno, Resistente alla corrosione |
| Altezza di montaggio consigliata: 5 - 15 metri |
| Manutenzione: LED non sostituibile, driver sostituibile |
| Driver: Corrente costante con potenza opzionale regolabile tramite DIP switch, incorporato nell'apparecchio, precablato |
| Controllo dell'attenuazione: ON-OFF | Dimmerazione 1-10V | DALI-2 | Zigbee |
| IP (grado di protezione ingresso): IP65 |
| IK (Resistenza agli urti): IK08 |
| Classe protettiva: Classe Ⅰ |
| Filo incandescente: 750°C (sotto i 30 anni) |
| Pressacavo: plastica M20x1,5 – IP68 | Plastica M25x1,5 – IP68 (opzionale) |
| Installazione: sospensione ad anello | Montaggio su staffa |
Funzione Smart: sensore PIR con soglia di luce diurna| Sensore a microonde con soglia di luce diurna o luce diurna
raccolta| Emergenza |
| Rapporto di emissione luminosa verso l'alto: ULOR 0 |
| Rapporto di emissione luminosa verso il basso: DLOR 100% |
| Impianto Elettrico |
| Collegamento elettrico: 0,3 m 3*1,0 mm2 come supporto, max 3x2,5 mm2 + 2x1,5 mm2 cavo dimmerabile, estremità libere, cavo di lunghezza su misura con spina EU/AU/US opzionale |
| Tensione principale: 100~277 V CA/50/60 Hz, 140-280 V CC |
| Fattore di potenza (PF): ≥0,97 |
| Distorsione armonica totale (THD): <20% |
| Protezione contro le sovratensioni: DM: 6kV,CM: 6kV,Criterio B |
SPD (opzionale): protettore da sovratensione transitoria di tipo 2, 10 kV e 20 kA. Collegamento in serie con termofusibile
sezionatore per una protezione più efficace a fine vita |
| Tipo di uscita: non SELV (non isolato) |
| Fattore di sfarfallio: ＜1%Percettibilità degli effetti stroboscopici (Pst) ＜1 |
| Misura della visibilità stroboscopica (SVM): <0,4 |
| Percettibilità degli effetti stroboscopici (Pst): ＜1 |
| Apparecchi Potenza B10A B16A C10A C16A |
| 100 W 6 10 11 17 |
| Modulo tramite interruttori automatici LSS 150 W 4 6 6 10 |
| 200 W 3 5 6 8 |
| Sistema di fotometria |
| LED: SMD2835 (1W) |
|
CCT (temperatura colore correlata): CCT singolo (3000K | 4000K | 5000K | 5700K |6500K)
3CCT opzionale (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K a scelta)
|
| CRI (indice di resa cromatica): >80Ra per standard (>90Ra per CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischio) |
| CEE (Classe di efficienza energetica): A++ |
| SDCM (Deviazione standard della corrispondenza dei colori): ＜5 (SDCM<3 Opzionale) |
|
UGR (4H, 8H): 33,9 (Croce)
33,9 (longitudinale)
|
| Angolo del fascio: 60° | 90°| 120° Opzionale |
| Vita utile media apparecchio: 52.000 ore (L80B10) |
| Mantenimento del lume a eol >70% |
| Efficacia luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opzionale |
| Potenza nominale: 100 W DIP (60/80 W/100 W) 150 W DIP (100 W/120 W/150 W) 200 W DIP (120 W/150 W/200 W) |
| (PRO)Massimo. 15.000 lmMassimo. 22.500 lmMassimo. 30.000lm |
|
Lumen consegnati
@ 5000K, CRl>80 (PRIME)Max. 17.000 lmMassimo. 25.500 lmMassimo. 34.000lm
|
| (ULTRA)Massimo. 19.000 lmMassimo. 28.500 lmMassimo. 38.000lm |
| Condizione operativa |
| Temperatura/Umidità operativa: -30~+60℃ (-22°F ~ 140°F) / 5~85% RH, senza condensa |
| Temperatura/Umidità di stoccaggio: -30~+80℃ (-22°F ~ 176°F) / 5~85% RH, non condensata |
| Tempo utile medio dei LED L80B10: ≥100.000H |
| Durata nominale nominale (Tp <70 ℃): fino a 100.000 ore |
| MTBF del conducente: 198.000H,MIL-HDBK-217F(25℃) |
| Resistente alle vibrazioni: 10~500 Hz, 5G 12 minuti/1 ciclo, periodo per 72 minuti. Ciascuno lungo gli assi X,Y,Z |
| Rumore acustico: <25 dB (distanza di 30 cm, funzionamento normale) |
| Garanzia: 5 anni |
| Certificazioni |
| Certificato globale: ENEC | CE | RoHS | Marchio D | Quotata KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direttive di sicurezza: EN 60598-1 | EN 60598-2-3 | EN62493| CEI 62471 |
| Direttive EMC: EN 55015 | EN61547| EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1| EN62384 |
| Altre Direttive: IEC 62262 | EN 13032-4| EN62717| EN 6272-1| EN6272-2-1 | EN 61643-11 |
* Tolleranza flusso luminoso, tolleranza potenza e tolleranza temperatura colore ±5%, 5000K e CRl>80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati in conformità alla norma EN ISO 17025:2005 per la serie di norme EN13032 e alla norma LM-79.
* Informazioni aggiornate sul prodotto e termini generali di garanzia disponibili sul nostro sito Web www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e sulle potenze dei singoli indici sono indicate nella scheda prodotto.
* I valori possono essere soggetti a modifiche a causa del binning dei LED.
* I parametri nella scheda tecnica sono forniti per Ta=25°C, basato su 4000K/80Ra, efficienza superiore del 10% con 70Ra

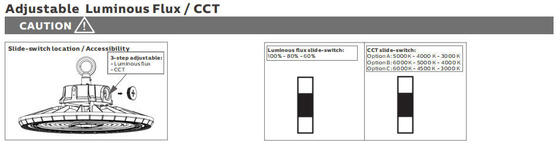

1. Spegnere prima l'apparecchio di illuminazione.
2. Rimuovere con attenzione manualmente il coperchio IP65.
3. Regolare manualmente l'interruttore a scorrimento sull'impostazione desiderata - NON utilizzare strumenti metallici.
4. Rimettere a posto il coperchio IP65.
5. Accendere l'apparecchio.

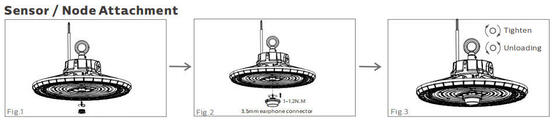

Rimuovere il coperchio. Collegamento del dispositivo sensore. Finito.

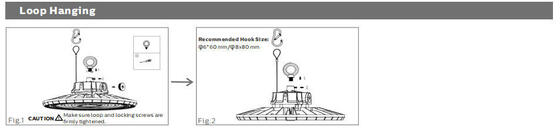

Fissare/assicurare il passante. Attacco con gancio/anello.

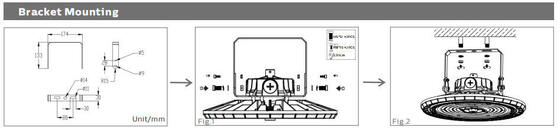

Staffa di fissaggio all'apparecchio. Montaggio a superficie/soffitto.
Spegnere l'alimentazione, collegare il cavo CA.
Connessione dimmerabile (con driver dimmerabile)
1. Compatibile con l'attenuazione 0-10 V.
2.Collegare i cavi come illustrato nel diagramma sopra.

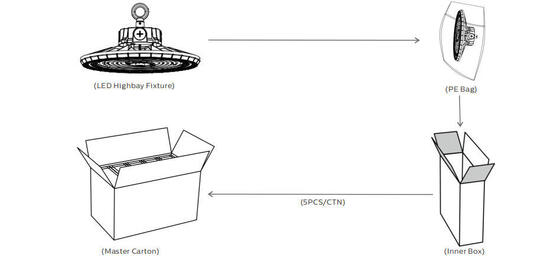

| Potenza/W Scatola interna Cartone esterno QTY”/CTN Unità NW GW/Cartone |
| 100 260x260x150mm 790x273x282mm 5PZ 2,1Kg 13,6Kg |
| 150 300x300x150mm 790x313x322mm 5PZ 2,3Kg 14,1Kg |
| 200 350x350x150mm 790x363x372mm 5PZ 2,6Kg 14,8Kg |
Si prega di leggere tutte le istruzioni seguenti prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia disattivata prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o da un tecnico qualificato in conformità al Codice elettrico nazionale e ai codici locali corrispondenti.
* Disimballare ed esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se qualsiasi parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non utilizzarla!
Dichiarazione:
Secondo lo standard internazionale degli apparecchi di illuminazione a LED, qui DUALRAYS afferma formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti neutri interni o semi-esterni. Nel frattempo DUALRAYS promette una garanzia completa per i prodotti.
Qualsiasi applicazione in ambienti severi, tra cui temperature elevate/basse, elevata umidità, elevata salinità, elevato contenuto di ammoniaca, ecc. non è consentita senza la conferma ufficiale da parte del produttore. In caso di applicazione errata, la politica di garanzia non è più garantita.
