* LED SAN'AN SMD2835 ad alta luminosità, driver TRIDONIC/non-SELV ad alto PF senza sfarfallio, regolazione dell'alimentazione tramite DIP Switch opzionale;;

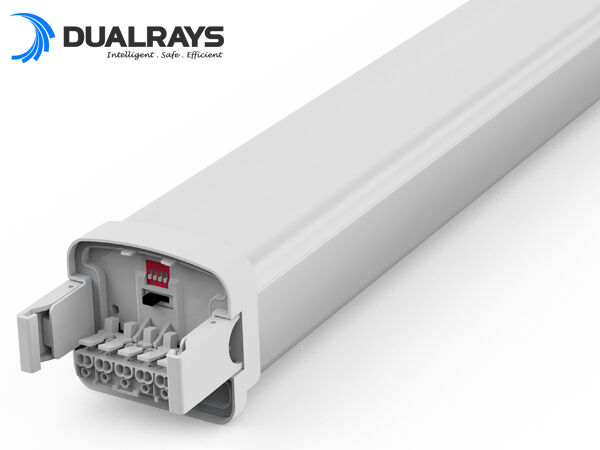

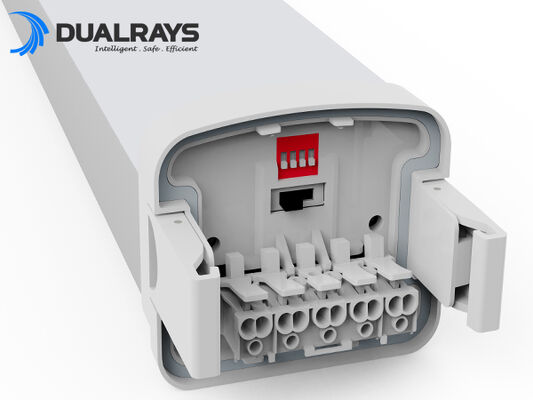

* Cappuccio terminale con design a fibbia, rapido e comodo da aprire e richiudere per il cablaggio, migliora notevolmente l'efficienza e consente di risparmiare sui costi di manodopera;;
* Protezione IP65 / IK10;
* Angolo del fascio di 120°;
* Cablaggio singolo o doppio collegabile opzionale;
* Installazioni multiple: Sospensione, Montaggio a parete;
* Controllo intelligente vario: 1-10V, DALI, Sensore di movimento, Sensore di luce diurna, Zigbee ed Emergenza;
* 3 CCT opzionali (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Fase singola (L/N/E) o trifase (L1/L2/L3/N/FG) opzionale;
* Nessun UV o IR e completamente privo di mercurio;
* L80/B10 @ 62.000h;
* Personalizzazione supportata per progetti speciali;
Opzioni:
> Driver: / Driver TRIDONIC /BOKE Non-SELV con tecnologia DIP opzionale.
> 3 CCT opzionali (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

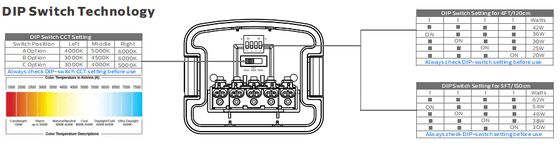

> Alimentazione commutabile tramite DIP Switch;
> Controlli e dimmerazione: 1-10V, DALI, Sensore di movimento, Sensore di luce diurna, Zigbee ed Emergenza;

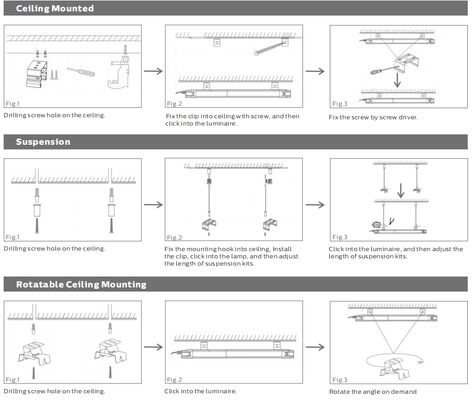

> Installazione: Montaggio a soffitto | Sospensione | Montaggio a parete girevole;
> Sostituzione per NCF fluorescenti;
> Officine e magazzini;
> Garage e parcheggi;
> Impianti sportivi;
> Corridoio/Galleria/Corridoio;
> Luoghi esterni e interni;
| Lunghezza/mm Dimensione A / mm Dimensione B / mm Dimensione C / mmDimensione D / mm |
| 600 2 piedi/605 630 84 69 |
| 1200 4 piedi/1205 1230 84 69 |
| 1500 5 piedi/1505 1530 84 69 |
| Sistema generale |
| Materiale dell'alloggiamento: PC estruso secondo lo standard UNE-EN ISO 21305-1:2020, filtro UV condizionale (IK10) |
| Materiale del diffusore: PC estruso secondo lo standard UNE-EN ISO 21305-1:2020, filtro UV condizionale (IK10) |
| Colore dell'alloggiamento: Bianco (RAL9016), Altri colori opzionali |
| Guarnizioni di tenuta: Schiuma di silicone |
Dissipazione termica dei LED: Attraverso il corpo dell'apparecchio 6063 AL senza alette, senza fluidi conduttivi. Dissipazione a convezione passiva
garantendo il contatto termico con i moduli LED attraverso una pasta saldante senza piombo ad alta conduttività |
| Anticondensa: Valvola di bilanciamento della pressione per garantire il rilascio dell'umidità, evitare la condensa e mantenere la tenuta IP dell'apparecchio |
| Finitura: Verniciato elettrostaticamente e sublimato in forno. Resistente alla corrosione |
| Altezza di montaggio consigliata: 2 - 8 metri |
| Manutenzione: Cappuccio terminale a scatto rapido per una facile installazione |
| Driver: Corrente costante con potenza opzionale regolabile tramite DIP switch, integrato nell'apparecchio, precablato |
| Controllo dimmerazione: ON-OFF | Dimmerazione 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Grado di protezione): IP65 |
| IK (Resistenza agli urti): IK10 |
| Classe di protezione: Classe Ⅰ |
| Filo incandescente: 850°C (Sotto i 30 secondi) |
| Pressacavo: Pressacavo M20 (Nylon) |
| Installazione: Montaggio a soffitto | Sospensione | Montaggio a parete girevole |

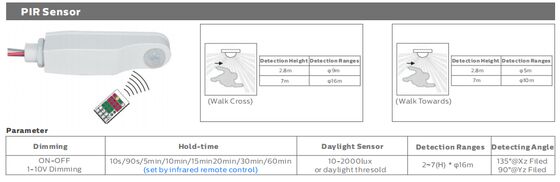

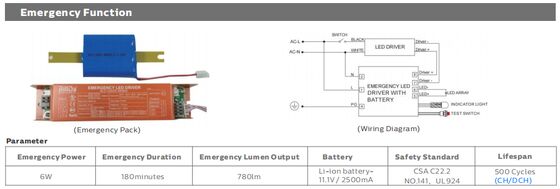

| Funzione intelligente: Sensore PIR | Sensore a microonde | Emergenza |
| Sistema elettrico |
| Cablaggio passante: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 fili per opzione |
| Tensione principale: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fattore di potenza (PF): ≥0,96 |
| Distorsione armonica totale (THD): ＜10% |
| Tipo di uscita: Non-SELV (non isolato) |
| Fattore di sfarfallio: ＜1% |
| Misura della visibilità stroboscopica (SVM): ＜0,4 |
| Percepibilità degli effetti stroboscopici (Pst): ＜1 |
| Connessione terminale: Cappuccio terminale a scatto rapido per una facile installazione, vassoio scorrevole per una facile sostituzione e manutenzione opzionale |
| Potenza degli apparecchi B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modulo tramite interruttori automatici LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema fotometrico |
| LED: SMD2835 (1W) |
|
CCT (Temperatura colore correlata): CCT singolo (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT opzionali (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K a scelta)
|
| CRI (Indice di resa cromatica): >80Ra per standard (>90Ra per CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| EEC (Classe di efficienza energetica): A++ |
| SDCM (Deviazione standard della corrispondenza dei colori): ＜5 (SDCM<3 Opzionale) |
|
UGR (4H, 8H) : 24,9 (Trasversale)
23,4 (Longitudinale)
|
| Angolo del fascio: 120° |
| Durata utile media dell'apparecchio: 62.000 ore (L80B10) |
| Manutenzione del flusso luminoso a e.o.l. >70% |
| Efficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opzionale |
| Lunghezza 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potenza nominale: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Lumen erogati
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Condizioni operative |
| Temperatura/umidità di esercizio: - 20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, non condensato |
| Temperatura/umidità di stoccaggio: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, non condensato |
| Tempo utile medio dei LED L90B10: ≥0,96 |
| Durata nominale nominale (Tp<70℃): Fino a 100.000 ore |
| MTBF del driver: 500.000 ore, MIL-HDBK-217F (25℃) |
| Resistente alle vibrazioni: 10~500Hz, 5G 12min / 1 ciclo, periodo per 72min. Ciascuno lungo gli assi X, Y, Z |
| Rumore acustico: ＜25dB (distanza di 30 cm, funzionamento normale) |
| Garanzia: 5 anni (estendibile fino a 7 anni) |
| Certificazioni |
| Certificato globale: ENEC | CE | RoHS | D-mark | KEMA-KEUR Elencato, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direttive di sicurezza: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direttive EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Altre direttive: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolleranza del flusso luminoso, tolleranza della potenza e tolleranza della temperatura colore ±5%, 5000K e CRl>80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati in conformità alla norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79.
* Informazioni aggiornate sui prodotti e termini di garanzia generali disponibili sul nostro sito Web www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e sulle potenze per i singoli indici sono indicate nella scheda tecnica del prodotto.
* I valori possono essere soggetti a modifiche a causa del binning dei LED.
* I parametri nella scheda tecnica sono forniti per Ta=25°C, basati su 4000K/80Ra, 10% di efficienza in più con 70Ra

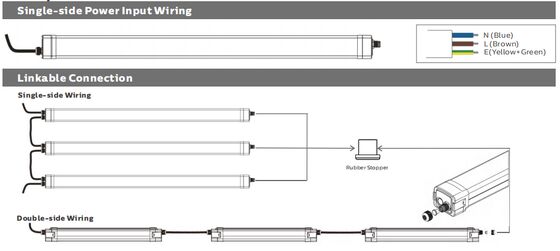

Connessione collegabile:
| Lunghezza/mmScatola interna Scatola esterna QTY”/CTN Unità N.W G.W/Cartone |
| 2 piedi/600 670x90x80mm 685x285x265mm 9PCS 1,6Kg 16,9Kg |
| 4 piedi/1200 1270x90x80mm 1285x285x265mm 9PCS 2,4Kg 23,9Kg |
| 5 piedi/1500 1570x90x80mm 1585x285x265mm 9PCS 3,4Kg 33,6Kg |
Si prega di leggere tutte le istruzioni seguenti prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o tecnico qualificato in conformità con il National Electrical Code e i relativi codici locali.
* Disimballare ed esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non utilizzarla!
Dichiarazione:
Secondo lo standard internazionale degli apparecchi a LED, qui DUALRAYS dichiara formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti neutri interni o semi-esterni. Nel frattempo DUALRAYS promette la piena garanzia per i prodotti.
Qualsiasi applicazione in ambienti severi, tra cui alta/bassa temperatura, alta umidità, alta salinità, alta ammoniaca, ecc. non è consentita senza la conferma ufficiale del produttore. In caso di errata applicazione, la politica di garanzia non è più garantita.
