* LED SAN'AN SMD2835 ad alta luminosità, TRIDONIC/ non-SELV High PF Flicker-free Driver DIP Switch regolazione di potenza opzionale;

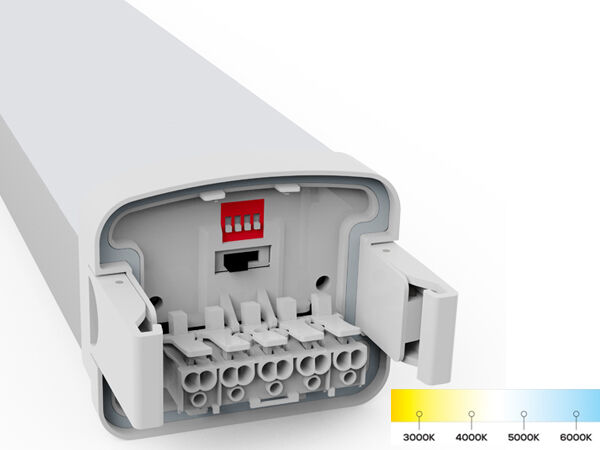

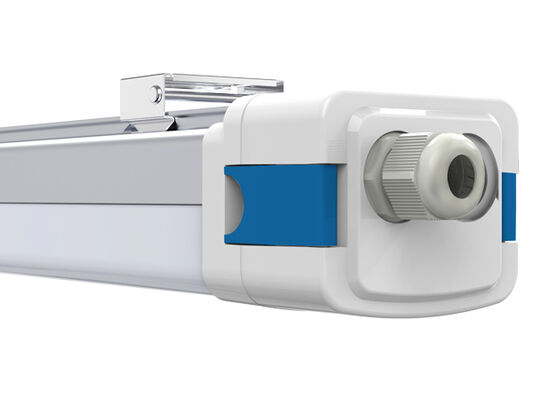

* Disegno della bussola Cappuccio termico, rapido e comodo da aprire e rinchiudere per il cablaggio, migliora notevolmente l'efficienza e risparmia costi di manodopera;
* Protezione IP65 / IK10;
* angolo di 120° del fascio;
*a. un'unità di comando di potenza superiore a 50 W;
* Impianti multipli: sospensione, montaggio a parete;
* Vari controlli intelligenti: 1-10V, DALI, sensore di movimento, sensore di luce diurna, Zigbee e emergenza;
* 3 CCT facoltativo (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* L'indicatore di velocità deve essere in grado di rilevare la velocità di un veicolo.
* non UV o IR e completamente privo di mercurio;
* L80/B10 @ 62.000h;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Conduttore: / TRIDONIC / BOKE Non-SELV driver con tecnologia DIP opzionale.
> 3 CCT facoltativi (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

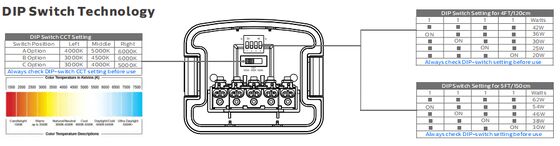

> Potenza commutabile DIP;
> Controlli e attenuazione: 1-10V, DALI, sensore di movimento, sensore di luce diurna, Zigbee e emergenza;
> Installazione: montato al soffitto. Sospesa. Montato a parete.
> Sostituzione di NCF fluorescenti;

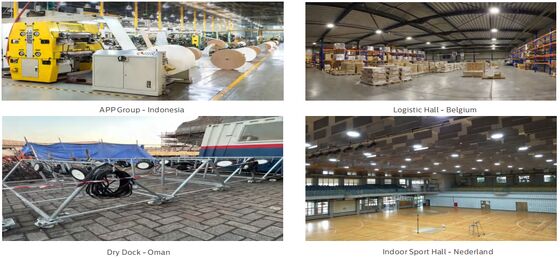

> Laboratori e magazzini;
> Parcheggi e parcheggi;
> impianto sportivo;
> Corridoio/Galleria/Corridoio;
> Luoghi all'aperto e interni;
| Lunghezza/mm Dimensione A / mm Dimensione B / mm Dimensione C / mmDimensione D / mm |
| 600 2ft/605 630 84 69 |
| 1200 4ft/1205 123084 69 |
| 1500 5ft/1505 153084 69 |
| Sistema generale |
| Materiale dell'alloggiamento: PC estruso secondo la norma UNE-EN ISO 21305-1:2020, condizionato dal filtro UV ((IK10) |
| Materiale diffusore: PC estruso secondo la norma UNE-EN ISO 21305-1:2020, condizionato dal filtro UV ((IK10) |
| Colore dell'alloggiamento: Bianco (RAL9016), altri colori facoltativi |
| Gassetti di tenuta: schiuma di silicone |
LED Dissipazione termica: attraverso il corpo del luminario 6063 AL senza pinne, senza fluidi conduttivi.
garantire il contatto termico con i moduli LED attraverso una pasta di saldatura senza piombo ad alta conduttività |
| Anticondensazione: valvola di bilanciamento della pressione per garantire il rilascio di umidità,evitare la condensazione e mantenere l'instabilità IP dell'impianto di illuminazione |
| Finitura: spruzzata elettrostaticamente e sublimata nel forno. |
| Altezza raccomandata: da 2 a 8 metri |
| Manutenzione: cappuccio di chiusura veloce per una facile installazione |
| Guida: corrente costante con potenza opzionale regolabile tramite interruttore DIP, incorporato nell'apparecchio di illuminazione, pre-cablato |
| Controllo di attenuazione: ON-OFF. 1-10V attenuazione. DALI-2. Mesh. Zigbee. |
| IP (indice di protezione contro l'ingresso): IP65 |
| IK (resistenza agli urti): IK10 |
| Classe di protezione: classe I |
| Filtro luminoso: 850°C (meno di 30°C) |

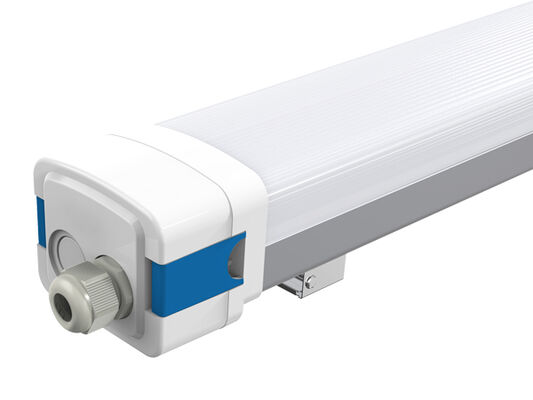

| Glandola del cavo: Glandola del cavo M20 (Nylon) |
| Installazione: montato al soffitto. Sospesa. Montato a parete. |
| Funzione intelligente: Sensore PIR. Sensore a microonde. Emergenza. |
| Sistema elettrico |

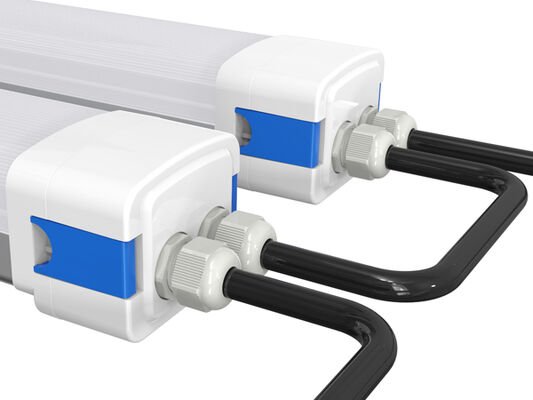

| Cablaggio attraverso: 3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 fili attraverso per opzione |
| Tensione principale: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fattore di potenza (PF): ≥ 0.96 |
| Distorsione armonica totale (THD): < 10% |
| Tipo di uscita: non SELV ((non isolato) |
| Fattore di lampeggiamento: < 1% |
| Misurazione della visibilità stroboscopica (SVM): <0.4 |
| Perceptibilità degli effetti stroboscopici (Pst): < 1 |
| Connessione del terminale: tappo terminale a scatto rapido per una facile installazione,vassoio di ingranaggi scorrevoli per una facile sostituzione e manutenzione facoltativo |
| Luminari Potenza B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modulo tramite interruttori LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema di fotometria |
| LED: SMD2835 (1W) |
|
CCT (temperatura del colore correlata): CCT singolo (3000K, 4000K, 5000K, 5700K, 6500K)
3 CCT opzionali (3000-4000-5000K.
|
| CRI (Color Rendering Index): > 80Ra per lo standard (> 90Ra per il CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| CEE (classe di efficienza energetica): A++ |
| SDCM (deviazione standard di abbinamento dei colori): < 5 (SDCM < 3 facoltativo) |
|
UGR (4H, 8H): 24,9 (Cross)
23.4 (longitudinale)
|
| Angolo del fascio: 120° |
| Durata media di vita utile dell'alluminio: 62.000 ore (L80B10) |
| Mantenimento del lumen a e.o.l. > 70% |
| L'efficienza luminosa: 130LPW (PROLine) |
| Lunghezza 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potenza nominale: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2,600lm 3,900lm 3,900lm 5,200lm Max. 5,460lm 5,200lm 7,800lm Max. 8,060lm |
Lumens consegnati
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Condizione di funzionamento |
| Temperatura di funzionamento / umidità: - 20 ~ + 60 °C (-4 °F ~ 140 °F) / 5 ~ 85% RH, non condensato |
| Temperatura / umidità di conservazione: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, non condensato |
| L'intervallo di tempo utile medio del LED L90B10: ≥0.96 |
| Durata di vita nominale (Tp < 70°C): fino a 100.000 ore |
| Per il conduttore MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistenza alle vibrazioni: 10~500Hz,5G 12min / 1 ciclo, periodo di 72min. Ciascuno lungo gli assi X,Y,Z |
| Noise acustica: < 25 dB (30 cm di distanza, funzionamento normale) |
| Garanzia: 5 anni (prorrogabile fino a 7 anni) |
| Certificazioni |
| Certificato globale: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Direttive di sicurezza: EN 60598-1. |
| Direttive EMC: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Altre direttive: IEC 62262 |
* Tolleranza al flusso luminoso, tolleranza alla potenza e tolleranza alla temperatura del colore ±5%, 5000K e CRl> 80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati secondo la norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79.
* Informazioni aggiornate sul prodotto e condizioni generali di garanzia disponibili sul nostro sito www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e le potenze per i singoli indici sono riportate nella scheda informativa.
* I valori possono essere soggetti a variazioni a causa dell'abbinamento dei LED.
* I parametri riportati nella scheda dati sono indicati per Ta=25°C, basati su 4000K/80Ra, efficienza superiore del 10% con 70Ra
Connessione collegata:
| Lunghezza/mmCartone interno Cartone esterno QTY/CTN Unit N.W G.W/Cartone |
| 670x90x80mm 685x285x265mm 9PCS 1,6Kg 16,9Kg |
| 4ft/1200 1270x90x80mm 1285x285x265mm 9PCS 2.4Kg 23.9Kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9PCS 3.4kg 33.6kg |
Si prega di leggere tutte le istruzioni di seguito riportate prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o da un tecnico qualificato in conformità con il codice elettrico nazionale e i corrispondenti codici locali.
* Scaricare e esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non usarla!
Dichiarazione:
Secondo lo standard internazionale per gli apparecchi a LED,qui DUALRAYS afferma formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti interni o semi-esterni neutriNel frattempo, DUALRAYS promette una garanzia completa per i prodotti.
Non è consentita alcuna applicazione in ambienti estremi, comprese temperature elevate/basse, umidità elevata, salinità elevata, ammoniaca elevata ecc., senza la conferma ufficiale del fabbricante.In caso di errore di applicazione, la garanzia non è più garantita.
