* LED SMD2835 SAN'AN ad alta luminosità, driver DIP senza scintillio ad alta PF regolazione della potenza opzionale;

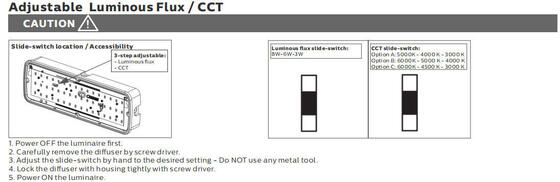

* Potenza e 3 CCT commutabili;
* Livello di protezione: IP65 / IK10;

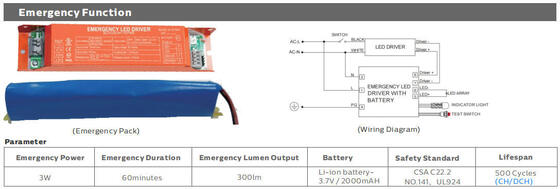

*Emergenza con
3W@1;
* Installazioni multiple: montaggio a soffitto, montaggio a parete facoltativo;

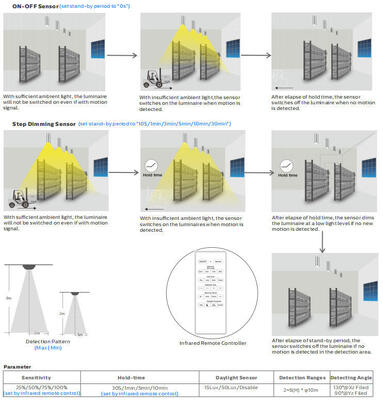

* Vari controlli intelligenti: 1-10V, sensore di movimento, sensore di luce diurna e emergenza;
* non UV o IR e completamente privo di mercurio;
* L80/B10 @ 52.000h;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Conduttore: Conduttore con potenza e 3CCT commutabile.
> Controlli e attenuazione: 1-10V, sensore di movimento, sensore di luce diurna e emergenza;
> Installazione: montaggio a soffitto, montaggio a parete;

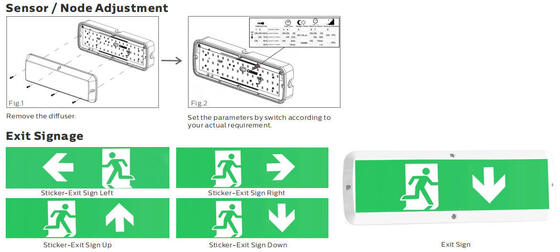

> Segnaletica di uscita di emergenza con adesivo a 4 direzioni;
> sostituzione diretta degli apparecchi di illuminazione con lampade fluorescenti;
> Corridoi, scale, aree di ingresso, hall dell'ascensore, gallerie;
> passaggi, sotterranei;
> Portali, porticati, balconi, facciate, magazzini;
> Bagni e servizi igienici;
> aree pubbliche;
| Sistema generale |

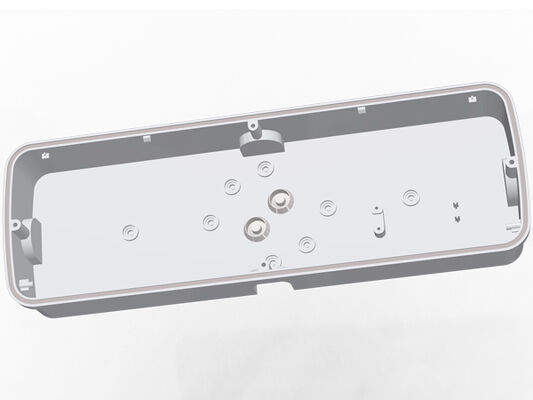

| Housing Material: Extruted PC according to the UNE-EN ISO 21305-1:2020 standard, UV filter conditional ((IK10) |
| Diffuser Material: Extruted PC according to the UNE-EN ISO 21305-1:2020 standard, UV filter conditional ((IK10) |
| Colore dell'alloggiamento: Bianco (RAL9016), altri colori facoltativi |
| Gassetti di tenuta: schiuma di silicone |
LED Dissipazione termica: attraverso il corpo del luminario 6063 AL senza pinne, senza fluidi conduttivi.
garantire il contatto termico con i moduli LED attraverso una pasta di saldatura senza piombo ad alta conduttività |
|
Tipo di lampada: LED intercambiabile
|
| Uscita di luce: diretta |
| Altezza raccomandata: da 2 a 4 metri |
| Manutenzione: Diffusore aperto / chiuso con vite |
| Guida: corrente costante con potenza opzionale regolabile tramite interruttore DIP, incorporato nell'apparecchio, pre-cablato |
| Controllo di attenuazione: ON-OFF. |
| IP (indice di protezione contro l'ingresso): IP65 |
| IK (resistenza agli urti): IK10 |
| Classe di protezione: classe II / classe III facoltativo |
| Filtro luminoso: 850°C (meno di 30°C) |
| Glandola del cavo: PG11 / M16 Glandola del cavo Max (Nylon o SS304/316 Glandola del cavo Opzionale) |
| Installazione: montato al soffitto. |

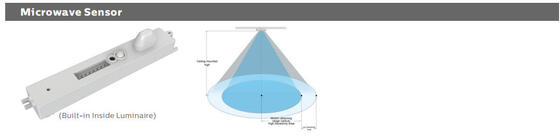

| Funzione intelligente: Sensore a microonde. Emergenza. Sensore a microonde + emergenza. |
| Sistema elettrico |
| Cablaggio attraverso: 3*0,75mm2 3*1,0mm2 3*1,5mm2 fili attraverso per opzione |
| Tensione principale: 220~240VAC/ 50/60Hz, 180-264VDC AC/DC24~42V opzionale |
| Fattore di potenza (PF): ≥ 0.92 |
| Distorsione armonica totale (THD): < 10% |
| Tipo di uscita: non SELV ((non isolato) |
| Fattore di lampeggiamento: < 1% |
| Misurazione della visibilità stroboscopica (SVM): <0.4 |
| Perceptibilità degli effetti stroboscopici (Pst): < 1 |
| Connessione terminale: pinza a spinta |
| Modulo tramite interruttori LSS Lampade Potenza B10A B16A C10A C16A |
| 8W 175 275 245 395 |
| Sistema di fotometria |

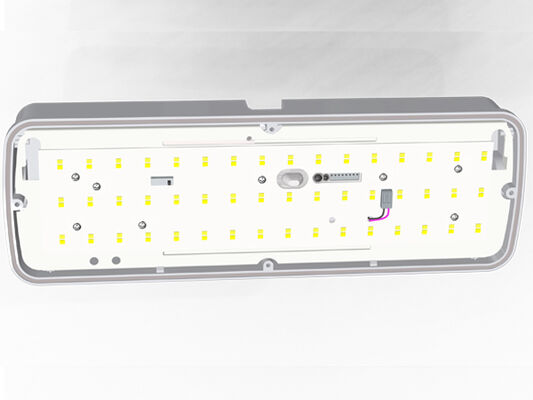

| LED: SMD2835 (1W) |
| CCT (temperatura del colore correlata): CCT singolo (3000K, 4000K, 5000K, 5700K, 6500K) |
| 3CCT opzionale (3000-4000-5000K. |
| CRI (Color Rendering Index): > 80Ra per lo standard (> 90Ra per il CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| CEE (classe di efficienza energetica): A++ |
| SDCM (deviazione standard di abbinamento dei colori): < 5 (SDCM < 3 facoltativo) |
|
UGR (4H, 8H): 24,9 (Cross)
23.4 (longitudinale)
|

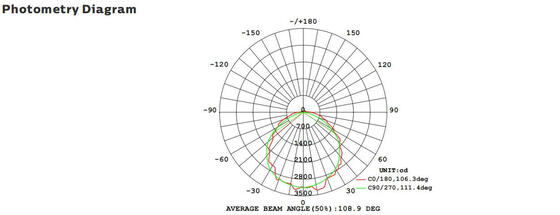

| Angolo del fascio: 120° |
| Durata media di vita utile dei luminari: 52.000 ore (L80B10) |
| Mantenimento del lumen a e.o.l. > 70% |
| L'efficienza luminosa: 100LPW (BASEL) |
| Potenza nominale: 8W 8W DIP ((3W~8W) |
| Lumens forniti @ 5000K, CRl> 80 (BASE) 800lm Max.800lm |
| Condizione di funzionamento |
| Temperatura di funzionamento / umidità: -20 ~ + 50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, non condensato |
| Temperatura di conservazione / umidità: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, non condensato |
| L'intervallo di tempo utile medio del LED L90B10: ≥0.96 |
| Durata di vita nominale (Tp < 70°C): fino a 100.000 ore |
| Per il conduttore MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Vibration Resistant: 10~500Hz,5G 12min / 1cycle,periodo di 72min. ciascuna lungo gli assi X,Y,Z |
| Noise acustica: < 25 dB (30 cm di distanza, funzionamento normale) |
| Garanzia: 5 anni |
| Certificazioni |
| Certificato globale: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Direttive di sicurezza: EN 60598-1. |
| Direttive EMC: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Altre direttive: IEC 62262 |
* Tolleranza al flusso luminoso, tolleranza alla potenza e tolleranza alla temperatura del colore ±5%, 5000K e CRl> 80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati secondo la norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79.
* Informazioni aggiornate sul prodotto e condizioni generali di garanzia disponibili sul nostro sito www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e le potenze per i singoli indici sono riportate nella scheda informativa.
* I valori possono essere soggetti a variazioni a causa dell'abbinamento dei LED.
* I parametri riportati nella scheda dati sono indicati per Ta=25°C, basati su 4000K/80Ra, efficienza superiore del 10% con 70Ra

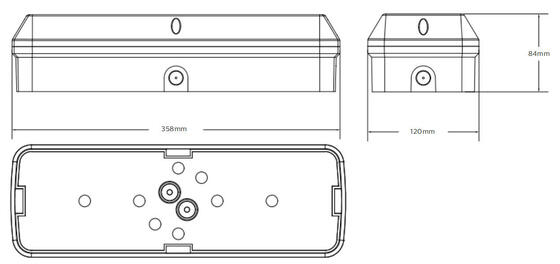

Montaggio a soffitto:

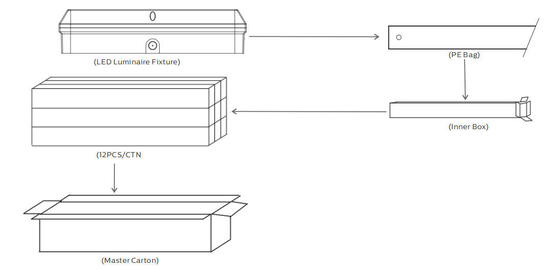

| Lunghezza/mmCartone interno Cartone esterno QTY/CTN Unit N.W G.W/Cartone |
| 600 733x93x93mm 748x294x304mm 9PCS 1.4Kg 13.2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2.1Kg 19.8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2.8Kg 26.4Kg |

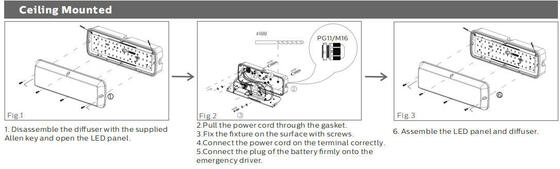

Si prega di leggere tutte le istruzioni di seguito riportate prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o da un tecnico qualificato in conformità con il codice elettrico nazionale e i corrispondenti codici locali.
* Scaricare e esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non usarla!
Dichiarazione:
Secondo lo standard internazionale per gli apparecchi a LED,qui DUALRAYS afferma formalmente che i prodotti della serie DUALRAYS Bulk Head LED Porch Light possono essere applicati solo in ambienti interni o semi-esterni neutriNel frattempo, DUALRAYS promette una garanzia completa per i prodotti.
Non è consentita alcuna applicazione in ambienti estremi, comprese temperature elevate/basse, umidità elevata, salinità elevata, ammoniaca elevata ecc., senza la conferma ufficiale del fabbricante.In caso di errore di applicazione, la garanzia non è più garantita.
