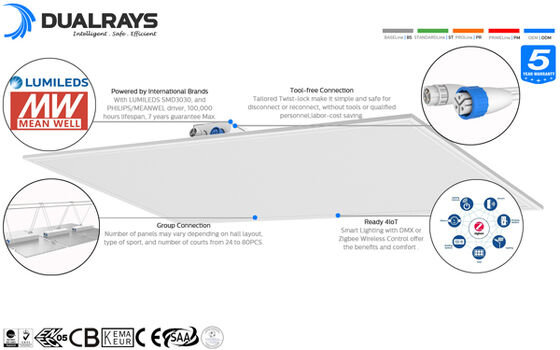

* LED 2D ad alta luminosità SAN'AN/LUMILEDS LUXEON SMD3030, SOSEN/Meanwell Driver opzionale;
* Soluzione di illuminazione per sale sportive al coperto con scarsa luce, particolarmente adatta;

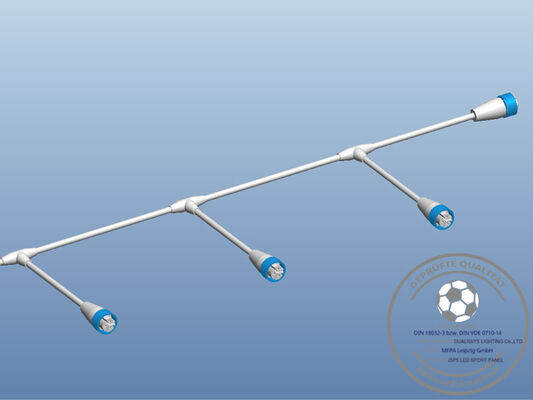

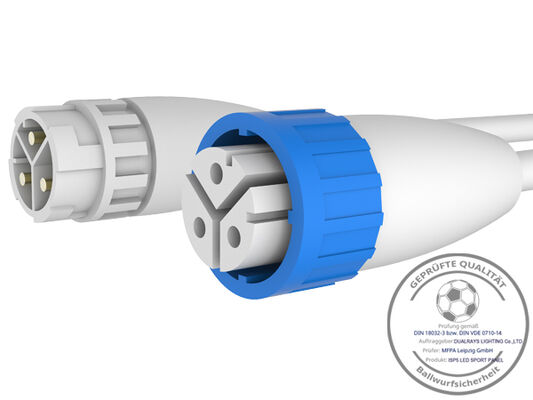

*Cavi a chiusura a torsione su misura per il controllo dell'alimentazione e dell'assorbimento per collegare rapidamente i pannelli tra loro;
*Mitsubishi 4T Laser Engraving PMMA, basso bagliore, in particolare per la soluzione di illuminazione del campo da tennis interno
* angolo di 120° del fascio;
* protezione IP20/IK10;
* UGR<22;
* Omologazione per prova di urto a sfera DIN18032-3 (DIN VDE 0710-13)

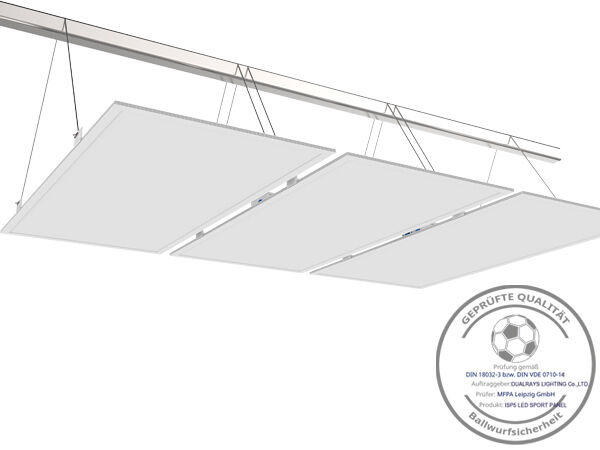

* Impianti multipli: sospensione, montaggio in soffitto facoltativo;
* Controlli intelligenti diversi: 1-10V, Zigbee e DALI opzionali;
* non UV o IR e completamente privo di mercurio;
* L80/B10 @ 96.000h;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Conduttore: MEANWELL / SOSEN / PHILIPS Non-SELV driver opzionale.

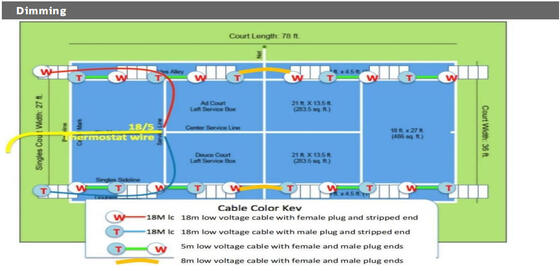

> Controlli e attenuazione: 1-10V, Zigbee e DALI opzionali;
> Installazione: sospensione, montaggio in soffitto opzionale;

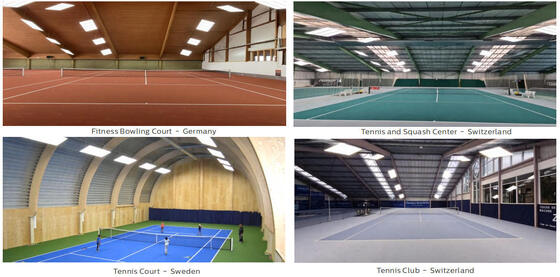

> campo da tennis;
> stadio sportivo interno;
> campo da badminton;
> Sala dello Sport;
> Corridoio/Galleria/Corridoio;
| Sistema generale |
| Materiale di alloggiamento: alluminio estruso secondo la norma EN755 |
| Materiale diffusore: PC estruso secondo la norma UNE-EN ISO 21305-1:2020, condizionato dal filtro UV ((IK10) |
| Colore dell'alloggiamento: Bianco (RAL9016), altri colori opzionali |
| Uniformità: > 0,70 (DIN EN 12193 classe I) |
LED Dissipazione termica: attraverso il corpo del luminario 6063 AL senza pinne, senza fluidi conduttivi.
garantire il contatto termico con i moduli LED attraverso una pasta di saldatura senza piombo ad alta conduttività |
| Tipo di lampada: LED intercambiabile |
| Uscita di luce: diretta |
| Altezza raccomandata: da 2 a 10 metri |
| Manutenzione: Diffusore aperto / chiuso con vite |
| Guida: corrente costante con potenza opzionale regolabile tramite interruttore DIP, incorporato nell'apparecchio, pre-cablato |
| Controllo di attenuazione: ON-OFF. |
| IP (indice di protezione contro l'ingresso): IP20 |
| IK (resistenza agli urti): IK10 |
| Classe di protezione: classe I |
| Filtro luminoso: 850°C (meno di 30°C) |
| Cable Entry: H05RN-F 3*1.5mm2 |
| Installazione: Montaggio in soffitto. |
| Funzione intelligente: emergenza |
| Sistema elettrico |
| Cablaggio attraverso: 3*1,5mm2 5*1,5mm2 3*2,5mm2 5*2,5mm2 fili attraverso per opzione |
| Tensione principale: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fattore di potenza (PF): ≥ 0.96 |
| Distorsione armonica totale (THD): < 10% |
| Tipo di uscita: non SELV ((non isolato) |
| Fattore di lampeggiamento: < 1% |
| Misurazione della visibilità stroboscopica (SVM): <0.4 |
| Perceptibilità degli effetti stroboscopici (Pst): < 1 |
| Connessione del terminale: 3*1,0 mm2 come supporto, cavo di attenuazione massimo 3x2,5 mm2 + 2x1,5 mm2, estremità libere del filo, lunghezza su misura |
| Luminari Potenza B10A B16A C10A C16A |
| Modulo tramite interruttori LSS 75W 18 29 26 42 |
| Sistema di fotometria |
| LED: SMD3030 (1,0W) |
| CCT (temperatura del colore correlata): CCT singolo (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (Color Rendering Index): > 80Ra per lo standard (> 90Ra per il CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| CEE (classe di efficienza energetica): A++ |
| SDCM (deviazione standard di abbinamento dei colori): < 5 (SDCM< 3 facoltativo) |
|
UGR (4H, 8H): 24,9 (Cross)
23.4 (longitudinale)
|

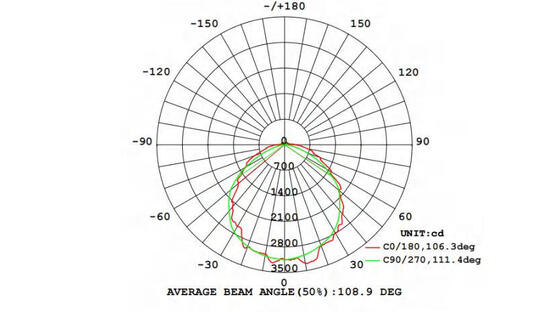

| Angolo del fascio: 120° |
| Durata media di vita utile dei luminari: 96.000 ore (L80B10) |
| Mantenimento del lumen a e.o.l. > 70% |
| L'efficienza luminosa: 150LPW (PRIMELine) |
| Potenza nominale: 75W |
Lumens consegnati
@ 5000K, CRl>80 (PRO) 11,250lm |
| Condizione di funzionamento |
| Temperatura di funzionamento / umidità: -20 ~ +50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, non condensato |
| Temperatura / umidità di conservazione: -40 ~ +60 °C (-40 °F ~ 140 °F) / 5 ~ 85% RH, non condensato |
| L'intervallo di tempo utile medio del LED L90B10: ≥0.96 |
| Durata di vita nominale (Tp < 70°C): fino a 100.000 ore |
| Per il conduttore MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Vibration Resistant: 10~500Hz,5G 12min / 1cycle,periodo di 72min. ciascuna lungo gli assi X,Y,Z |
| Noise acustica: < 25 dB (30 cm di distanza, funzionamento normale) |
| Garanzia: 5 anni (prorrogabile fino a 7 anni) |
| Certificazioni |
| Certificato globale: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL. |
| Direttive di sicurezza: EN 60598-1. |
| Direttive EMC: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Altre direttive: IEC 62262 |
* Tolleranza al flusso luminoso, tolleranza alla potenza e tolleranza alla temperatura del colore ±5%, 5000K e CRl> 80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati conformemente alla norma EN ISO 17025:2005 per la serie di norme EN13032 e alla norma LM-79.
* Informazioni aggiornate sul prodotto e condizioni generali di garanzia disponibili sul nostro sito www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e le potenze per i singoli indici sono riportate nella scheda informativa.
* I valori possono essere soggetti a variazioni a causa dell'abbinamento dei LED.
* I parametri riportati nella scheda dati sono indicati per Ta=25°C, basati su 4000K/80Ra, efficienza superiore del 10% con 70Ra

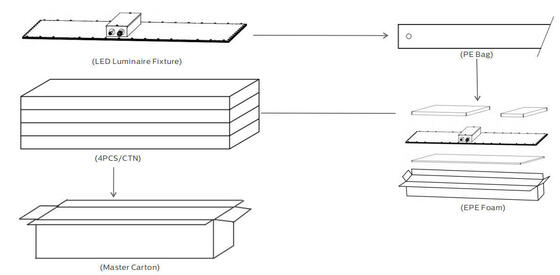

| ProdottoCartone interno Cartone esterno QTY/CTN Unit N.W G.W/Cartone |
| LED Sport Panel Nil 1240x630x210mm 4PCS 11.8Kg 51.2Kg |
Si prega di leggere tutte le istruzioni di seguito riportate prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o da un tecnico qualificato in conformità con il codice elettrico nazionale e i corrispondenti codici locali.
* Scaricare e esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non usarla!
Dichiarazione:
Secondo lo standard internazionale per gli apparecchi a LED,qui DUALRAYS sostiene formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti interni o semi-esterni neutriNel frattempo, DUALRAYS promette una garanzia completa per i prodotti.
Non è consentita alcuna applicazione in ambienti estremi, comprese temperature elevate/basse, umidità elevata, salinità elevata, ammoniaca elevata, ecc., senza la conferma ufficiale del fabbricante.In caso di errore di applicazione, la garanzia non è più garantita.
*ProfessionaleSquadra:>15 anni di esperienza, fabbrica propria, >10 ingegneri, potente capacità produttiva e sistema di gestione QC, forniscono prodotti e servizi di buona qualità;
* Marca affidabile:• ha costruito una cooperazione stabile e a lungo termine con i clienti europei, ha ottenuto un alto prezzo e una grande fiducia, e ha un magazzino nei Paesi Bassi per un servizio migliore;
*Fornire una simulazione DIALux:Inviaci i tuoi parametri delle applicazioni, come distanza, altezza, larghezza, ecc, il nostro team di ingegneri farà simulazione in base alla tua richiesta e ti consiglierà il miglior prodotto;
*Tutti i nostri luminari a LED sono conformi agli standard CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 elencati per i prodotti principali.
