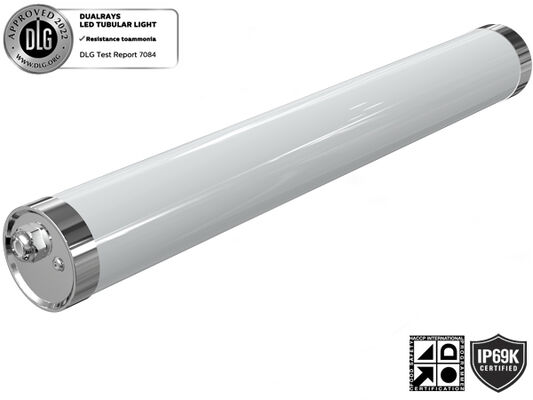

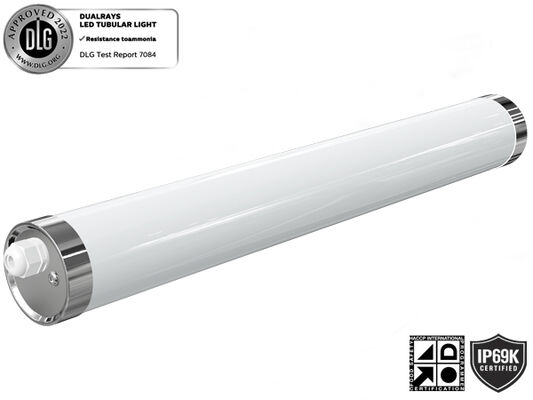

TB6 Luce tubolare a LED - Protezione industriale IP69K IK10
La luce tubolare a LED TB6 è progettata per resistere a condizioni ambientali estreme e funzionare in modo affidabile in ambienti duri e chimicamente esigenti.Costruito con materiali di prima qualità e un design robusto, questo apparecchio offre una resistenza eccezionale all'ammoniaca, all'inquinamento da zolfo e a varie sostanze chimiche, pur resistendo alla maggior parte dei disinfettanti e degli agenti di pulizia.
dotato di certificazione IP69K per la completa protezione dalla polvere e la capacità di pulizia ad alta pressione, insieme alla certificazione DLG per la durata ambientale dell'ammoniaca,questa luce è ideale per applicazioni agricoleEsso fornisce inoltre un'illuminazione sicura in ambienti industriali impegnativi, compresi impianti di galvanizzazione, impianti di fabbricazione di pneumatici, aree di stoccaggio,e luoghi con elevate concentrazioni chimicheIl materiale UV-resistente garantisce prestazioni all'aperto affidabili.
Caratteristiche principali e specifiche
- LED SAN'AN SMD2835 ad alta luminosità con driver senza lampeggianti LIFUD/BOKE/AGT
- Regolazione della potenza dell'interruttore DIP facoltativa
- Resiste alla pressione dell'acqua di 100 bar (1450 psi) e alle temperature fino a 80°C
- IP69K PMMA IK06 Antimoniaca/UV e PC IK10 Protezione UV
- angolazioni multiple del fascio: 120°/200°/280°/360° facoltativo
- Dispositivo di collegamento a cablaggio singolo o doppio

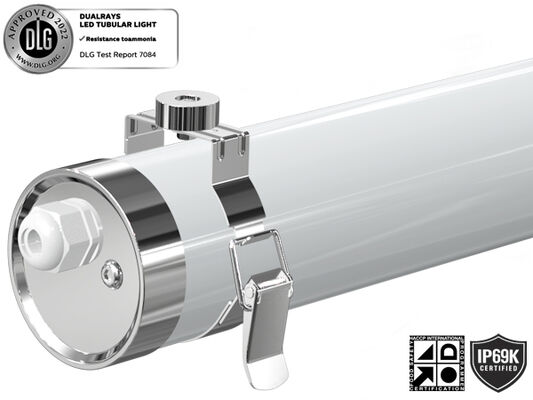

- Installazione versatile: sospensione, montaggio a parete, supporto magnetico
- Opzioni di controllo intelligenti: 1-10V, DALI, sensore di movimento, sensore di luce diurna, Zigbee e emergenza
- Nessuna emissione UV o IR, completamente privo di mercurio
- L80/B10 @ durata di vita di 61.000 ore
- Personalizzazione disponibile per progetti speciali
Opzioni disponibili
- Conduttore: TRIDONIC / BOKE Non-SELV
- Controlli e attenuazione: 1-10V, DALI, sensore di movimento, sensore di luce diurna, Zigbee e emergenza
- Angoli di fascia: 120°/200°/280°/360° facoltativi
- Installazione: sospensione, montaggio a parete, supporto magnetico
- Materiale: PC/PMMA facoltativo
Applicazioni raccomandate
- Sostituzione dell'illuminazione fluorescente NCF
- Impianti di trasformazione alimentare
- Impianti chimici
- Magazzini per animali
- Servizi di lavaggio auto
- Luoghi esterni e interni
Specifiche tecniche
Sistema generale
| Materiale per le abitazioni |
PC/PMMA estruso secondo la norma UNE-EN ISO 21305-1:2020, condizionato al filtro UV (IK10) |
| Materiale diffusore |
PC/PMMA estruso secondo la norma UNE-EN ISO 21305-1:2020, condizionato al filtro UV (IK10) |
| Colore dell'alloggiamento |
Bianco (RAL9016), altri colori facoltativi |
| Gassetti di tenuta |
Fumi di silicone |
| LED Dissipazione termica |
Attraverso il corpo della luminaria 6063 AL senza pinne, senza fluidi conduttivi. |
| Anticondensazione |
Valvola di bilanciamento della pressione per garantire il rilascio di umidità, evitare la condensazione e mantenere l'inseguezza IP |
| Finisci. |
Spruzzati elettrostaticamente e sublimati in forno, resistenti alla corrosione |
| Altezza raccomandata |
2 - 8 metri |
| Servizi di manutenzione |
Cappuccio termico con vite per l'installazione |
| Guidatore |
Corrente costante, incorporata nell'apparecchio di illuminazione, pre-cablato |
| Controllo di attenuazione |
ON-OFF. Dimming da 1 a 10 V. DALI-2. Mesh. Zigbee. |
| Classificazione IP |
IP67 / IP69K |
| Classificazione IK |
IK10 |
| Classe di protezione |
Classe I |
| Filtro luminoso |
850°C (meno di 30°C) |
| Glandola del cavo |
Glandola di cavo M20 (Glandola di cavo di nylon o SS304/316 opzionale) |
| Installazione |
Montato al soffitto. Sospesa. Montato a magnete. |
| Funzione intelligente |

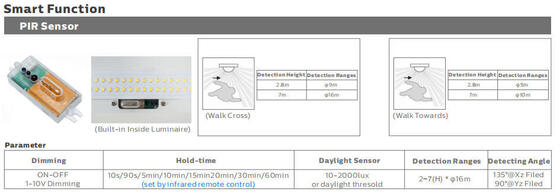

Sensore PIR. Sensore a microonde. Emergenza. |
Sistema elettrico
| Fabbricazione a partire da prodotti della voce 8528 |
3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 fili per opzione |
| Voltaggio principale |
220~240VAC/ 50/60Hz, 180-264VDC |
| Fattore di potenza |
≥ 0.96 |
| Distorsione armonica totale (THD) |
< 10% |
| Tipo di uscita |
Non SELV (non isolato) |
| Fattore di lampeggiamento |
< 1% |
| Misurazione della visibilità stroboscopica (SVM) |
< 0.4 |
| Perceptibilità degli effetti stroboscopici (Pst) |
< 1 |

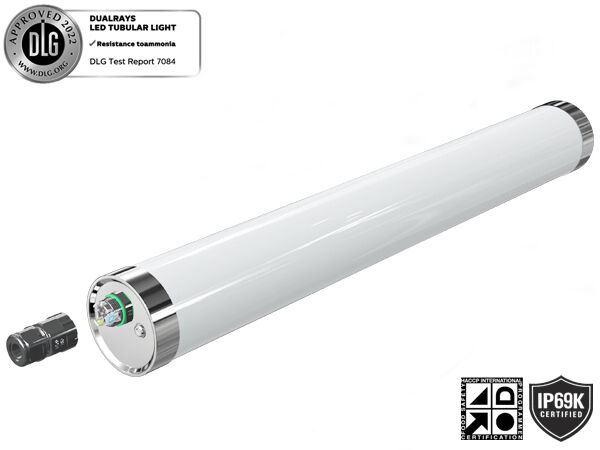

| Connessione terminale |
Cappuccio a vite veloce per un facile cablaggio |
| Potenza dei luminari |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40 W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60 W |
23 |
37 |
34 |
52 |
Sistema di fotometria
| LED |
SMD2835 (1W) |
| CCT (temperatura del colore correlata) |
Single CCT (3000K. 4000K. 5000K. 5700K. 6500K) |
| CRI (indice di riproduzione del colore) |
> 80Ra per lo standard (> 90Ra per il CRI superiore disponibile) |
| Sicurezza fotobiologica |
RG0 (esente da rischio) |
| CEE (classe di efficienza energetica) |
A++ |
| SDCM (deviazione standard di abbinamento dei colori) |
< 5 (SDCM < 3 facoltativo) |
| UGR (4H, 8H) |
24.9 (cross) 23.4 (longitudinale) |
| Angolo del raggio |
120°. 280°. 360° opzionale. |
| Durata media di vita utile degli apparecchi |
61,000 ore (L80B10) |
| Manutenzione luminosa a e.o.l. |
> 70% |
| Efficienza luminosa |
130LPW (PROLine) ∙ 160LPW (PRIMELine) opzionale |

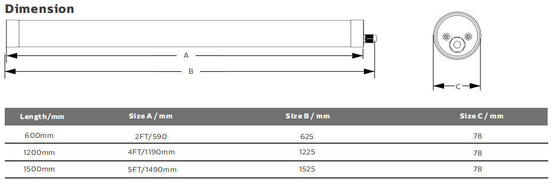

| Distanze |
2ft/600mm |
4FT/1200mm |
5ft/1500mm |
| Potenza nominale |
20W |
30W |
30W |
| Lumen consegnato @ 5000K, CRI>80 (PRO) |
2600 ml. |
3900 ml |
3900 ml |
| Lumen consegnato @ 5000K, CRI>80 (PRIME) |
3200 ml. |
4800 ml. |
4800 ml. |
Condizioni di funzionamento
| Temperatura/umidità di funzionamento |
-20~ +60°C (-4°F ~ 140°F) / 5~85% RH, non condensato |
| Temperatura di conservazione / umidità |
-40~ +80°C (-40°F ~ 176°F) / 5~85% RH, non condensato |
| Tempo di utilizzo medio del LED L90B10 |
≥ 0.96 |
| Durata di vita nominale (Tp < 70°C) |
Fino a 100.000 H |
| Conducibile |
500,000H, MIL-HDBK-217F ((25°C) |
| Resistenza alle vibrazioni |
10~500Hz, 5G 12min / 1 ciclo, periodo di 72min. Ciascuno lungo gli assi X, Y, Z |
| Rumore acustico |
< 25dB (distanza di 30 cm, funzionamento normale) |
| Garanzia |
5 anni |
Certificazioni
| Certificato globale |
ENEC CE RoHS D-mark KEMA-KEUR Listed SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Direttive in materia di sicurezza |
EN 60598-1 -- EN 60598-2-3 -- EN 62493 -- IEC 62471 |
| Direttive EMC |
E' un'esperienza che mi ha fatto pensare a questo. E' una esperienza che mi ha fatto pensare a questo. |
| Altre direttive |
IEC 62262 -- EN 13032-4 -- EN 62717 -- EN 6272-1 -- EN 6272-2-1 -- EN 61643-11 |
* Tolleranza al flusso luminoso, tolleranza alla potenza e tolleranza alla temperatura del colore ±5%, 5000K e CRI> 80.
* Fascio luminoso, distribuzione dell'intensità luminosa ed efficienza luminosa esaminati conformemente alla norma EN ISO 17025:2005 per la serie di norme EN13032 e la norma LM-79.
* Informazioni aggiornate sul prodotto e condizioni generali di garanzia disponibili sul nostro sito www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e le potenze per i singoli indici indicati sulla scheda di dati del prodotto.
* I valori possono essere soggetti a variazioni a causa dell'abbinamento dei LED.
* Parametri nella scheda dati forniti per Ta=25°C, basati su 4000K/80Ra, efficienza superiore del 10% con 70Ra
Metodi di installazione

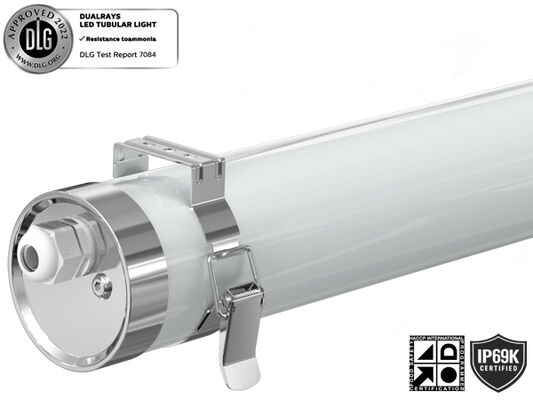

Montaggio in soffitto
Forare un foro di vite sul soffitto, fissare la pinza nel soffitto con una vite, premere il dispositivo con la mano.

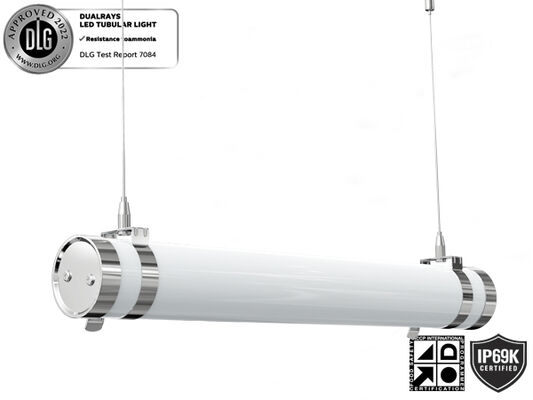

Sospensione
Perforare il buco di vite sul soffitto, premere con la mano il luminario con forza, installare e fissare il gancio di montaggio nel soffitto e la clip, quindi regolare la lunghezza dei kit di sospensione.

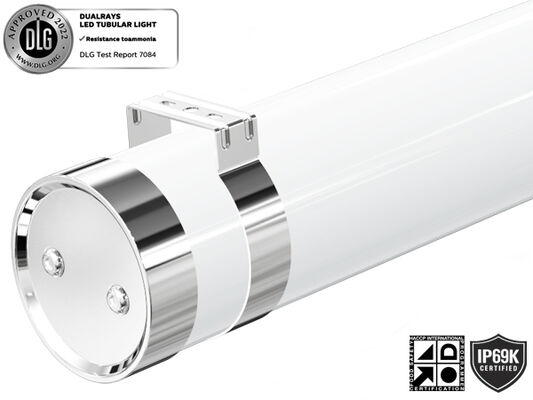

Montaggio a soffitto rotabile
Forare un foro di vite sul soffitto, cliccare sul luminario con le pinze, ruotare l'angolo su richiesta.
Montaggio magnetico

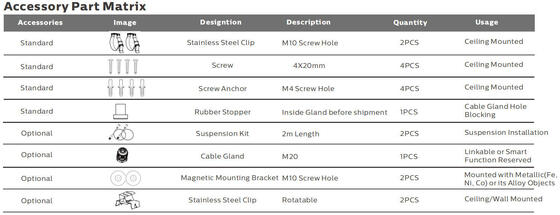

Prendere le pinze 2PCS con anelli magnetici dalla confezione dei componenti.Co) o la sua superficie di oggetti in lega, a seconda dei requisiti.

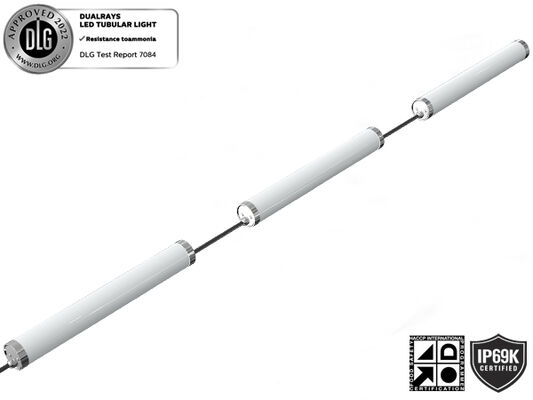

Connessione collegata
Specificativi dell'imballaggio
| Lunghezza/mm |
Casella interna |
Cartone esterno |
QTY/CTN |
Unità N.W. |
G.W/Cartone |
| 600 |
733x93x93mm |
748x294x304 mm |
9PCS |
1.4 kg |
13.2 kg |
| 1200 |
1333x93x93 mm |
1348x294x304 mm |
9PCS |
2.1 kg |
190,8 kg |
| 1500 |
1633x93x93 mm |
1648x294x304 mm |
9PCS |
20,8 kg |
26.4 kg |
Istruzioni per l'installazione e la sicurezza
- Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione
- La lampada deve essere installata e utilizzata da un elettricista o tecnico qualificato in conformità al codice elettrico nazionale e ai corrispondenti codici locali.
- Scaricare e esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte è stata danneggiata durante il trasporto
- Se la lampada è danneggiata, non usarla!
Dichiarazione del fabbricante
Secondo lo standard internazionale per i luminari a LED,DUALRAYS sostiene formalmente che i prodotti della serie DUALRAYS LED Highbay Light (UFO Highbay) possono essere applicati solo in ambienti interni o semi-esterni neutri. DUALRAYS promette una garanzia completa per i prodotti. Qualsiasi applicazione in ambienti difficili, comprese temperature elevate/basse, umidità elevata, salinità elevata, ammoniaca elevata ecc.non è consentito senza una conferma ufficiale del fabbricanteIn caso di applicazione errata, la garanzia non è più garantita.
Capacità dell'azienda
- Squadra professionale:>15 anni di esperienza, fabbrica propria, team di >10 ingegneri, potente capacità produttiva e sistema di gestione QC
- Marchio affidabile:Stabilizzato la cooperazione a lungo termine con i clienti europei, magazzino nei Paesi Bassi per un servizio migliore
- Simulazione DIALux:Il nostro team di ingegneri fornisce servizi di simulazione basati sui parametri delle vostre applicazioni
- Norme di qualità:Tutti gli apparecchi di illuminazione a LED sono conformi alle norme CE, RoHS con certificazioni TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informazioni relative alla spedizione
Per gli ordini di piccole dimensioni, si raccomanda la spedizione espressa. Per gli ordini di grandi dimensioni, la spedizione via mare o in treno (destinazione Europa) è più conveniente, ma richiede più tempo.Suggeriamo il trasporto aereo all' aeroporto e la consegna a porta aperta da parte del nostro partner di spedizione..
Domande frequenti
Q1: Qual è la garanzia per la luce tubolare a LED TB7?
RE: 5 anni di garanzia. Se si verificano problemi di qualità da parte nostra durante questo periodo, copriremo i costi di spedizione e la sostituzione.
Q2: Quali metodi di pagamento accettate?
RE: Accettiamo più metodi di pagamento tra cui Western Union, PayPal, T/T, L/C. Il pagamento standard per gli ordini in blocco è T/T: 30% in anticipo, 70% di saldo prima della spedizione..
D3: Cos'è il CRI?
RE: CRI (Color Rendering Index) indica quanto accuratamente i colori appaiono sotto la luce.con 90Ra disponibili ad un costo più elevato.
D4: Posso acquistare l'alloggio solo separatamente?
RE: Forniamo solo apparecchiature complete, ma sono disponibili opzioni SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
Q5: C'è un costo di spedizione a buon mercato per importare nel nostro paese?
RE: Per ordini di piccole dimensioni, si raccomanda la spedizione espressa. Per ordini di grandi dimensioni, la spedizione via mare o in treno (destinazione Europa) è più conveniente. Per ordini urgenti,Si consiglia il trasporto aereo di merci verso l'aeroporto e il servizio di consegna.
D6: Possiamo ottenere un sostegno se abbiamo una nostra posizione sul mercato?
RE: Si prega di informarci delle esigenze dettagliate del mercato.
Q7: Quali funzioni di attenuazione sono disponibili?
RE: DALI, PIR, dimming 1-10V disponibile.
D8: Quali sono le applicazioni della tua TB7 LED Tubular light?
RE: Le applicazioni includono: sostituzione di NCF fluorescenti; impianti di trasformazione alimentare; impianti chimici; magazzini stabili per animali; lavandini auto; locali esterni e interni.
