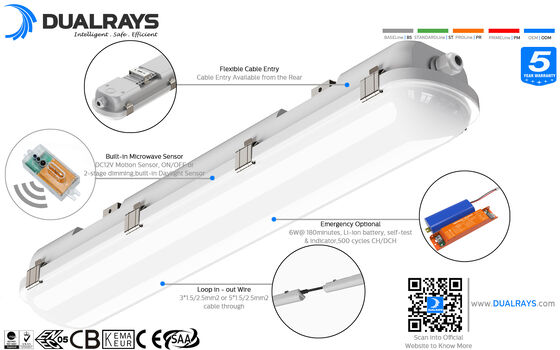

* LED SAN'AN SMD2835 ad alta luminosità, driver senza scintillio BOKE/LIFUD non-SELV ad alta PF;

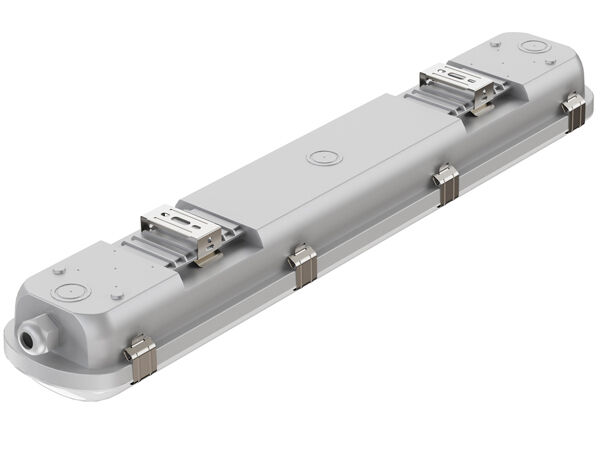

* Alloggiamento e copertura di PC in plastica completa, porta PCBA al profilo interno, ecocompatibile e rispettosa dell'ambiente;
* Progettazione di clip di guinzaglio, veloce e conveniente da aprire e riavviare per il cablaggio, migliorando notevolmente l'efficienza e risparmiando costi di lavoro;
* Protezione IP65 / IK10;
* angolo di 120° del fascio;
*a. un'unità di comando di potenza di potenza superiore a 50 W;
* Impianti multipli: sospensione, montaggio in soffitto facoltativo;

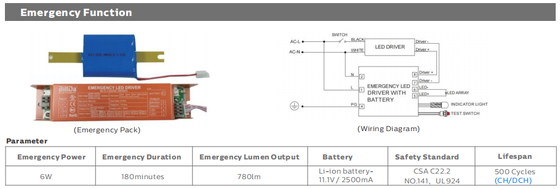

* Controlli intelligenti diversi: 1-10V, DALI2, sensore di movimento, sensore di luce diurna, Zigbee e emergenza;
* non UV o IR e completamente privo di mercurio;
* L80/B10 @ 51.000h;
* Supporto personalizzato per progetti speciali;
Opzioni:
> Conduttore: TRIDONIC / PHILIPS / BOKE Non-SELV driver con tecnologia DIP opzionale.
> Controlli e attenuazione: 1-10V, DALI2, sensore di movimento, sensore di luce diurna, Zigbee e emergenza;
> Installazione: sospensione, montaggio in soffitto opzionale;

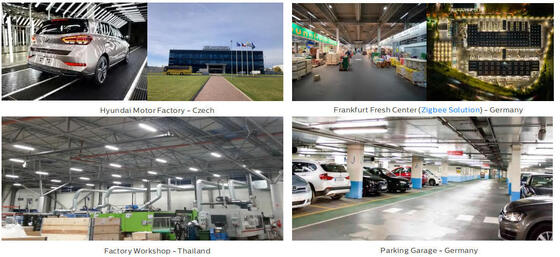

> Sostituzione di NCF fluorescenti;
> Laboratori e magazzini;
> Parcheggi e parcheggi;
> impianto sportivo;
> Corridoio/Galleria/Corridoio;
> Luoghi all'aperto e interni;

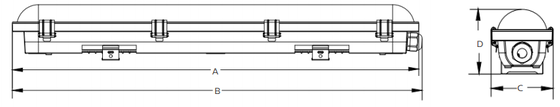

| Lunghezza/mm Dimensione A / mm Dimensione B / mm Dimensione C / mmDimensione C / mm |
| 600 2ft/600 605 110 80 |
| 1200 4ft/1200 1205 110 80 |
| 1500 5ft/1500 1505 110 80 |
| Sistema generale |
| Materiale di alloggiamento: PC estruso secondo la norma UNE-EN ISO 21305-1:2020, condizionato dal filtro UV ((IK10) |
| Materiale diffusore: PC estruso secondo la norma UNE-EN ISO 21305-1:2020, condizionato dal filtro UV ((IK10) |
| Colore dell'alloggiamento: Bianco (RAL9016), altri colori opzionali |
| Gassetti di tenuta: schiuma di silicone |
LED Dissipazione termica: attraverso il corpo del luminario 6063 AL senza pinne, senza fluidi conduttivi.
garantire il contatto termico con i moduli LED attraverso una pasta di saldatura senza piombo ad alta conduttività |
| Anticondensazione: valvola di bilanciamento della pressione per garantire il rilascio di umidità,evitare la condensazione e mantenere l'instabilità IP dell'impianto di illuminazione |
| Finitura: spruzzata elettrostaticamente e sublimata nel forno. |
| Altezza raccomandata: da 2 a 8 metri |
| Servizi di manutenzione: clip di montaggio |
| Guida: corrente costante con potenza opzionale regolabile tramite interruttore DIP, incorporato nell'apparecchio, pre-cablato |
| Controllo di attenuazione: ON-OFF. 1-10V attenuazione. DALI-2. Mesh. Zigbee. |
| IP (indice di protezione contro l'ingresso): IP65 |
| IK (resistenza agli urti): IK08 |
| Classe di protezione: classe I |
| Filtro luminoso: 850°C (meno di 30°C) |
| Glandola del cavo: Glandola del cavo M20 (Nylon) |

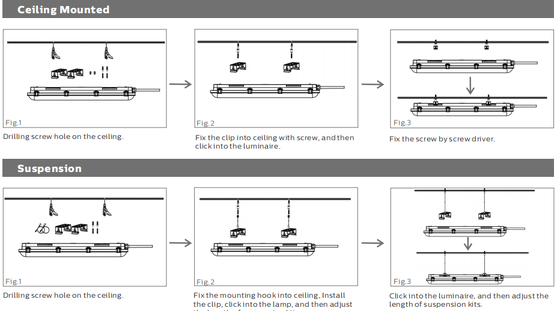

| Installazione: montato al soffitto. Sospesa. Montato a parete. |

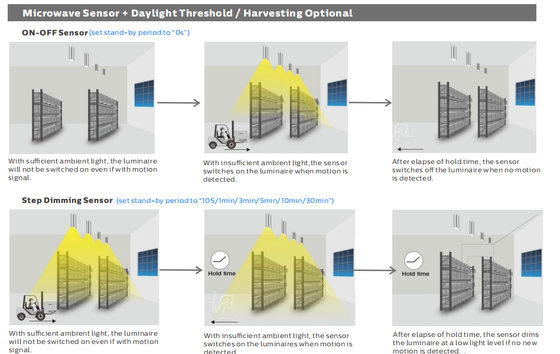

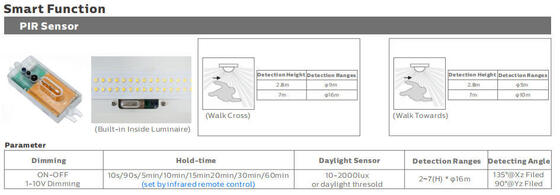

| Funzione intelligente: Sensore PIR. Sensore a microonde. Emergenza. |
| Sistema elettrico |

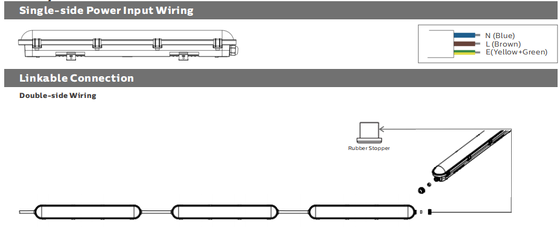

| Cablaggio attraverso: 3*1,5mm2 5*1,5mm2 3*2,5mm2 5*2,5mm2 fili attraverso per opzione |
| Tensione principale: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fattore di potenza (PF): ≥ 0.96 |
| Distorsione armonica totale (THD): < 10% |
| Tipo di uscita: non SELV ((non isolato) |
| Fattore di lampeggiamento: < 1% |
| Misurazione della visibilità stroboscopica (SVM): <0.4 |
| Perceptibilità degli effetti stroboscopici (Pst): < 1 |
| Connessione terminale: il blocco terminale rapido esterno consente di collegare facilmente il cavo di alimentazione |
| Luminari Potenza B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modulo tramite interruttori LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema di fotometria |
| LED: SMD2835 (0,5W) |
| CCT (temperatura del colore correlata): CCT singolo (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (Color Rendering Index): > 80Ra per lo standard (> 90Ra per il CRI più elevato disponibile) |
| Sicurezza fotobiologica: RG0 (esente da rischi) |
| CEE (classe di efficienza energetica): A++ |
| SDCM (deviazione standard di abbinamento dei colori): < 5 (SDCM< 3 facoltativo) |
|
UGR (4H, 8H): 24,9 (Cross)
23.4 (longitudinale)
|
| Angolo del fascio: 120° |
| Durata media di vita utile dei luminari: 50.000 ore (L80B10) |
| Mantenimento del lumen a e.o.l. > 70% |
| L'efficienza luminosa: 130LPW (PROLine) |
| Lunghezza 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potenza nominale: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2,600lm 3,900lm 3,900lm 5,200lm Max. 5,460lm 5,200lm 7,800lm Max. 8,060lm |
Lumens consegnati
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Condizione di funzionamento |
| Temperatura/umidità di funzionamento: -20~+60°C (-4°F~140°F) / 5~85% RH, non condensato |
| Temperatura / umidità di conservazione: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, non condensato |
| L'intervallo di tempo utile medio del LED L90B10: ≥0.96 |
| Durata di vita nominale (Tp < 70°C): fino a 100.000 ore |
| Per il conduttore MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Vibration Resistant: 10~500Hz,5G 12min / 1cycle,periodo di 72min. ciascuna lungo gli assi X,Y,Z |
| Noise acustica: < 25 dB (30 cm di distanza, funzionamento normale) |
| Garanzia: 5 anni |
| Certificazioni |
| Certificato globale: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL. |
| Direttive di sicurezza: EN 60598-1. |
| Direttive EMC: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Altre direttive: IEC 62262 |
* Tolleranza al flusso luminoso, tolleranza alla potenza e tolleranza alla temperatura del colore ±5%, 5000K e CRl> 80.
* Il fascio luminoso, la distribuzione dell'intensità luminosa e l'efficienza luminosa sono stati esaminati conformemente alla norma EN ISO 17025:2005 per la serie di norme EN13032 e alla norma LM-79.
* Informazioni aggiornate sul prodotto e condizioni generali di garanzia disponibili sul nostro sito www.DUALRAYS.com
* Informazioni dettagliate sui flussi luminosi e le potenze per i singoli indici sono riportate nella scheda informativa.
* I valori possono essere soggetti a variazioni a causa dell'abbinamento dei LED.
* I parametri riportati nella scheda dati sono indicati per Ta=25°C, basati su 4000K/80Ra, efficienza superiore del 10% con 70Ra
| Lunghezza/mmCartone interno Cartone esterno QTY/CTN Unit N.W G.W/Cartone |
| 600 635x118x86mm 650x369x283mm 9PCS 1.4Kg 13.8Kg |
| 1200 1235x118x86mm 1250x369x283mm 9PCS 2.1Kg 20.6Kg |
| 1500 1535x118x86mm 1550x369x283mm 9PCS 2.4Kg 21.8Kg |
Si prega di leggere tutte le istruzioni di seguito riportate prima dell'installazione:
* Per evitare scosse elettriche, assicurarsi che l'alimentazione sia spenta prima dell'installazione.
* La lampada deve essere installata e utilizzata da un elettricista o da un tecnico qualificato in conformità con il codice elettrico nazionale e i corrispondenti codici locali.
* Scaricare e esaminare attentamente la lampada, segnalare eventuali danni e conservare tutti i materiali di imballaggio se una parte del prodotto è stata danneggiata durante il trasporto.
* Se la lampada è danneggiata, non usarla!
